تعمیر پمپ هیدرولیک چگونه انجام می‌شود؟ از عیب‌یابی تا تست نهایی

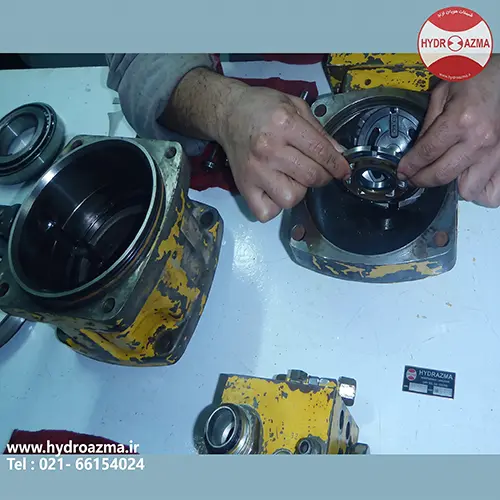

تعمیر پمپ هیدرولیک؛ از عیب‌یابی، تا بازسازی در هیدروآزما
پمپ هیدرولیک یکی از مهم‌ترین اجزای هر مدار هیدرولیکی است و وظیفه دارد انرژی مکانیکی ورودی را به جریان سیال تبدیل کند. عملکرد صحیح این قطعه مستقیماً روی فشار، دبی، سرعت حرکت عملگرها و در نهایت عملکرد کل سیستم اثر می‌گذارد. به همین دلیل، خرابی پمپ می‌تواند باعث افت توان، کاهش راندمان و در موارد شدیدتر، توقف بخشی از خط تولید شود.
با توجه به قیمت بالای بسیاری از پمپ‌های هیدرولیک صنعتی و دشواری تأمین برخی مدل‌ها و قطعات، تعمیر پمپ هیدرولیک در بسیاری از پروژه‌ها می‌تواند جایگزین مناسبی برای خرید پمپ نو باشد؛ البته به شرطی که عیب‌یابی، بازسازی و تست نهایی توسط مجموعه‌ای متخصص و با رعایت تلرانس‌های فنی انجام شود.
مجموعه مهندسی هیدروآزما با استفاده از تجهیزات تخصصی مانند دستگاه‌های لپینگ صنعتی، ماشین‌آلات سنگ‌زنی دقیق و بنچ تست هیدرولیک با قابلیت تست تا فشارهای بالا، خدمات عیب‌یابی، بازسازی و تست انواع پمپ‌های پیستونی، کارتریجی یا پره‌ای و دنده‌ای را به صنایع سراسر کشور ارائه می‌دهد.
در این راهنما، علائم خرابی پمپ، مراحل تعمیر و بازسازی، روش‌های تست و نکات مهمی را بررسی می‌کنیم که می‌توانند به افزایش عمر مفید پمپ هیدرولیک کمک کنند.
شایع‌ترین علائم خرابی و نیاز به تعمیر پمپ هیدرولیک
یکی از مهم‌ترین مراحل تعمیر پمپ هیدرولیک، تشخیص صحیح علت خرابی است. بسیاری از مشکلات پمپ در ابتدا با علائم نسبتاً ساده‌ای خودشان را نشان می‌دهند. اگر این نشانه‌ها نادیده گرفته شوند، احتمال آسیب دیدن قطعات داخلی و افزایش هزینه تعمیر بیشتر خواهد شد.
مهم‌ترین علائم عبارت‌اند از:
کاهش دبی و افت فشار کاری
اگر پمپ در شرایط بارگذاری نتواند فشار یا دبی مورد نیاز سیستم را تأمین کند، باید وضعیت قطعات داخلی، نشتی‌ها، سیستم کنترل و شرایط ورودی پمپ بررسی شود.
در پمپ‌های پیستونی، افزایش نشتی داخلی می‌تواند در اثر فرسایش سطوحی مانند ولوپلیت، سیلندر بلوک و پیستون‌ها ایجاد شود. افزایش جریان Case Drain نیز یکی از شاخص‌هایی است که می‌تواند اطلاعات مهمی درباره وضعیت داخلی پمپ در اختیار تعمیرکار قرار دهد.
البته افت فشار همیشه به معنای خرابی خود پمپ نیست. گرفتگی مسیر مکش، مشکل در شیرهای کنترل، تنظیم نبودن سیستم یا حتی انتخاب نامناسب پمپ نیز می‌تواند علائم مشابهی ایجاد کند. بنابراین پیش از باز کردن پمپ، باید کل مدار بررسی شود.
صدای غیرعادی و ارتعاش
صدای زوزه، ضربه یا ارتعاش غیرطبیعی از پمپ می‌تواند دلایل مختلفی داشته باشد.
از جمله:
- کاویتاسیون
- ورود هوا به مسیر مکش
- گرفتگی فیلتر مکش
- نامناسب بودن شرایط مکش
- خرابی بلبرینگ یا یاتاقان
- ناهم‌محوری شفت
- سرعت چرخش نامناسب
به همین دلیل، تشخیص صدای پمپ باید همراه با بررسی فشار مکش، شرایط روغن، اتصالات و وضعیت مکانیکی مجموعه انجام شود.
افزایش غیرطبیعی دمای پوسته
افزایش دمای پمپ می‌تواند نشانه کاهش راندمان، افزایش اصطکاک یا بالا رفتن نشتی داخلی باشد.
وقتی بخشی از انرژی سیستم به دلیل اصطکاک یا عبور نشتی داخلی به گرما تبدیل شود، دمای روغن و پوسته می‌تواند افزایش پیدا کند. البته دمای بالا ممکن است از شرایط کلی مدار هیدرولیک نیز ناشی شود؛ بنابراین بررسی دمای روغن، فشار کاری و شرایط خنک‌کاری در کنار وضعیت پمپ ضروری است.
نشتی روغن از شفت محرک
نشتی روغن از محل شفت معمولاً با فرسودگی کاسه‌نمد یا آب‌بند مرتبط است، اما همیشه نباید تعویض کاسه‌نمد را تنها راهکار دانست.
افزایش فشار محفظه پوسته، آسیب شفت، دمای بالای روغن یا نصب نادرست آب‌بند نیز می‌توانند باعث ایجاد نشتی شوند.
نکته کارگاهی هیدروآزما: در پمپ‌های پیستونی، بررسی جریان Case Drain یکی از روش‌های مهم برای ارزیابی میزان نشتی داخلی است. مقدار مجاز این جریان باید بر اساس نوع پمپ، مدل، فشار، دما و مشخصات سازنده تعیین شود؛ بنابراین یک درصد ثابت مانند ۱۰٪ را نمی‌توان برای تمام پمپ‌ها معیار قطعی در نظر گرفت.

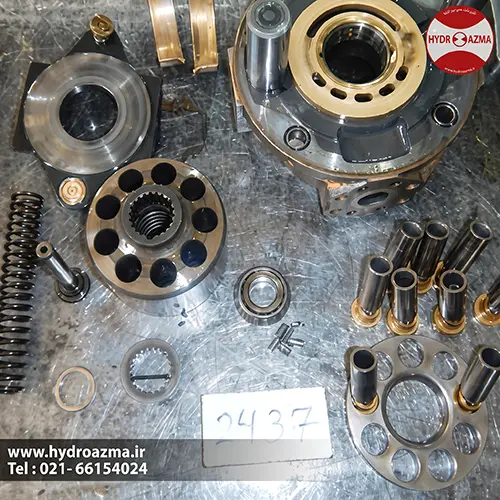

مراحل گام‌به‌گام تعمیر پمپ هیدرولیک در کارگاه تخصصی هیدروآزما
تعمیر پمپ هیدرولیک فقط به تعویض چند قطعه فرسوده محدود نمی‌شود. یک بازسازی اصولی باید با عیب‌یابی، اندازه‌گیری، بررسی سطوح و در نهایت تست عملکردی همراه باشد.
در هیدروآزما، فرآیند تعمیر و بازسازی بر اساس مشخصات فنی پمپ و استانداردهای سازنده انجام می‌شود.
۱. دمونتاژ و شست‌وشوی تخصصی قطعات
ابتدا پمپ در محیط کارگاهی مناسب باز می‌شود. تمام قطعات پس از دمونتاژ باید از نظر خوردگی، سایش، خط و خش، تغییر شکل و آلودگی بررسی شوند.
شست‌وشوی دقیق قطعات اهمیت زیادی دارد؛ زیرا باقی ماندن ذرات فلزی، لجن روغن یا آلودگی در زمان مونتاژ مجدد می‌تواند باعث آسیب مجدد قطعات شود.
در صورت نیاز، قطعات با استفاده از شوینده‌های صنعتی و تجهیزات شست‌وشوی مناسب، از جمله حمام التراسونیک، تمیز می‌شوند.

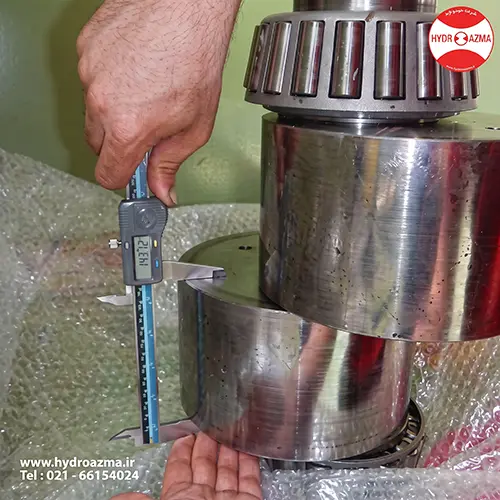

۲. عیب‌یابی دقیق و اندازه‌گیری تلرانس‌ها
پس از شست‌وشو، قطعات اصلی از نظر ابعادی و وضعیت سطوح بررسی می‌شوند.
بسته به نوع پمپ، مواردی مانند:
- سیلندر بلوک یا Barrel
- پیستون‌ها
- Valve Plate
- Swash Plate
- روتور
- کارتریج
- Cam Ring
- چرخ‌دنده‌ها
- بوش‌ها
- شفت
مورد بررسی قرار می‌گیرند.
اندازه‌گیری با ابزارهای دقیق انجام می‌شود تا میزان سایش و خروج از محدوده مجاز مشخص شود. در این مرحله، تعمیرکار می‌تواند تعیین کند کدام قطعه قابلیت بازسازی دارد و کدام قطعه باید تعویض شود.
۳. سنگ‌زنی دقیق و لپینگ سطوح آب‌بندی
در بسیاری از پمپ‌های هیدرولیک، وضعیت سطوح آب‌بندی تأثیر مستقیمی بر نشتی داخلی و راندمان دارد.
در پمپ‌های پیستونی، سطح تماس بین Valve Plate و Cylinder Block یکی از نقاط مهمی است که باید از نظر تختی، خط و خش و وضعیت سطح بررسی شود.
فرآیند
Lapping با تجهیزات و مواد ساینده مناسب انجام می‌شود تا سطح موردنظر به مشخصات فنی مورد نیاز نزدیک شود.
میزان صافی و تختی نهایی باید بر اساس طراحی و مشخصات سازنده تعیین شود و نمی‌توان یک مقدار ثابت را برای تمام مدل‌های پمپ در نظر گرفت.
۴. تعویض قطعات مستهلک و آب‌بندها
پس از مشخص شدن قطعات آسیب‌دیده، قطعاتی که از محدوده مجاز سایش خارج شده‌اند تعویض یا در صورت امکان بازسازی می‌شوند.
اورینگ‌ها، کاسه‌نمدها و سایر آب‌بندها نیز باید متناسب با نوع سیال، دما، فشار و مشخصات پمپ انتخاب شوند.
در کاربردهایی که شرایط کاری اجازه می‌دهد، استفاده از متریال‌هایی مانند FKM یا Viton می‌تواند گزینه مناسبی باشد؛ اما انتخاب جنس آب‌بند باید بر اساس شرایط واقعی مدار و توصیه سازنده انجام شود.
در صورت آسیب شدید پیستون، شفت یا سایر قطعات اصلی، استفاده از قطعات استاندارد و سازگار با مدل پمپ اهمیت ویژه‌ای دارد.
۵. مونتاژ با رعایت گشتاورهای استاندارد
پس از پایان عملیات بازسازی، قطعات باید به ترتیب صحیح و با رعایت دستورالعمل مونتاژ سازنده سرهم شوند.
اعمال گشتاور صحیح روی پیچ‌ها اهمیت زیادی دارد. استفاده از ترکمتر کالیبره می‌تواند از سفت کردن بیش از حد یا کمتر از حد مجاز پیچ‌ها جلوگیری کند.
همچنین باید فاصله‌ها، لقی‌ها، موقعیت قطعات و جهت نصب اجزا مطابق مشخصات فنی پمپ بررسی شود.
جدول مقایسه عیب‌یابی و تعمیر انواع پمپ هیدرولیک
نوع پمپ، ساختار داخلی و شرایط کاری آن تعیین می‌کند که کدام قطعات بیشتر در معرض سایش قرار داشته باشند.
| نوع پمپ هیدرولیک |
قطعات مهم و آسیب‌پذیر |
عوامل رایج خرابی |
روش‌های متداول بازسازی |
نمونه موارد تست |
| پمپ پیستونی محوری |
Valve Plate، Cylinder Block، پیستون‌ها، Swash Plate |
آلودگی روغن، کاویتاسیون، روانکاری نامناسب، سایش |
لپینگ سطوح، بررسی لقی‌ها و تعویض قطعات آسیب‌دیده |
فشار، دبی، Case Drain و راندمان |
| پمپ کارتریجی یا پره‌ای |
Cam Ring، پره‌ها، روتور و کارتریج |
آلودگی، حرارت بالا، ویسکوزیته نامناسب و فشار بیش از حد |
تعویض کارتریج، بررسی روتور و سطوح کاری |
دبی، فشار، نشتی و عملکرد |
| پمپ دنده‌ای |
چرخ‌دنده‌ها، بوش‌ها، بدنه و سایدپلیت‌ها |
آلودگی، سایش، بار شعاعی و شرایط نامناسب روغن |
تعویض بوش و قطعات آسیب‌دیده و بررسی سطوح |
فشار، دبی و نشتی داخلی |
اعداد مربوط به فشار تست یا راندمان باید برای هر مدل پمپ بر اساس پلاک، کاتالوگ و دستورالعمل سازنده تعیین شوند؛ زیرا یک محدوده تست ثابت برای تمام پمپ‌ها قابل تعمیم نیست.
اهمیت تست پمپ هیدرولیک روی بنچ تست
بازسازی پمپ زمانی کامل می‌شود که عملکرد آن پس از تعمیر بررسی شود.
ظاهر سالم قطعات یا مونتاژ صحیح به‌تنهایی نمی‌تواند عملکرد واقعی پمپ را مشخص کند. به همین دلیل، تست روی
بنچ تست هیدرولیک یکی از مهم‌ترین مراحل کنترل کیفیت تعمیر پمپ هیدرولیک است.
در هیدروآزما، پارامترهای مختلف پمپ تعمیرشده بر اساس نوع و مشخصات آن مورد بررسی قرار می‌گیرند.
سنجش راندمان حجمی
راندمان حجمی با مقایسه دبی واقعی خروجی با دبی تئوریک پمپ ارزیابی می‌شود.
این تست می‌تواند مشخص کند که آیا نشتی داخلی و سایش قطعات به محدوده قابل قبول رسیده است یا خیر.
پایش فشار و Case Drain
در پمپ‌های دارای خط Case Drain، اندازه‌گیری جریان درین می‌تواند اطلاعات مهمی درباره میزان نشتی داخلی ارائه دهد.
افزایش بیش از حد این جریان، به‌خصوص در شرایط فشار و دمای مشخص، می‌تواند نشانه وجود سایش یا مشکل در بخش‌های داخلی پمپ باشد.
بررسی عملکرد رگلاتور و سیستم کنترل
در پمپ‌های دبی متغیر، تنها بررسی فشار و دبی کافی نیست. عملکرد سیستم کنترل نیز باید بررسی شود.
بسته به مدل پمپ، مواردی مانند:
- Pressure Compensator
- Load Sensing
- کنترل دبی
- کنترل فشار
- زمان پاسخ سیستم کنترل
می‌توانند در فرآیند تست مورد ارزیابی قرار گیرند.
ثبت نتایج تست
ثبت پارامترهای تست به تعمیرکار و مشتری کمک می‌کند وضعیت عملکرد پمپ را بهتر ارزیابی کنند.
بسته به نوع تجهیزات تست، پارامترهایی مانند فشار، دبی، دما و راندمان می‌توانند ثبت و در قالب گزارش یا نمودار ارائه شوند.
نکته کارگاهی هیدروآزما: هنگام نصب مجدد پمپ تعمیرشده، رعایت دستورالعمل راه‌اندازی اولیه اهمیت زیادی دارد. پر کردن مناسب پوسته در پمپ‌هایی که به این کار نیاز دارند، استفاده از روغن تمیز و فیلترشده و اطمینان از شرایط صحیح مکش، از آسیب به سطوح بازسازی‌شده جلوگیری می‌کند. راه‌اندازی خشک یا با روانکاری ناکافی می‌تواند در مدت کوتاهی به قطعات داخلی آسیب بزند.
چرا هیدروآزما در تعمیر پمپ هیدرولیک بهترین انتخاب است؟
تعمیر یک پمپ صنعتی زمانی ارزشمند است که نتیجه آن فقط روشن شدن دوباره پمپ نباشد؛ بلکه عملکرد آن پس از تعمیر نیز قابل بررسی و کنترل باشد.
مجموعه مهندسی هیدروآزما با تکیه بر تجهیزات کارگاهی و تست، خدمات خود را در چند مرحله ارائه می‌دهد:
تجهیزات تخصصی تعمیر و تست
وجود تجهیزات مناسب برای شست‌وشو، اندازه‌گیری، لپینگ، سنگ‌زنی و تست به تعمیرکار اجازه می‌دهد بازسازی را بر اساس وضعیت واقعی قطعات انجام دهد.
هیدروآزما امکان تست پمپ‌های هیدرولیک در محدوده‌های فشار بالا، از جمله تا ۴۰۰ بار، را متناسب با ظرفیت تجهیزات و مشخصات پمپ فراهم می‌کند.
تأمین قطعات و کیت‌های تعمیراتی
در فرآیند بازسازی، انتخاب قطعه مناسب اهمیت زیادی دارد. هیدروآزما امکان تأمین و استفاده از قطعات و کیت‌های تعمیراتی متناسب با برند و مدل پمپ را دارد.
برندهایی مانند Bosch Rexroth، Parker Hannifin، Danfoss، Vickers و Moog از جمله برندهایی هستند که تجهیزات و قطعات هیدرولیکی آن‌ها در صنایع مختلف مورد استفاده قرار می‌گیرند.
عیب‌یابی و تعمیر متناسب با شرایط پمپ
هر پمپ خراب الزاماً نیاز به تعویض کامل قطعات ندارد. ابتدا باید میزان سایش و علت اصلی خرابی مشخص شود و سپس درباره بازسازی یا تعویض قطعات تصمیم‌گیری شود.
این رویکرد می‌تواند از تعویض غیرضروری قطعات سالم و افزایش هزینه تعمیر جلوگیری کند.
خدمات سریع برای تجهیزات خطوط تولید
در بسیاری از صنایع، توقف یک پمپ می‌تواند باعث توقف بخشی از خط تولید شود. به همین دلیل، سرعت عیب‌یابی و تأمین قطعات نیز اهمیت دارد.
هیدروآزما خدمات عیب‌یابی و تعمیر پمپ‌های هیدرولیک را با هدف کاهش زمان توقف تجهیزات ارائه می‌دهد و زمان نهایی تعمیر را بر اساس نوع پمپ، میزان آسیب و وضعیت قطعات مشخص می‌کند.
چه عواملی باعث خرابی پمپ هیدرولیک می‌شوند؟
خرابی پمپ همیشه به دلیل فرسودگی طبیعی نیست. بسیاری از خرابی‌های تکرار شونده به شرایط نامناسب کارکرد سیستم مربوط می‌شوند.
آلودگی روغن
ذرات فلزی و آلودگی‌های موجود در روغن می‌توانند مانند یک ماده ساینده عمل کنند و به سطوح حساس پمپ آسیب بزنند.
به همین دلیل، کیفیت روغن و وضعیت فیلترها نقش مهمی در افزایش عمر پمپ دارند.
کاویتاسیون
کاویتاسیون زمانی رخ می‌دهد که شرایط مکش مناسب نباشد و تشکیل و فروپاشی حباب‌ها به اجزای پمپ آسیب وارد کند.
گرفتگی فیلتر مکش، محدود بودن مسیر ورودی، ویسکوزیته نامناسب روغن، ورود هوا و طراحی نامناسب مسیر مکش از مواردی هستند که باید بررسی شوند.
دمای نامناسب روغن
دمای بیش از حد بالا می‌تواند باعث کاهش ویسکوزیته روغن و افزایش سایش شود. از طرف دیگر، استفاده از روغن بسیار غلیظ در شرایط سرد نیز می‌تواند شرایط مکش را نامناسب کند.
بنابراین انتخاب روغن باید بر اساس مشخصات پمپ و شرایط کاری سیستم انجام شود.
نصب نادرست
ناهم‌محوری شفت، کشش نامناسب کوپلینگ یا نصب اشتباه می‌تواند فشار مکانیکی غیرطبیعی به پمپ وارد کند و باعث کاهش عمر بلبرینگ‌ها و شفت شود.
چگونه عمر پمپ هیدرولیک را افزایش دهیم؟
پیشگیری معمولاً هزینه کمتری نسبت به تعمیر دارد. برای
افزایش طول عمر پمپ می‌توان چند اقدام ساده اما مهم را به صورت منظم انجام داد:
- کیفیت و تمیزی روغن را کنترل کنید.
- فیلترها را طبق برنامه سرویس بررسی و تعویض کنید.
- مسیر مکش را از نظر گرفتگی و ورود هوا بررسی کنید.
- دمای روغن را در محدوده توصیه‌شده نگه دارید.
- از کارکرد طولانی‌مدت در فشار یا سرعت خارج از محدوده مجاز جلوگیری کنید.
- وضعیت Case Drain را در پمپ‌های مربوطه کنترل کنید.
- نشتی‌های خارجی را به‌موقع برطرف کنید.
- صدای غیرعادی و تغییرات دمایی را جدی بگیرید.
- هنگام نصب مجدد، هم‌محوری و کوپلینگ را بررسی کنید.
- پس از تعمیر، عملکرد پمپ را روی بنچ تست ارزیابی کنید.
جدول خلاصه نکات کلیدی تعمیر پمپ هیدرولیک
| محور فنی |
نکته کلیدی |
| تشخیص خرابی |
افت فشار، کاهش دبی، افزایش دما، صدای غیرعادی و نشتی باید بررسی شوند. |
| Case Drain |
افزایش جریان درین می‌تواند نشانه افزایش نشتی داخلی باشد و باید با مشخصات سازنده مقایسه شود. |
| بازسازی |
شست‌وشو، اندازه‌گیری تلرانس، بررسی سطوح، لپینگ و تعویض قطعات فرسوده از مراحل مهم تعمیر هستند. |
| آب‌بندی |
نوع آب‌بند باید متناسب با فشار، دما و نوع سیال انتخاب شود. |
| تست نهایی |
فشار، دبی، نشتی، دما و عملکرد سیستم کنترل باید متناسب با مدل پمپ بررسی شوند. |
| نگهداری |
روغن تمیز، فیلتر مناسب، شرایط مکش صحیح و نصب اصولی به افزایش عمر پمپ کمک می‌کنند. |
| مزیت هیدروآزما |
تجهیزات تخصصی تعمیر و امکان تست پمپ‌های صنعتی در فشارهای بالا، متناسب با مشخصات فنی پمپ. |
سوالات متداول
۱. هزینه تعمیر پمپ هیدرولیک چگونه محاسبه می‌شود؟
هزینه تعمیر پس از بررسی و کارشناسی پمپ مشخص می‌شود. عواملی مانند نوع پمپ، برند، میزان آسیب، وضعیت قطعات داخلی، نیاز به لپینگ یا ماشین‌کاری و قیمت قطعات یدکی روی هزینه نهایی تأثیر دارند.
به همین دلیل، اعلام یک درصد ثابت از قیمت پمپ نو برای تمام مدل‌ها دقیق نیست و بهتر است پس از دمونتاژ و ارزیابی قطعات، هزینه تعمیر مشخص شود.
۲. علت افت فشار ناگهانی پمپ هیدرولیک پیستونی چیست؟
افت فشار می‌تواند به دلایل مختلفی ایجاد شود. سایش Valve Plate و Cylinder Block، فرسودگی پیستون‌ها، افزایش نشتی داخلی، مشکل در رگلاتور، کاویتاسیون یا حتی وجود ایراد در سایر اجزای مدار از جمله موارد قابل بررسی هستند.
بنابراین برای تشخیص دقیق، نباید تنها خود پمپ را بررسی کرد و شرایط کلی مدار نیز باید مورد ارزیابی قرار گیرد.
۳. تفاوت پمپ بازسازی‌شده با پمپ نو چیست؟
پمپ بازسازی‌شده قطعات و سطوح آسیب‌دیده را تا حد امکان به شرایط فنی قابل قبول برمی‌گرداند و پس از مونتاژ باید عملکرد آن بررسی شود.
کیفیت بازسازی به میزان آسیب، کیفیت قطعات جایگزین، دقت ماشین‌کاری، رعایت تلرانس‌ها و نتیجه تست نهایی بستگی دارد. بنابراین نمی‌توان برای تمام پمپ‌های بازسازی‌شده عملکردی کاملاً معادل پمپ نو تضمین کرد.
۴. چه عواملی باعث کاویتاسیون در پمپ هیدرولیک می‌شوند؟
گرفتگی فیلتر یا مسیر مکش، ورود هوا از اتصالات، نامناسب بودن شرایط مکش، ویسکوزیته نامناسب روغن و سرعت چرخش بیش از محدوده مجاز می‌توانند از عوامل ایجاد کاویتاسیون باشند.
صدای غیرعادی، ارتعاش و افت عملکرد می‌تواند از نشانه‌های این مشکل باشد و باید سریع بررسی شود.
۵. تعمیر پمپ هیدرولیک چقدر زمان می‌برد؟
زمان تعمیر به مدل پمپ، میزان آسیب، نیاز به ماشین‌کاری یا لپینگ، موجود بودن قطعات و نتیجه تست بستگی دارد.
در هیدروآزما، عیب‌یابی اولیه می‌تواند در مدت کوتاهی انجام شود و زمان نهایی تعمیر پس از کارشناسی و مشخص شدن قطعات مورد نیاز اعلام می‌شود. برای تعمیرات کامل، بازسازی و تست نهایی، مدت زمان پروژه بسته به شرایط هر پمپ متفاوت است.
