راهنمای جامع جک و سیلندر هیدرولیک (Hydraulic Cylinder): اجزا، کاربردها و نکات نگهداری

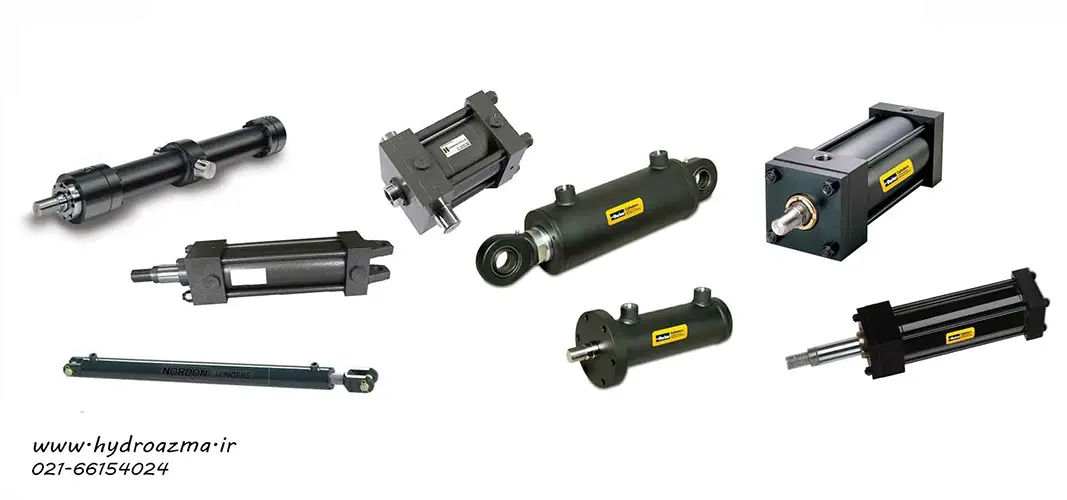

جک هیدرولیک (به انگلیسی Hydraulic cylinder) یک عملگر خطی حیاتی است که برای اعمال نیروی مستقیم، بلند کردن و جابه‌جایی اجسام و قطعات سنگین در سیستم‌های صنعتی به کار می‌رود. هر واحد هیدرولیکی که از یک پلانجر یا پیستون تشکیل شده و درون یک محفظه استوانه‌ای توسط سیال تحت فشار کار انجام دهد، سیلندر نامیده می‌شود. در واقع عملگرها وظیفه خطیر تبدیل توان هیدرولیکی (قدرت سیال تحت فشار) به توان مکانیکی را بر عهده دارند.



سیلندر‌ها عضوی تاثیرگذار در سیستم های هیدرولیک هستند که با دریافت سیال تحت فشار از خط تغذیه، پیستون موجود در داخل سیلندر هیدرولیک را در امتداد خط راست حرکت می دهند؛ مقدار نیروی خروجی برابر حاصلضرب فشار در سطح پیستون است. مقدار کار انجام شده در هر کورس نیز برابر حاصلضرب فشار در سطح پیستون در جابه جایی پیستون است. میزان قدرت به وجود آمده به دبی روغن، افت فشار در جک و راندمان کلی آن بستگی دارد. لازم به تاکید است که سرعت انجام کار به مقدار دبی سیال ورودی به داخل سیلندر هیدرولیک بستگی دارد. عملگرها می توانند مانند سیلندر حرکت خطی و مانند موتور حرکت دورانی تولید نمایند.

انتقال حرکت از نقطه‌ای به نقطه‌ای دیگر، وارد کردن فشار مستقیم، حرکت مستقیم کاهشی و غیره از جمله موارد کاربرد سیلندرهای هیدرولیک خطی است.

آنچه در سیلندر هیدرولیک عامل حرکت محسوب می شود، نیروی سیال تحت فشار است. هر سیستم هیدرولیک شامل یک موتور هیدرولیکی، یک پمپ هیدرولیکی، تعدادی سیلندر و مجموعه ای از اتصالات و قطعات مکمل است. هر سیلندر هیدرولیک نیز متشکل از بدنه، پیستون، میله پیستون و قطعات آب بند است.

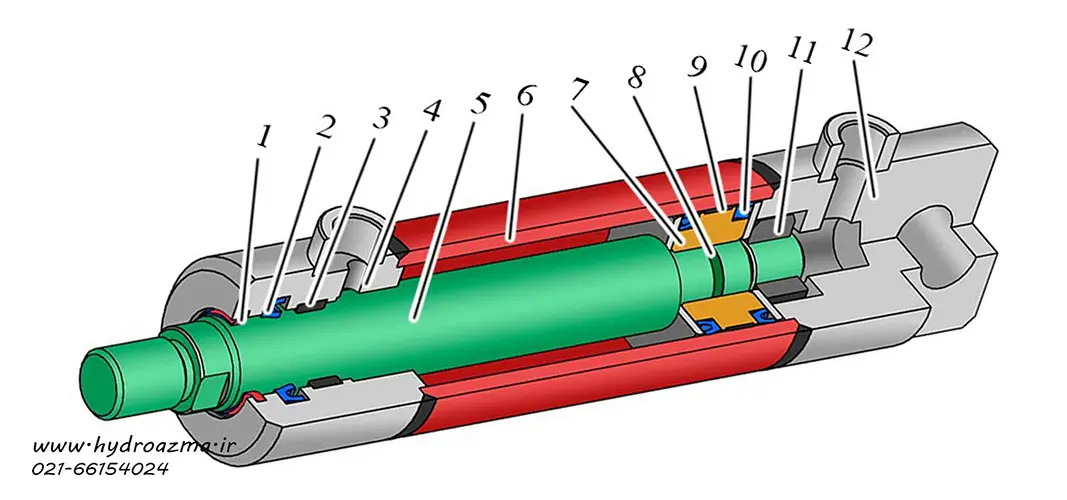

اجزای جک هیدرولیک

1	گردگیر	7	پیستون
2	آب بند	8	اورینگ
3	بیرینگ	9	رینگ بلبرینگ
4	Cap (درپوش)	10	آببند پیستون
5	مسیر حرکت پیستون	11	پیچ و مهره
6	بدنه سیلندر	12	پایه

نحوه انتخاب صحیح سیلندر هیدرولیک

ویژگی‌هایی که قبل از خرید سیلندر هیدرولیک باید به آن توجه کرد:

1. قطر سیلندر
2. طول کورس سیلندر
3. ماکزیمم فشار کاری سیلندر

پیش از انتخاب و خرید یک سیلندر هیدرولیک باید سه مورد مذکور مشخص شوند.

نکاتی در مورد نگهداری سیلندر هیدرولیک

در ادامه تعدادی از عوامل موثر در خرابی سیلندر‌های هیدرولیک آورده شده است. دانستن عوامل خرابی از این جهت مفید است که می توان از پیشامد آنها جلوگیری کرد و در نگهداری صحیح جک هیدرولیک کمک بسیاری خواهد داشت.

• آلودگی و جرم گرفتگی

یکی از عوامل مهم در آسیب دیدن سیلندر هیدرولیک وجود آلودگی و جرم در فضای بین پیستون و سیلندر است. این آلودگی می تواند منجر به خراشیده شدن سیلندر و در نهایت خرابی آب بندها شود.

• گرما

افزایش دما در سیلندر هیدرولیک می تواند عاملی برای پوسیدگی آب بندها و نشت روغن شود.

• کاربرد نادرست سیلندر

درصد زیادی از خرابی های به وجود آمده در سیلندر ها استفاده نادرست آنهاست. به عنوان مثال هیچگاه نباید سیلندر چدنی را در مواردی استفاده کرد که ضربه و بار خارج از مرکز وجود دارد.

• نصب نادرست

اگر بار وارد شده به سیلندر بیرون از مرکز باشد و این بار وارد شده توسط تکیه‌گاه حمایت نشود، می تواند به سیلندر آسیب برساند و در نهایت باعث نشت روغن از آب بندها شود.

سفارش ساخت جک هیدرولیکی

برای سفارش ساخت جک هیدرولیک اطلاعاتی نظیر سرعت جک مورد نیاز، نحوه نصب جک، فشار کاری سیستم، دبی خروجی پمپ و نقشه شماتیک جک از مشتری اخذ شده و پس از بررسی و انجام محاسبات بر اساس اطلاعات دریافتی، قیمت ساخت جک به مشتری اعلام می‌گردد.

انواع جک هیدرولیک از لحاظ کاربرد

همچنین جک هیدرولیک را از نظر کاربرد نیز می توان به دسته های گوناگون تقسیم کرد:

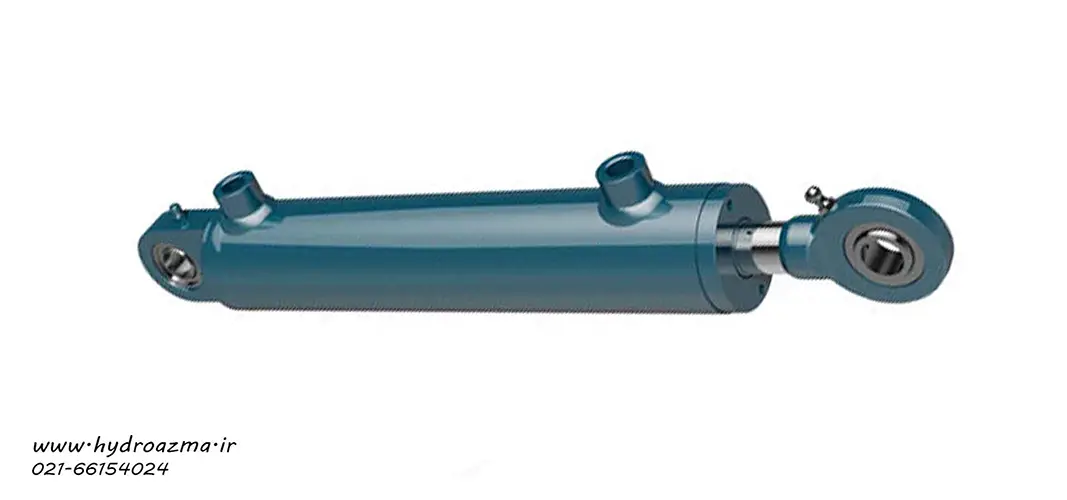

جک هیدرولیک صنعتی یا برقی

لازم است بدانید جک هیدرولیک صنعتی و موبایل را می توان از انواع مهم جک هیدرولیک از نظر کاربرد به حساب آورد. جک هیدرولیک برقی یا صنعتی یکی از عملگرهایی است که در سیستم های هیدرولیکی با استفاده از نیروی برق و از طریق شیر برقی هیدرولیک، باعث حرکت آن می شود. استفاده از شیر برقی هیدرولیک می تواند عملکرد جک را تحت تأثیر قرار داده و آن را به صورت یک طرفه یا دو طرفه داخل مدار قرار دهد.

معمولا جک هیدرولیک صنعتی در پرس، جرثقیل، ماشین های بسته بندی و فورجینگ‌ها استفاده می‌شود. ضمنا جک هیدرولیک موبایل یا سیار نیز در تجهیزات دارای حرکت مانند ماشین های کشاورزی، تجهیزات دریایی و ساختمانی استفاده می شوند. همچنین جک هیدرولیک معمولا از لحاظ نحوه عملکرد به دو نوع یک طرفه و دو طرفه تقسیم می شوند.

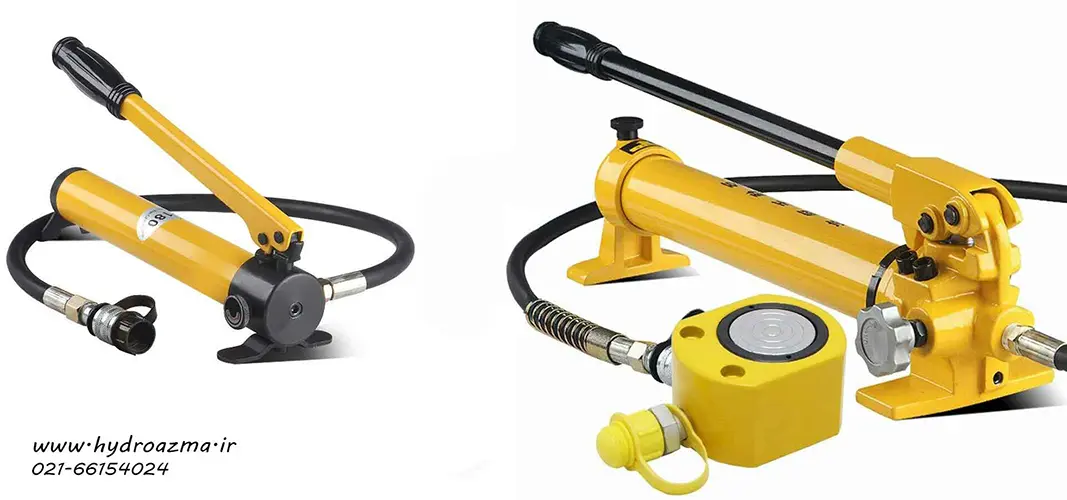

جک هیدرولیک سیار یا دستی

جک هیدرولیک دستی یکی از جک های پر کاربرد در سیستم های هیدرولیکی می باشد. علت کاربرد زیاد این نوع از جک ها قابل حمل بودن و عدم نیاز به پاورپک می‌باشد. به علت داشتن حجم بسیار کم و همچنین هزینه مناسب، جک هیدرولیک دستی قابلیت استفاده در صنعت و همچنین مواردی را داراست که نیاز به جک زدن و اعمال نیروی بسیار زیاد است، مانند جک‌های کنار جاده ای برای تعمیر وسایل نقلیه سنگین می باشد. اساس کار جک هیدرولیک دستی بر مبنای قانون پاسکال می باشد. بیشتر جک های هیدرولیک دستی موبایل یا سیار می باشند. جک هیدرولیک کوچک و جک هیدرولیک تلسکوپی از انواع جک هیدرولیک دستی به شمار می روند.

سیلندرهای تخصصی ساخت هیدروآزما

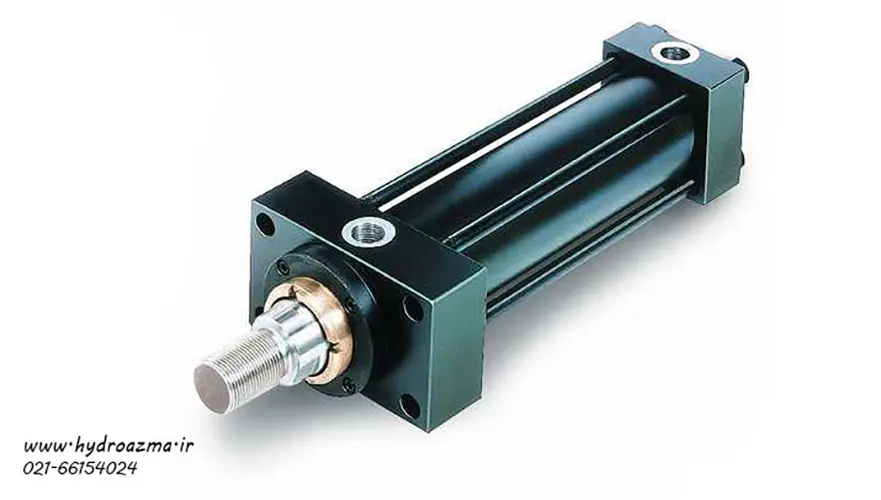

سیلندر هیدرولیک مهار میله ای Tie Rod

این نوع سیلندر‌ها براساس استاندارد ISO6020 و برای شرایط کاری سخت طراحی و ساخته می‌شوند. چهار میل فوق العاده مستحکم سر و ته سیلندر را به هم متصل می‌کند. یکی از ویژگی‌های آنها، سهولت در تعمیرات آن می‌باشد در طیف وسیعی از صنایع کاربرد دارد مانند صنایع فولاد سازی، صنایع پتروشیمی، صنایع نساجی و ..

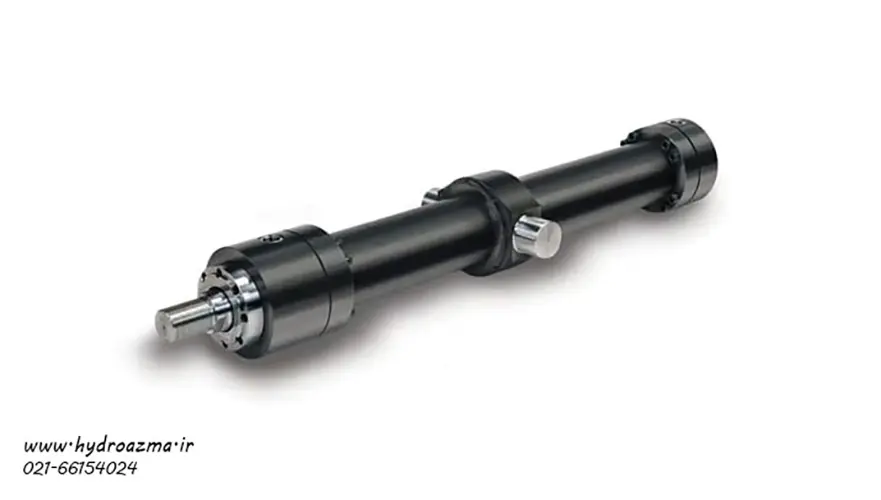

سیلندر هیدرولیک رولرمیل

این سیلندرها قابلیت کار در شرایط کاری سخت را دارند. بصورت اختصاصی با توجه به استانداردهای ISO6022 و با در نظر گرفتن دمای محیط، سرعت و فشار سیلندر، لوازم آب‌بند و سیلندر هیدرولیک، طراحی و در شرکت هیدروآزما ساخته می‌شود.

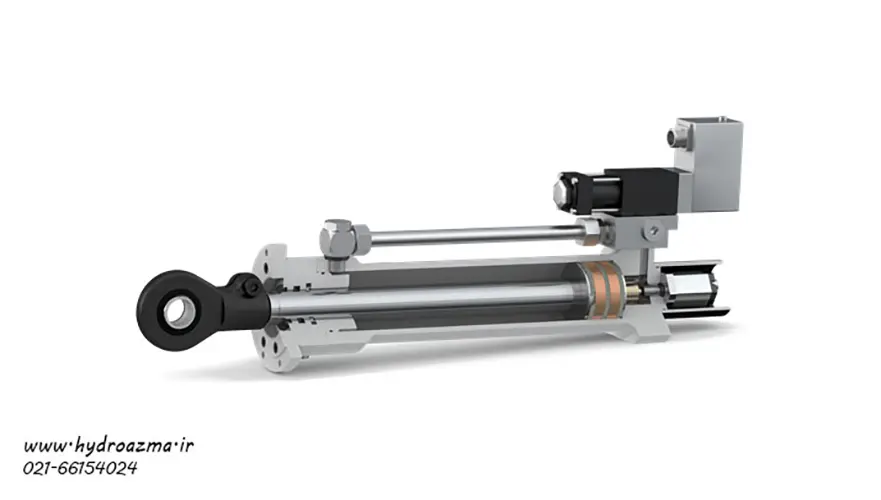

سیلندر هیدرولیک دقیق یا سنسور موقعیت سنج

طراحی سیلندر و لوازم آب‌بند به گونه‌ای طراحی شده‌اند که دارای حساسیت و دقت بسیار زیاد در حدود 0.1 میلی‌متر  را دارد و با در نظر گرفتن استاندارد ISO6020 در شرکت هیدروآزما طراحی و ساخته می‌شود. امکان طراحی و ساخت انواع مختلف سنسورهای دقیق در دما و شرایط کاری سخت امکان پذیر می‌باشد. موارد پر کاربرد اینگونه سیلندرها در صنایع پتروشیمی، فولاد سازی می‌باشد.

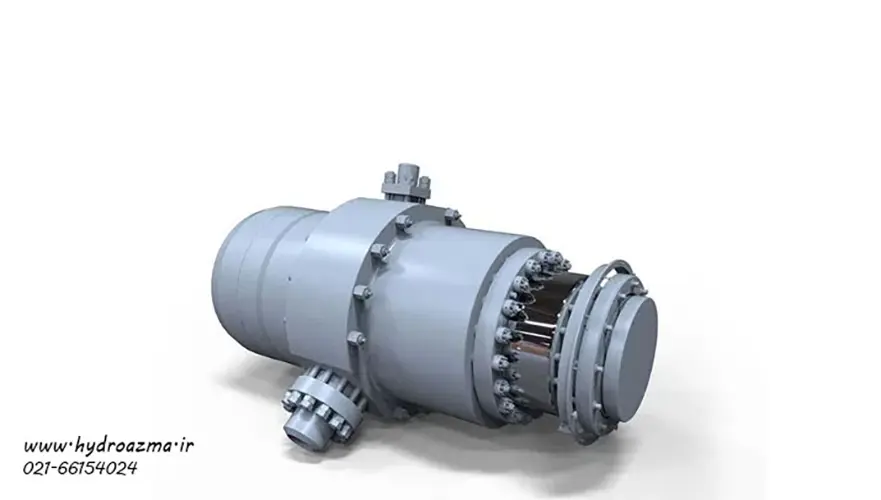

سیلندر هیدرولیک قطر 500 میل به بالا

این نوع سیلندر ها بصورت اختصاصی با توجه به استاندارد های ISO6022 و با در نظر گرفتن دمای محیط ، سرعت و فشار سیلندر ، لوازم آب‌بند طراحی و تولید می‌شود .

قابلیت نصب انواع سنسور های موقعیت سنج کورس سیلندر، فید بک‌های فشار، و نصب شیر های پروپرشنال پیشرفته روی بدنه سیلندر که باعث کاهش افت فشار و دقت و سرعت بالا می‌باشد در شرکت هیدروآزما بصورت سفارشی انجام می گردد.





جدول مشخصات فنی محصول

برای بررسی دقیق این تجهیز، مشخصات پایه‌ای آن به شرح زیر دسته‌بندی شده است:

خدمات مهندسی و صنعتی هیدروآزما در حوزه جک و سیلندر هیدرولیک

برای سفارش ساخت، تنظیم و بهره‌برداری بهینه از سیستم‌ها در قالب یک مدار هیدرولیک استاندارد، شرکت هیدروآزما خدمات تخصصی زیر را ارائه می‌دهد:

• طراحی و ساخت سفارشی انواع جک‌های هیدرولیک صنعتی، دستی و سنگین بر اساس سرعت، کورس، فشار کاری و نقشه شماتیک مشتری.

• تامین و واردات انواع سیلندرها، لوازم آب‌بندی اورجینال و تجهیزات جانبی هیدرولیک.

• اجرای دقیق تست‌های عملکردی شامل تست هیدرولیک و بررسی کورس و فشار با استفاده از دستگاه تست هیدرولیک پیشرفته.

• طراحی مدار هیدرولیک صنعتی و طراحی پاور پک هیدرولیک متناسب با نیاز پروژه.

• ارائه خدمات جامع تعمیر تجهیزات هیدرولیک، تعویض پکینگ و اورهال جک‌های سنگین.

• ارائه خدمات مشاوره هیدرولیک و برگزاری دوره‌های تخصصی آموزش هیدرولیک صنعتی.

سوالات متداول

۱. وظیفه اصلی جک هیدرولیک در مدار چیست؟

تبدیل توان و انرژی سیال تحت فشار به توان و حرکت مکانیکی خطی برای اعمال نیرو یا جابجایی اجسام سنگین.

۲. پارامترهای کلیدی در انتخاب سیلندر هیدرولیک چیست؟

تعیین دقیق قطر سیلندر، طول کورس و ماکزیمم فشار کاری سیستم از الزامات انتخاب سیلندر است.

۳. آیا خدمات طراحی و ساخت جک‌های سفارشی در هیدروآزما انجام می‌شود؟

بله، واحد فنی هیدروآزما بر اساس دبی پمپ، فشار کاری و نیاز پروژه، انواع جک‌های صنعتی سفارشی را طراحی و تولید می‌کند.

۴. چگونه می‌توان برای استعلام قیمت و سفارش ساخت جک هیدرولیک اقدام کرد؟

برای دریافت مشاوره فنی، استعلام قیمت به‌روز و ثبت سفارش می‌توانید با شماره تلفن 66154024-021 تماس حاصل فرمایید.
