تست تجهیزات هیدرولیک
مبانی، ضرورتها و اهمیت مهندسی دستگاه تست هیدرولیک در صنعت مدرن
دستیابی به بالاترین راندمان، بهینهسازی مصرف انرژی و افزایش طول عمر مفید ماشینآلات صنعتی، بدون اتکا به تجهیزات عیبیابی دقیق و بهکارگیری دستگاه تست هیدرولیک عملاً در صنایع امروزی امکانپذیر نیست. در دنیای پیشرفته صنعت، سیستمهای قدرت سیال (Power Fluid) و مدارهای هیدرولیک وظیفه انتقال نیروهای عظیم، کنترل دقیق حرکات و ایجاد گشتاورهای بالا را در تجهیزات سنگین، خطوط تولید اتوماتیک، پرسهای صنعتی هیدرولیک، ماشینآلات راهسازی، حفاری و معدنی بر عهده دارند.
نقش حیاتی قدرت سیال و لزوم ارزیابی پیش از نصب
سیستمهای هیدرولیک بر پایه اصول فیزیکی مکانیک شارلات (قانون پاسکال) کار میکنند؛ جایی که تغییرات کوچک در دبی یا فشار میتواند تاثیرات چشمگیری روی عملکرد کل سیستم بگذارد. پیچیدگی این مدارها به گونهای است که تشخیص منشا دقیق خرابی یا افت راندمان با بازرسیهای چشمی، تستهای میدانی ساده یا روشهای سنتی غیرممکن یا بسیار خطاپذیر است.
هنگامی که یک قطعه کلیدی مانند پمپ پیستونی، هیدروموتور یا شیر کنترل فشار دچار سایش داخلی میشود، مشخص کردن اینکه ایراد دقیقاً از کدام بخش (صفحات والو، پیستونها، سیلهای آببندی یا فنرهای داخلی) است، نیازمند شبیهسازی دقیق شرایط واقعی کار در یک محیط آزمایشگاهی مجهز است. اینجاست که نقش کلیدی دستگاه تست هیدرولیک به عنوان ابزار مرجع صحتسنجی آشکار میشود.
چالشها و مشکلات پرهزینه ناشی از عدم استفاده از تستهای دینامیکی
در بسیاری از کارگاههای تعمیراتی سنتی، قطعات هیدرولیکی پس از اورهال مستقیماً روی ماشینآلات مادر (مانند بیل مکانیکی، تزریق پلاستیک یا پرسهای صنعتی) نصب میشوند. این روش سنتی خطرات و معایب بزرگی به همراه دارد:
-
هزینههای گزاف توقف خط تولید (Downtime) و باز و بست مکرر: اگر قطعهای پس از تعمیر بدون تست روی دستگاه نصب شود و کماکان دارای نقص داخلی باشد، کل فرآیند باز کردن اتصالات سنگین، تخلیه روغن، انتقال قطعه به کارگاه و ارسال مجدد باید تکرار شود. این سیکل معیوب، زمان تولید را هدر داده و هزینههای نیروی انسانی را چند برابر میکند.
-
آسیبهای زنجیرهای به سایر اجزای مدار: یک شیر کنترل فشار خراب، ولو معیوب یا پمپی که نشتی داخلی شدید دارد، میتواند روغن هیدرولیک را بیش از حد گرم کرده (Heat Generation) و گرانروی آن را کاهش دهد. این پدیده به کل مدار، شلنگها و شیرهای سالم دیگر آسیب جدی میرساند.
-
عدم شناخت بازده حجمی واقعی (Volumetric Efficiency): بدون استفاده از یک دستگاه تست هیدرولیک استاندارد، محاسبه دقیق میزان نشتی داخلی (Internal Leakage) و مقایسه آن با جدول استاندارد شرکت سازنده (OEM) غیرممکن است.
با استفاده از تست بنچهای پیشرفته پیش از ورود قطعه به سیکل کاری اصلی، تمامی این چالشها برطرف شده و اطمینان خاطر کامل برای مهندسان و صاحبان صنایع فراهم میگردد.

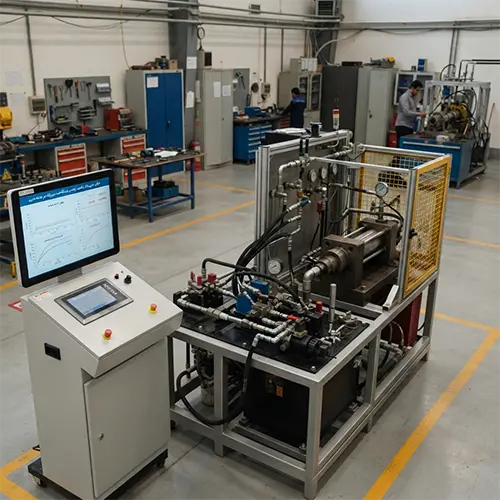

تکنولوژی ساخت، مشخصات فنی و پارامترهای ارزیابی در دستگاه تست هیدرولیک
یک دستگاه تست هیدرولیک استاندارد، پیشرفته و صنعتی، فراتر از یک سادهساز فشار است؛ این تجهیزات در واقع آزمایشگاههای سیار یا ثابت کاملی هستند که باید قادر باشند طیف وسیعی از پارامترهای مکانیکی، حرارتی و هیدرولیکی را به صورت همزمان اعمال، کنترل و با دقت بالا اندازهگیری کنند. تجهیزات تست مدرن و استاندارد مورد استفاده در مراکز تخصصی هیدرولیک، مجهز به الکتروموتورهای صنعتی قدرتمند، بلوکهای شیرآلات بلوکی ساندویچی، سنسورهای فشار و دبی دیجیتال، و سیستمهای تبادل حرارتی روغن برای کنترل دمای سیال هستند.

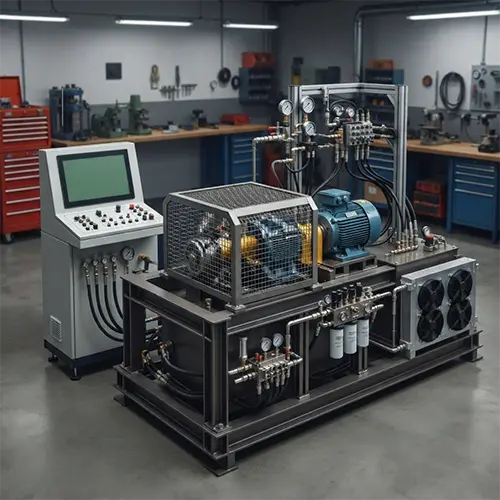

اجزای اصلی و ساختار مهندسی یک تست بنچ استاندارد
برای اینکه یک دستگاه تست هیدرولیک بتواند شرایط سختکاری تجهیزات سنگین را شبیهسازی کند، از اجزای کلیدی زیر تشکیل شده است:
-
واحد محرک اولیه (Prime Mover): موتورهای الکتریکی دور ثابت یا متغیر (Inverter-driven) با توان بالا که وظیفه تامین گشتاور و دوران اولیه لازم برای به حرکت درآوردن پمپهای تحت تست را بر عهده دارند.
-
سیستم بارگذاری دینامیکی (Loading System): شامل شیرهای پرشر ریلیف (Relief Valves) پروژکتوری و شیرهای کنترل جریان که با ایجاد مقاومت متغیر در مدار، فشارهای کاری مختلف را تا حداکثر ظرفیت دستگاه شبیهسازی و اعمال میکنند.
-
سیستم فیلتراسیون و مدیریت حرارت: از آنجا که تست پمپها و هیدروموتورها در فشارهای بالا با تولید گرمای زیادی همراه است، وجود مبدلهای حرارتی (Coolers) و سیستمهای فیلتراسیون دقیق برای حفظ پاکیزگی روغن بر اساس استانداردهای ایزو (ISO Cleanliness) الزامی است.
-
تجهیزات ابزار دقیق و اندازهگیری (Instrumentation): شامل دبیسنجهای حجمی و جرمی، ترانسمیترهای فشار دقیق، سنسورهای اندازهگیری دمای روغن و سرعتسنجهای نوری یا دیجیتال (Tachometer) برای مانیتورینگ لحظهای پارامترها.
پارامترهای کلیدی قابل کنترل و اندازهگیری در فرآیند تست
هنگامی که یک قطعه روی دستگاه تست هیدرولیک نصب میشود، پارامترهای حیاتی زیر به صورت دینامیکی تنظیم و سنجیده میشوند:
-
تأمین و کنترل دبی و فشار: قابلیت اعمال فشارهای کاری بالا (معمولاً تا ۴۵۰ بار و بالاتر) و تنظیم دبی خروجی متناسب با جدول مشخصات فنی قطعه مورد تست.
-
تنظیم سرعت دوران (RPM): توانایی شبیهسازی دور موتورهای محرک ماشینآلات از صفر تا ۳۰۰۰ دور بر دقیقه (3000 rpm) برای بررسی رفتار پمپهای پیستونی، پرهای و دندهای در دورهای مختلف.
-
بررسی و کالیبراسیون شیرآلات پیشرفته: امکان تست و تنظیم دقیق انواع شیرهای کنترل جهت، کنترل فشار، شیرهای اطمینان و بهویژه انواع شیرهای پروپرشنال و سروو که نیازمند سیگنالهای الکترونیکی کنترلی و کارتهای آمپلیفایر اختصاصی هستند.
-
ثبت لحظهای دادهها و رسم گرافهای عملکردی: مستندسازی تمامی مراحل تست، اندازهگیری دمای روغن در حین کار زیر بار، بررسی افت فشار و محاسبه دقیق راندمان کلی سیستم.
خدمات تخصصی عیبیابی، ارزیابی میدانی
در بخشهای پیشین به اهمیت بنیادین تجهیزات تست و تکنولوژی ساخت آنها اشاره کردیم. مرکز تخصصی هیدروآزما با تکیه بر دانش فنی مهندسی، نیروی انسانی کارآزموده و استفاده از پیشرفتهترین تجهیزات آزمایشگاهی، خدمات جامع و مهندسی خود را به واحدهای صنعتی، کارخانجات تولیدی و شرکتهای راهسازی ارائه میدهد. در ادامه، ابعاد خدمات تخصصی عیبیابی و پاسخ به رایجترین پرسشهای فنی این حوزه را بررسی میکنیم.
خدمات تخصصی عیبیابی و ارزیابی در هیدروآزما
ارائه خدمات آزمایشگاهی و تست پمپهای صنعتی در این مرکز فراتر از یک بررسی ساده است و شامل مراحل تخصصی زیر میشود:
-
ارزیابی عملکرد پمپها و هیدروموتورها: تست دینامیکی انواع پمپهای دندهای، پمپهای پیستونی محور خمیده و صفحه زاویهگیر، پمپهای تیغهای (کارتریجی) و تجهیزات مدار باز (Open Loop) و مدار بسته (Close Loop) جهت تعیین دقیق منحنیهای مشخصه جریان و فشار.
-
تست و بررسی شیرهای هیدرولیک صنعتی: کالیبراسیون و تنظیم دقیق انواع شیرهای کنترل جهت، شیرهای کنترل فشار، شیرهای اطمینان و بهویژه انواع شیرهای پروپرشنال و بلوکهای کنترلی پیشرفته مطابق با نقشههای سازنده اصلی (OEM).
-
ارائه گزارش فنی مکتوب و شناسنامه تست: تدوین گزارشهای مهندسی، ثبت دادههای کمیِ تست، تحلیل رفتار تجهیز تحت بار و ارائه نمودارهای گرافیسیته عملکردی پس از اتمام تست تجهیزات.
-
عیبیابی تخصصی سیستمهای هیدرولیک: ریشهیابی تخصصی علت خرابی قطعات پیش از بروز توقفهای ناگهانی در خطوط تولید صنعتی، کاهش هزینههای اورهال اساسی و افزایش چرخه عمر مفید اجزای هیدرولیک.
سوالات متداول
۱. چرا استفاده از دستگاه تست هیدرولیک پیش از نصب قطعات روی ماشینآلات الزامی است؟
تست دقیق با ابزارهای استاندارد، تنها راه اطمینان از خروجی واقعی فشار و دبی تجهیزات است که با چشم و بازرسیهای سنتی قابل تشخیص نیست و از هزینههای سنگین تعمیرات اضطراری و توقف خط تولید جلوگیری میکند.
۲. چه قطعاتی توسط دستگاه تست هیدرولیک در هیدروآزما بررسی میشوند؟
انواع پمپهای پیستونی، دندهای، پرهای، هیدروموتورهای سبک و سنگین، شیرهای کنترل فشار، شیرهای کنترل جریان، شیرهای پروپرشنال و سایر عملگرهای هیدرولیک در این مرکز قابل ارزیابی هستند.
۳. آیا تست هیدرولیک میتواند از خرابیهای آینده و آسیب به مدار جلوگیری کند؟
بله، با تستهای دورهای و استفاده از تجهیزات تست پیشرفته، میتوان افت راندمان حجمی، نشتیهای داخلی و استهلاک قطعات را پیش از خرابی کامل و آسیب به سایر اجزای مدار شناسایی کرد.
۴. مزیت تست و ارزیابی در شرکت هیدروآزما نسبت به روشهای تعمیرگاهی سنتی چیست؟
ارائه گزارش فنی مکتوب، رسم نمودارهای گرافیسیته عملکردی، تحلیلهای مهندسی بر اساس استانداردهای بینالمللی، کالیبراسیون دقیق شیرآلات و تضمین صحت عملکرد پیش از نصب نهایی از مزایای اصلی این مرکز است.
