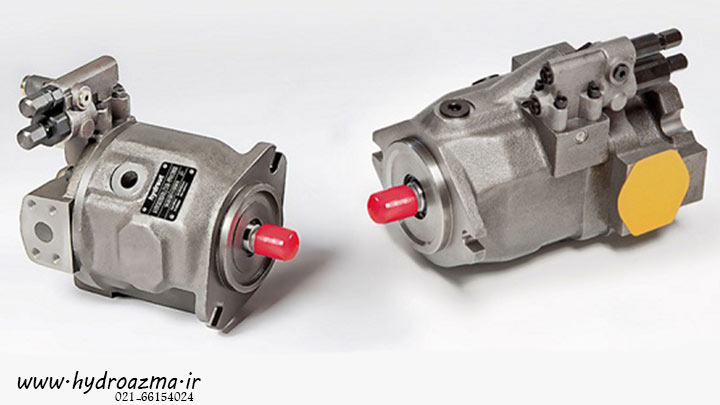

پمپ پیستونی محوری رکسروت A10V-S-O
پمپ دبی متغیر رکسروت A10V(S)O، پمپ پیستونی محوری با صفحه زاویه گیر (سواش پلیتی) و از نوع دبی متغیر مدار باز می باشد. دو پمپ A10VSO و A10VO بسیار مشابه بوده و تفاوت عمده این دو پمپ در این است که پمپ A10VSO در سیستم های ثابت (حرف S به معنای کاربرد در سیستم ثابت) و پمپ A10VO در سیستم های هیدرولیک متحرک مورد استفاده قرار می گیرد. تفاوت دیگر صدای پمپ در حین کار است، پمپ A10VSO به علت استفاده در یک سیستم ثابت صدای کمتری نسبت به پمپ A10VO که در یک سیستم متحرک کاربرد دارد تولید می کند. در پمپ جابجایی متغیر Rexroth سری A10V(S)O با تغییر صفحه سواش پلیت و نوع رگلاتور کنترلی می توانیم دبی خروجی را تنظیم کنیم.
مشخصات فنی پمپ هیدرولیک رکسروت استاندارد A10VSO
سایز NG | توضیحات | 18 | 28 | 45 | 71 | 100 | 140 |
جابجایی (میلی متر) | دبی خروجی در هر دور | 18 | 28 | 45 | 71 | 100 | 140 |
سرعت (دور در دقیقه) | بیشترین سرعت زمانی که ویسکوزیته برابر با ویسکوزیته ماکزیمم باشد. | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
بیشترین سرعت زمانی که ویسکوزیته کمتر از ویسکوزیته ماکزیمم باشد. | 3900 | 3600 | 3100 | 2600 | 2400 | 2100 | |
جریان (لیتر بر دقیقه) | در حالتی که سرعت نرمال بوده و ویسکوزیته ماکزیمم باشد. | 59 | 84 | 117 | 156 | 200 | 252 |
توان (کیلووات) | فشار برابر 280 بار و در حالتی که سرعت نرمال بوده و ویسکوزیته ماکزیمم باشد. | 27 | 42 | 68 | 107 | 150 | 210 |
گشتاور (نیوتن متر) | در حالت ویسکوزیته ماکزیمم و تغییرات فشار 280 بار و دمای ماکزیمم | 80 | 125 | 200 | 316 | 445 | 623 |
در حالت ویسکوزیته ماکزیمم و تغییرات فشار 100 بار و دمای معمولی | 30 | 45 | 72 | 113 | 159 | 223 | |
وزن (کیلوگرم) | تقریبی لحاظ شده است. | 12 | 15 | 21 | 33 | 45 | 60 |
ظرفیت (لیتر) | حجم روغن موجود در داخل پمپ | 0.4 | 0.7 | 1 | 1.6 | 2.2 | 3 |
مزایای پمپ پیستونی محوری Rexroth سری A10V(S)O
- جریان متاسب با سرعت دوران محور پمپ و جابجایی پمپ
- یاتاقان های طراحی شده قوی برای عمر کاری طولانی تر
- نسبت قدرت به وزن بالا
- ابعاد کوچک
- سر و صدای کم
- مکش عالی
- کنترل فشار الکتروهیدرولیکی
- تحمل بار محوری و شعاعی محور پمپ
- فشار قابل تحمل بر اساس سایز تا 280 بار
- فشار ماکزیمم تا 350 بار

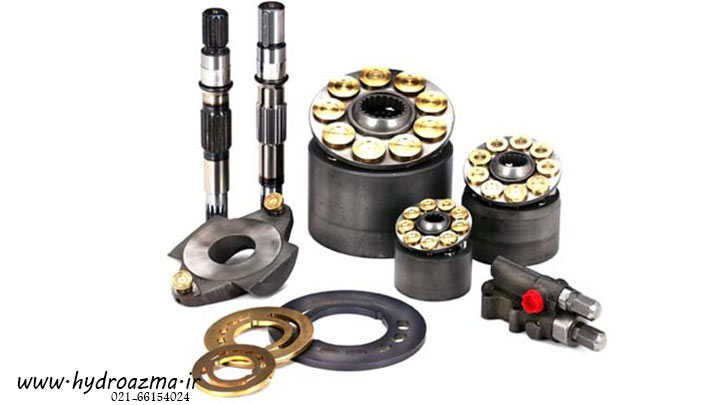

اجزاء پمپ های واریابل محوری رکسروت مدل A10VSO
پمپ های واریابل محوری رکسروت مدل A10VSO دارای اجزای اصلی زیر می باشند
- پوسته یا بدنه از جنس چدن
- صفحه زاویه گیر که اصطلاحاً به آن سواش پلیت نیز گفته می شود.
- چندین پیستون و سیلندر
- شفت
- فلنج
- محفظه پیستون و سیلندر
- آب بند لاستیکی از جنس نیتریل یا وایتون
- بیرینگ ها و رینگ شفت
- اورینگ ها و متعلقات دیگر
درباره برند تجاری Brueninghaus Hydromatik
کمپانی بوش رکسروت از بدو تاسیس تا به امروز کمپانی های مطرح زیادی را خریداری و تحت مالکیت خود درآورده است که یکی از این کمپانی ها Hydromatik می باشد. امروزه پمپ های پیستونی که تحت نام Rexroth در بازار هیدرولیک ایران به فروش می رسد هم با اسم Brueninghaus Hydromatik و هم برند Rexroth می باشد. لازم به توضیح است متداول ترین این نوع پمپ ها در صنایع مختلف کشورمان، پمپ A10VSO و A10VO می باشد که با نام Brueninghaus Hydromatik به فروش می رسد که با نوع پمپ با نام Rexroth از نظر کارایی و کیفیت هیچ گونه تفاوتی نداشته و تمامی مراحل تولید و مونتاژ پمپ تحت نظر گمپانی رکسروت آلمان صورت گرفته است.
آشنایی با پلاک پمپ A10VSO Brueninghaus Hydromatik
- A10V: پمپ پیستونی دبی متغیر ( V: Variable) – فشار نامی 280 بار و حداکثر فشار 350 بار، طراحی به صورت شعاعی و دارای صفحه سواش پلیت، هیدرولیک موبایل یا متحرک
- O: سیستم هیدرولیک مدار باز
- 100: سایز پمپ که دبی خروجی آن در دور 1500 برابر با 150 لیتر/دقیقه می باشد.
- DFR: شیر کنترلی که بر روی پمپ نصب می شود. (در ادامه جدول کلیه این شیرها آورده شده است)
- /31: شماره سری 31
- R: جهت چرخش پمپ راست گرد است (در صورت چپ گرد بودن محور، حرف L بر روی پلاک درج می شد)
- P: آب بند پمپ NBR (لاستیک نیتریل) است. ( در صورت درج حرف V آب بند پمپ FKM یعنی “وایتون” است)
- P: کد شفت می باشد که به معنای تک خار بودن شفت می باشد. همچنین حرف K به معنای تک خار و حروف S,R و U به معنای هزار خار بودن شفت است.
- A: نوع فلنج پمپ می باشد حروف A و C به معنای 2 پیچ بودن و حروف B و D به معنای 4 پیچ بودن فلنج پمپ است.
- 12: نوع پورت پمپ
- N00: به اصطلاح به معنای “تَه بسته بودن” پمپ است.
