مشخصات فنی پمپ پره ای رکسروت سری PV7

نیروی گریز از مرکز حاصل از دوران محور، تیغه های موجود در شیار های روتور را به سمت خارج رانده و در تماس با سطح رینگ نگاه می دارد. در نیم دور اول چرخش محور، فضای بین روتور و رینگ بادامکی افزایش می یابد. افزایش حجم فاصله، موجب کاهش فشار و ایجاد مکش می شود که باعث جریان یافتن سیال به طرف مجرای ورودی پمپ می گردد. در نیم دور دوم، تیغه ها به تدریج پیرو سطح رینگ بادامکی به داخل شیار بازگشته و به دلیل کاهش حجم، سیال به طرف مجرای خروجی رانده می شود. در صورتی که خروج از مرکز بین محور های روتور و رینگ بادامکی به صفر برسد، دیگر در خروجی جریانی وجود نخواهد داشت. بعضی از پمپ های پره ای که خروج از مرکز آنه توسط مکانیزم قابل تنظیم است، تحت عنوان پمپ های جابجایی متغیر (مانند پمپ PV7 رکسروت) شناخته می شوند. در این گونه پمپ ها با حرکت رینگ بادامکی به وسیله تنظیم دستی یا مکانیزم جبران کننده فشار، میزان خروج از مرکز قابل تنظیم می باشد.

ویژگی پمپ پره ای (کارتریجی) PV7 رکسروت

• سایز 10 الی 25 سی سی
• ماکزیمم فشار 100 بار
• صدای بسیار پایین حین کار
• بازدهی بالا
• عمر کاری بالا
• دبی متغیر و قابلیت تنظیم دبی خروجی

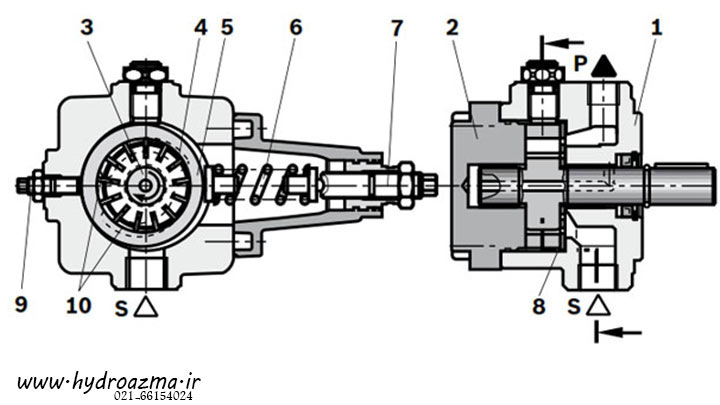

اجزای پمپ پره ای PV7 رکسروت

1. پوسته (هوزینگ)
2. درپوش
3. روتور
4. تیغه ها
5. رینگ استاتور
6. فنر فشاری
7. پیچ تنظیم کننده فشار
8. صفحه کنترل کننده
9. پیچ تنظیم کننده جریان
10. محفظه رینگ بادامکی
