راهنمای جامع کاربرد سیستمهای هیدرولیک و مکانیزم عملکرد دستگاه TBM در صنایع حفاری
پیشرفتهای چشمگیر مهندسی عمران و عمرانسازی زیرزمینی بدون بهرهگیری از ماشینآلات پیشرفته عملاً غیرممکن است. در میان تمام تجهیزات مدرن، نقش قدرت سیال و فناوریهای هیدرولیکی در صنایع حفاری بسیار حیاتی و تعیینکننده است. حفر تونلهای طولانی برای پروژههای مترو، انتقال آب و راهسازی نیازمند ادواتی قدرتمند است که بتوانند در سختترین شرایط زمینشناسی دوام بیاورند. در این مقاله قصد داریم به بررسی دقیق ساختار دستگاههای حفاری تونل (TBM) و نقش کلیدی سیستمهای هیدرولیک در پیشبرد پروژههای مدرن صنایع حفاری بپردازیم.

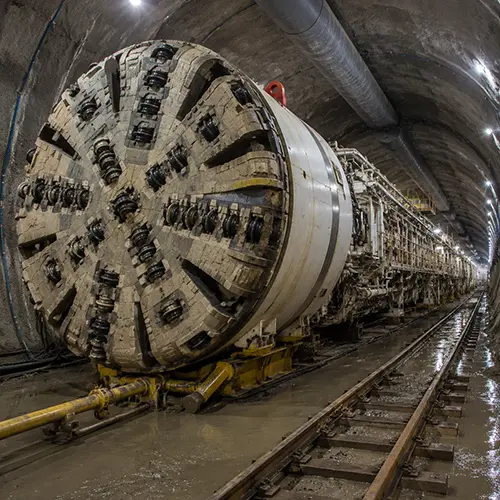

آشنایی با دستگاه حفاری تونل (TBM) و ابعاد آن
دستگاه حفاری تونل که با نام اختصاری TBM (Tunnel Boring Machine) شناخته میشود، غولپیکرترین و پیشرفتهترین ماشینآلاتی است که برای حفاری مکانیزه تونلها از آن استفاده میگردد. این دستگاه با برخورداری از یک سطح مقطع مدور غولپیکر، قادر است در متنوعترین قشرهای خاکی و سنگی زمین پیشروی کند.
این نوع از ماشینآلات مهندسی توانایی ایجاد حفره و گمانه در هر نوع زمینی، از سختترین لایههای سنگ گرانیت گرفته تا ماسهها و خاکهای سست را دارند. مقیاس این تجهیزات بسیار وسیع است؛ بهطوریکه قطر تونلهایی که این دستگاهها ایجاد میکنند از محدوده یک متر (با استفاده از میکرو-تیبیامها برای کانالهای تأسیساتی) تا نزدیکی ۱۶ متر (در تیبیامهای غولپیکر امروزی برای خطوط مترو و جادهای) متغیر است.

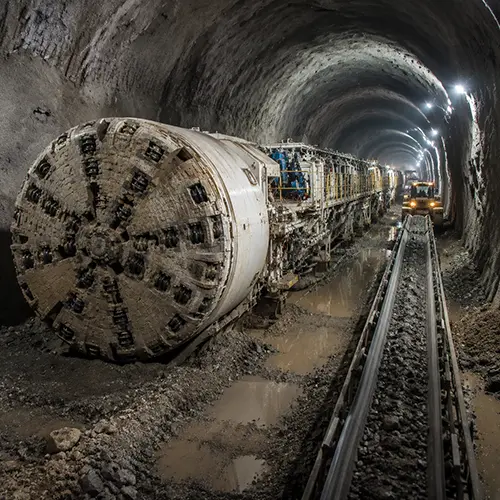

پروسه حفاری مکانیزه در صنایع حفاری؛ از راهاندازی تا تخلیه مصالح
انجام عملیات حفاری با دستگاههای پیشرفته TBM در صنایع حفاری یک فرآیند کاملاً مهندسیشده، دقیق و پیوسته است. با توجه به ابعاد عظیم این ماشینآلات، کنترل تمام بخشها به صورت همزمان نیازمند یک مدار هیدرولیک یکپارچه و قدرتمند است. مراحل این فرآیند به شرح زیر است:
-
آمادهسازی و استارت اولیه (سیستمهای هیدرومکانیکی): پیش از آغاز حفاری، تمامی زیرسیستمها شامل پاوریونیتهای هیدرولیک، الکتروموتورهای سنگین، مدار روغنکاری و سیستمهای کنترل الکتریکی در بخش پشتیبان (Backup Trailer) راهاندازی میشوند تا فشار و دبی مورد نیاز برای کل دستگاه تامین گردد.
-
مسیریابی و هدایت لیزری: مسیر دقیق حفر تونل با استفاده از سیستمهای هدایت لیزری و سنسورهای زاویهسنج پیشرفته مشخص شده و اپراتور از طریق اتاق فرمان، تنظیمات لازم را برای اصلاح زاویه پیشروی اعمال میکند.
-
چرخش سر برش و پیشروی هیدرولیکی (تراست): سر برش غولپیکر دستگاه به وسیله هیدروموتورهای پیستونی قدرتمند و جعبهدندههای صنعتی سنگین با گشتاور بالا به چرخش درمیآید. همزمان، جکهای تراست (Thrust Cylinders) که توسط شیر پروپرشنال پیشرفته و بلوکهای هیدرولیک کنترل میشوند، سر کاتر را با نیروی هیدرولیکی عظیم به جلو هل میدهند تا دیسکهای برش فولادی با سطح سنگ برخورد کرده و آنها را خرد و پودر کنند.
-
تخلیه مصالح خردشده: مصالح حاصل از خرد شدن سنگها و خاکها به کمک سیستمهای مکش یا نوار نقاله به پشت دستگاه منتقل شده و با واگنها یا لولههای تخلیه از تونل خارج میشوند.
-
سگمنتگذاری و تثبیت دیواره: کاتر پس از طی کردن فاصله و کورس مشخصی به جلو، متوقف میشود. در این مرحله، جکهای برگردان و بازوهای مکانیکی فعال شده و عملیات سگمنتگذاری (نصب قطعات بتنی پیشساخته برای دیواره تونل) و تزریق دوغاب پشت سگمنتها انجام میگیرد. به مجموعه این مراحل پیدرپی و منظم، اصطلاحاً یک «کورس حفاری» گفته میشود.
سوالات متداول
۱. دستگاه TBM چیست و چه کاربردی در صنایع حفاری دارد؟
دستگاه حفاری تونل (TBM) غولپیکرترین ماشین مکانیزه در صنایع حفاری است که برای حفر تونلهای مدور در انواع خاک و سنگ از قطر ۱ تا ۱۶ متر استفاده میشود.
۲. نقش جکهای تراست و شیرهای پروپرشنال در دستگاه TBM چیست؟
این جکهای هیدرولیکی وظیفه دارند سر کاتر دستگاه را به سمت جلو هل دهند و شیرهای پروپرشنال نیز کنترل دقیق فشار و سرعت پیشروی را بر عهده دارند.
۳. یک «کورس حفاری» در عملیات مکانیزه شامل چه مراحلی است؟
شامل پیشروی سر برش با کمک هیدروموتورها و جکها، خرد کردن سنگ، انتقال مصالح خردشده به بیرون و در نهایت متوقف شدن دستگاه برای نصب سگمنتهای بتنی دیواره است.
۴. هیدروموتورها در سر برش دستگاه حفاری چگونه عمل میکنند؟
این هیدروموتورهای قدرتمند با انتقال گشتاور بسیار بالا به جعبهدندهها، باعث چرخش سر برش و دیسکهای فولادی برای خرد کردن سنگهای سخت میشوند.
