تست هیدرولیک صنعتی؛ بررسی روش‌ها، تجهیزات و خدمات تخصصی هیدروآزما
تست هیدرولیک صنعتی؛ خدمات عیب‌یابی، کالیبراسیون و بنچ تست در هیدروآزما
سیستم‌های هیدرولیک در بسیاری از ماشین‌آلات و خطوط تولید صنعتی، نقش مهمی در انتقال توان و اجرای فرآیندهای مختلف دارند. به همین دلیل، کوچک‌ترین ایراد در پمپ، شیر، هیدروموتور، جک یا سایر تجهیزات می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
در چنین شرایطی، صرفاً روشن کردن دستگاه و بررسی عملکرد ظاهری قطعه برای اطمینان از سلامت آن کافی نیست. تست هیدرولیک با استفاده از تجهیزات اندازه‌گیری و استندهای تست، امکان بررسی عملکرد قطعه در شرایط کنترل‌شده را فراهم می‌کند و می‌تواند ایرادهایی را مشخص کند که در بازرسی معمولی قابل تشخیص نیستند.
این موضوع به‌خصوص درباره پمپ‌های تعمیرشده، شیرهای کنترلی،
شیرهای پروپرشنال و تجهیزات حساس اهمیت بیشتری دارد. یک قطعه ممکن است در حالت بدون بار عملکرد ظاهراً مناسبی داشته باشد، اما هنگام افزایش فشار یا دبی، نشتی داخلی، افت راندمان یا مشکل کنترلی آن مشخص شود.
مجموعه مهندسی هیدروآزما خدمات تست و ارزیابی تجهیزات هیدرولیک را با استفاده از استند تست، ابزار دقیق و سیستم ثبت داده ارائه می‌دهد. نوع تست، فشار، دبی و سایر شرایط آزمون نیز متناسب با مدل قطعه، مشخصات سازنده و هدف آزمایش تعیین می‌شود.
تست هیدرولیک چیست؟
تست هیدرولیک مجموعه‌ای از آزمون‌هایی است که برای بررسی عملکرد، نشتی، استحکام، فشار، دبی، راندمان و رفتار تجهیزات هیدرولیکی انجام می‌شود.
در این فرآیند، قطعه روی تجهیزات مناسب نصب شده و پارامترهای موردنظر در شرایط کنترل‌شده اندازه‌گیری می‌شوند. برای مثال، در تست یک پمپ هیدرولیک می‌توان دبی خروجی، فشار، دمای روغن و در صورت وجود، جریان Case Drain را بررسی کرد.
در مورد شیرهای هیدرولیک نیز پارامترهایی مانند نشتی، افت فشار، دبی عبوری و در شیرهای کنترلی، رفتار فرمان و پاسخ سیستم قابل ارزیابی است.
بنابراین، تست هیدرولیک فقط به «فشار دادن قطعه» محدود نمی‌شود و روش آزمون باید بر اساس نوع تجهیز و هدف تست انتخاب شود.
چرا تست تجهیزات هیدرولیک اهمیت دارد؟
تست اصولی تجهیزات هیدرولیک چند هدف مهم را دنبال می‌کند:
تشخیص ایراد پیش از نصب روی ماشین
گاهی یک پمپ یا شیر پس از تعمیر از نظر ظاهری کاملاً سالم است، اما تنها در شرایط کاری مشخص می‌شود که هنوز مشکل دارد. تست قبل از نصب می‌تواند احتمال باز کردن مجدد مدار یا توقف خط را کاهش دهد.
بررسی عملکرد قطعات تعمیرشده
پس از تعمیر یک پمپ یا شیر، اندازه‌گیری فشار، دبی و نشتی کمک می‌کند مشخص شود قطعه در محدوده مورد انتظار کار می‌کند یا خیر.
کاهش ریسک توقف خط تولید
تشخیص مشکل در کارگاه معمولاً ساده‌تر و کم‌هزینه‌تر از شناسایی همان ایراد پس از نصب قطعه روی ماشین و توقف خط تولید است.
بررسی عملکرد تجهیزات در شرایط کنترل‌شده
در یک استند تست مناسب می‌توان شرایط آزمایش را کنترل کرد و رفتار قطعه را در چند نقطه کاری مورد بررسی قرار داد.
نکته کارگاهی هیدروآزما: نتیجه یک تست در فشار یا شرایط بسیار پایین، لزوماً سلامت قطعه در تمام محدوده کاری آن را ثابت نمی‌کند. شرایط آزمون باید با توجه به مشخصات فنی قطعه و هدف تست تعیین شود.
انواع تست هیدرولیک در تجهیزات صنعتی
نوع آزمون به تجهیز موردنظر و هدف کارشناسی بستگی دارد. مهم‌ترین تست‌هایی که برای تجهیزات هیدرولیکی انجام می‌شوند عبارت‌اند از:
۱. تست فشار و هیدرواستاتیک
تست هیدرواستاتیک بیشتر برای بررسی استحکام و نشتی تجهیزات تحت فشار مورد استفاده قرار می‌گیرد. در این روش، قطعه با سیال مناسب پر شده و فشار مشخصی طبق دستورالعمل طراحی، استاندارد مربوط یا مشخصات سازنده اعمال می‌شود.
این آزمون می‌تواند برای برخی مخازن، لوله‌ها، اتصالات، بلوک‌های هیدرولیک و قطعات تحت فشار کاربرد داشته باشد.
نکته مهم: فشار تست یک عدد ثابت برای همه تجهیزات نیست. اعمال فشار آزمون باید بر اساس طراحی قطعه، فشار کاری مجاز، استاندارد مربوط و الزامات ایمنی تعیین شود.
۲. تست پمپ هیدرولیک
در
تست پمپ هیدرولیک، پمپ روی استند مناسب نصب می‌شود و عملکرد آن در شرایط مشخص مورد بررسی قرار می‌گیرد.
پارامترهای قابل اندازه‌گیری می‌توانند شامل موارد زیر باشند:
- فشار خروجی
- دبی خروجی
- دور شفت
- دمای روغن
- نشتی داخلی
- دبی Case Drain در پمپ‌های مربوطه
- رفتار پمپ در نقاط مختلف کاری
مقایسه نتایج با اطلاعات فنی سازنده، دید مناسبی درباره وضعیت عملکرد پمپ ایجاد می‌کند.
۳. تست شیرهای هیدرولیک
در تست شیر هیدرولیک، عملکرد شیر از نظر نشتی، دبی، افت فشار و نحوه عملکرد در شرایط مختلف بررسی می‌شود.
در شیرهای کنترلی، بررسی رفتار شیر در برابر فرمان ورودی نیز اهمیت دارد. نوع اندازه‌گیری به ساختار شیر و کاربرد آن بستگی دارد.
۴. تست شیر پروپرشنال و سروو ولو
شیرهای پروپرشنال و سروو ولوها علاوه بر بخش هیدرولیکی، به سیستم کنترل الکتریکی نیز وابسته هستند.
در فرآیند تست این تجهیزات، بسته به نوع شیر و کارت کنترلی، پارامترهایی مانند:
- سیگنال فرمان
- دبی
- فشار
- هیسترزیس
- نقطه شروع حرکت
- خطی بودن پاسخ
- زمان پاسخ
می‌توانند مورد بررسی قرار گیرند.
در نتیجه، تست شیر پروپرشنال تنها با اعمال فشار هیدرولیک انجام نمی‌شود و بخش الکتریکی و کنترلی نیز باید متناسب با تجهیز ارزیابی شود.
۵. تست هیدروموتور
در هیدروموتورها، بررسی عملکرد تحت بار می‌تواند اطلاعاتی درباره گشتاور، سرعت، نشتی داخلی، فشار و رفتار موتور در شرایط کاری مختلف ارائه دهد.
نوع تست به مدل هیدروموتور و مشخصات فنی آن بستگی دارد و باید در محدوده مجاز تجهیز انجام شود.
۶. تست سیلندر و جک هیدرولیک
در تست جک، مواردی مانند نشتی خارجی، نشتی داخلی، عملکرد آب‌بندها، حرکت پیستون و توانایی نگهداری فشار بررسی می‌شود.
در صورت نیاز می‌توان رفتار جک را در شرایط بار مشخص بررسی کرد تا مشکلاتی که در حالت بدون بار دیده نمی‌شوند، شناسایی شوند.
جدول انواع تست هیدرولیک و پارامترهای قابل بررسی
| نوع تست |
تجهیز مورد آزمایش |
پارامترهای قابل بررسی |
خروجی احتمالی |
| تست فشار |
قطعات تحت فشار، بلوک و اتصالات |
فشار و نشتی |
گزارش سلامت تحت فشار |
| تست پمپ |
پمپ‌های دنده‌ای، پره‌ای و پیستونی |
فشار، دبی، دور، دما و نشتی |
نمودار عملکرد |
| تست شیر |
شیرهای هیدرولیک |
فشار، دبی، افت فشار و نشتی |
گزارش عملکرد شیر |
| تست شیر پروپرشنال |
شیرهای کنترلی |
فرمان، دبی، هیسترزیس و پاسخ |
منحنی عملکرد |
| تست هیدروموتور |
موتورهای هیدرولیکی |
فشار، سرعت، گشتاور و نشتی |
ارزیابی عملکرد |
| تست جک |
سیلندرهای هیدرولیک |
فشار، حرکت و نشتی |
بررسی عملکرد و آب‌بندی |
استانداردهای مورد استفاده در تست هیدرولیک
استاندارد مناسب به نوع تجهیز و نوع آزمایش بستگی دارد. استفاده از نام یک استاندارد به‌تنهایی به معنای مناسب بودن آن برای تمام تجهیزات هیدرولیکی نیست.
برای مثال، استانداردهای مختلفی در زمینه آزمون عملکرد پمپ‌ها، شیرهای کنترلی، سیلندرها و تجهیزات تحت فشار وجود دارند. در یک تست حرفه‌ای باید ابتدا مشخص شود قطعه دقیقاً چه نوعی است و چه پارامترهایی باید ارزیابی شوند.
برخی استانداردهایی که بسته به نوع آزمون ممکن است در فرآیندهای هیدرولیکی مورد استفاده قرار گیرند عبارت‌اند از:
- ISO 4409 برای روش‌های اندازه‌گیری و آزمون عملکرد برخی پمپ‌ها و موتورهای هیدرولیک
- ISO 10770 برای برخی شیرهای کنترل الکتروهیدرولیکی
- ISO 10100 برای آزمون سیلندرهای هیدرولیک
- استانداردهای مرتبط با آزمون فشار تجهیزات تحت فشار، متناسب با نوع تجهیز و کاربرد آن
بنابراین، معیار پذیرش باید بر اساس استاندارد مرتبط، کاتالوگ سازنده یا مشخصات فنی پروژه تعیین شود.

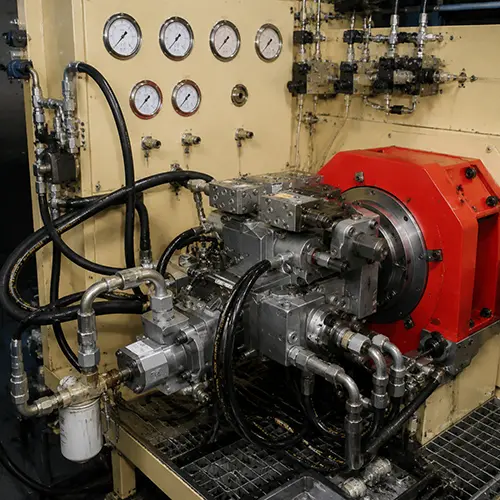

دستگاه تست هیدرولیک چه کاربردی دارد؟
دستگاه تست هیدرولیک در واقع یک مجموعه آزمایشگاهی برای ایجاد شرایط کنترل‌شده و اندازه‌گیری رفتار تجهیزات هیدرولیکی است.
یک استند تست مناسب می‌تواند از بخش‌هایی مانند موارد زیر تشکیل شود:
- منبع و مدار هیدرولیک
- الکتروموتور و سیستم محرک
- شیرهای کنترل و بارگذاری
- سنسورهای فشار
- فلومتر
- تجهیزات اندازه‌گیری دما
- سیستم فیلتراسیون
- سیستم ثبت داده
- تجهیزات ایمنی
- اتصالات و فیکسچرهای مخصوص هر قطعه
با استفاده از چنین مجموعه‌ای می‌توان عملکرد تجهیزات مختلف را قبل و بعد از تعمیر با شرایط کنترل‌شده مقایسه کرد.
قابلیت‌های دستگاه تست هیدرولیک هیدروآزما
در مجموعه هیدروآزما از تجهیزات تست برای ارزیابی انواع قطعات هیدرولیکی استفاده می‌شود. ظرفیت واقعی هر تست نیز به نوع تجهیز، فیکسچر، ابزار دقیق و محدوده طراحی استند بستگی دارد.
از جمله قابلیت‌های قابل استفاده در فرآیند تست می‌توان به موارد زیر اشاره کرد:
تست پمپ‌های هیدرولیک
پمپ‌های مختلف با توجه به مدل و مشخصات فنی روی استند نصب شده و پارامترهای عملکردی آن‌ها اندازه‌گیری می‌شوند.
تست در فشارهای کاری مختلف
استندهای تست می‌توانند برای شبیه‌سازی شرایط کاری مختلف مورد استفاده قرار گیرند؛ اما فشار مجاز هر آزمون باید بر اساس ظرفیت دستگاه و محدوده مجاز قطعه تعیین شود.
در صورت وجود تجهیزات و فیکسچر مناسب، تست‌های فشار بالا نیز قابل انجام هستند.
ثبت دیجیتال اطلاعات
ثبت فشار، دبی، دما و سایر پارامترهای موردنیاز در طول تست باعث می‌شود نتیجه آزمایش فقط به یک مشاهده لحظه‌ای محدود نباشد.
داده‌های ثبت‌شده می‌توانند برای مقایسه عملکرد قطعه با مشخصات فنی یا بررسی وضعیت آن پیش و پس از تعمیر استفاده شوند.

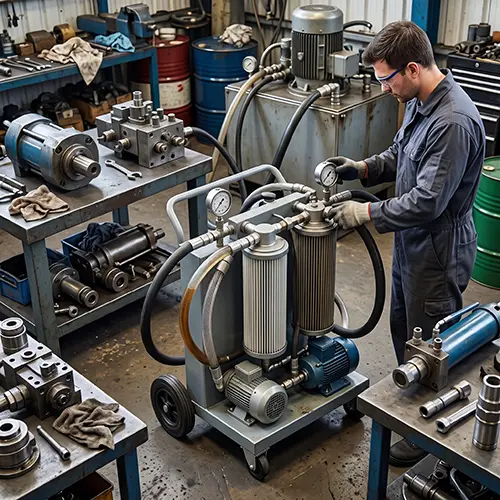

فیلتراسیون روغن
تمیزی روغن در تست تجهیزات هیدرولیکی اهمیت زیادی دارد. ورود ذرات آلاینده به قطعه‌ای که تازه تعمیر شده است می‌تواند نتیجه آزمون را تحت تأثیر قرار دهد یا حتی باعث آسیب به قطعات حساس شود.
به همین دلیل، کنترل آلودگی سیال و وضعیت فیلتراسیون باید بخشی از فرآیند تست باشد.
نکته کارگاهی هیدروآزما: بعد از تعمیر یک پمپ یا شیر، فقط تمیز بودن خود قطعه کافی نیست. وضعیت روغن، فیلترها و مدار هیدرولیک ماشین نیز باید بررسی شود؛ زیرا آلودگی موجود در مدار می‌تواند قطعه تعمیرشده را دوباره دچار مشکل کند.
مراحل انجام تست هیدرولیک در هیدروآزما
یک فرآیند استاندارد تست را می‌توان در چند مرحله اصلی اجرا کرد:
مرحله اول: شناسایی و بازرسی اولیه
در ابتدا مشخصات پلاک، مدل، برند، شرایط کاری و هدف تست مشخص می‌شود. سپس قطعه از نظر ظاهری، رزوه‌ها، اتصالات، شفت، فلنج‌ها و نقاط آسیب‌دیده بررسی می‌شود.
مرحله دوم: تمیزکاری و آماده‌سازی
پیش از نصب، قطعه و محل‌های اتصال باید تمیز باشند. در صورت نیاز، عملیات شست‌وشو و پاک‌سازی تخصصی انجام می‌شود.
مرحله سوم: نصب روی استند تست
قطعه با استفاده از فیکسچر و اتصالات مناسب روی استند قرار می‌گیرد. سنسورهای لازم برای اندازه‌گیری فشار، دبی، دما یا سایر پارامترها نیز متصل می‌شوند.
مرحله چهارم: هواگیری و کنترل اولیه
وجود هوا در مدار می‌تواند عملکرد و نتایج تست را تحت تأثیر قرار دهد. بنابراین پیش از بارگذاری اصلی، مدار باید طبق روش مناسب هواگیری و از نظر نشتی اولیه بررسی شود.
مرحله پنجم: بارگذاری تدریجی
فشار و بار به‌صورت کنترل‌شده افزایش پیدا می‌کند. در این مرحله، رفتار قطعه، فشار، دبی، دما و سایر پارامترهای موردنظر ثبت می‌شوند.
بارگذاری باید در محدوده مجاز دستگاه و قطعه انجام شود و از اعمال فشار غیرضروری یا خارج از مشخصات تجهیز جلوگیری شود.
مرحله ششم: تحلیل نتایج
نتایج اندازه‌گیری‌شده با اطلاعات فنی سازنده یا معیار پذیرش مشخص‌شده برای تست مقایسه می‌شوند.
مرحله هفتم: ارائه گزارش
در صورت توافق با کارفرما، نتایج اندازه‌گیری می‌توانند در قالب گزارش فنی، جدول داده‌ها یا نمودارهای عملکرد ارائه شوند.
چرا تست پمپ هیدرولیک پس از تعمیر اهمیت دارد؟
تعمیر پمپ تنها به باز کردن، تعویض قطعات و مونتاژ دوباره محدود نمی‌شود. یکی از مهم‌ترین مراحل کنترل کیفیت، بررسی عملکرد پمپ پس از تعمیر است.
در یک تست مناسب می‌توان مشخص کرد:
- پمپ در چه فشاری عملکرد مورد انتظار را دارد؟
- دبی خروجی در نقاط مختلف کاری چقدر است؟
- میزان نشتی داخلی چگونه است؟
- Case Drain در چه محدوده‌ای قرار دارد؟
- دمای روغن در طول تست چگونه تغییر می‌کند؟
- آیا عملکرد پمپ با مشخصات سازنده مطابقت دارد؟
این اطلاعات به کارفرما کمک می‌کند قبل از نصب پمپ روی ماشین، دید دقیق‌تری نسبت به وضعیت آن داشته باشد.
کالیبراسیون شیرهای هیدرولیک و پروپرشنال
در تجهیزات کنترلی، تنها سلامت مکانیکی شیر کافی نیست. نحوه پاسخ شیر به فرمان الکتریکی نیز باید متناسب با کاربرد آن بررسی شود.
در فرآیند کالیبراسیون، بسته به نوع شیر می‌توان رابطه میان فرمان ورودی و خروجی هیدرولیکی را بررسی کرد. برای مثال، در شیرهای پروپرشنال ممکن است منحنی فرمان، هیسترزیس، نقطه شروع حرکت و پاسخ شیر مورد بررسی قرار گیرد.
کالیبراسیون دقیق باید با توجه به مدل شیر، کارت درایور و مشخصات سازنده انجام شود و نمی‌توان یک روش یا مقدار تنظیم را برای همه شیرهای پروپرشنال یکسان در نظر گرفت.
مزایای تست هیدرولیک برای صنایع
استفاده از خدمات تست تخصصی می‌تواند برای صنایع مختلف مزایایی داشته باشد:
کاهش ریسک نصب قطعه معیوب
تست قبل از نصب، احتمال ورود یک قطعه معیوب به مدار اصلی را کاهش می‌دهد.
کاهش هزینه‌های ناشی از توقف خط
اگر ایراد در کارگاه شناسایی شود، معمولاً مدیریت آن ساده‌تر از خرابی همان قطعه پس از نصب روی ماشین است.
مستندسازی وضعیت تجهیزات
ثبت داده‌های تست امکان ایجاد سابقه عملکرد برای هر پمپ، شیر یا تجهیز را فراهم می‌کند.
کمک به تصمیم‌گیری درباره تعمیر یا تعویض
گاهی تست نشان می‌دهد یک قطعه هنوز قابلیت استفاده دارد و در موارد دیگر مشخص می‌شود که ادامه تعمیر اقتصادی یا فنی نیست.
بررسی کیفیت تعمیرات
مقایسه عملکرد قطعه پیش و پس از تعمیر می‌تواند برای ارزیابی نتیجه تعمیرات مفید باشد.
جدول خلاصه خدمات تست هیدرولیک
| محور |
توضیح |
| هدف اصلی |
بررسی عملکرد، فشار، دبی، نشتی و رفتار تجهیزات |
| تست پمپ |
اندازه‌گیری فشار، دبی، دور، دما و در صورت نیاز Case Drain |
| تست شیر |
بررسی نشتی، افت فشار، دبی و عملکرد کنترلی |
| تست پروپرشنال |
بررسی پاسخ فرمان، هیسترزیس و عملکرد هیدرولیکی |
| تست جک |
بررسی نشتی، حرکت و عملکرد آب‌بندی |
| کنترل سیال |
بررسی تمیزی روغن و فیلتراسیون |
| ثبت نتایج |
ارائه داده‌ها و نمودارهای قابل استناد برای تست |
| معیار پذیرش |
مشخصات سازنده، استاندارد مرتبط یا معیار فنی پروژه |
سوالات متداول
۱. تست هیدرولیک دقیقاً چه چیزی را مشخص می‌کند؟
بسته به نوع آزمون، تست هیدرولیک می‌تواند عملکرد، فشار، دبی، نشتی، دما، راندمان یا رفتار کنترلی یک تجهیز را مشخص کند. پارامترهای قابل اندازه‌گیری به نوع قطعه و هدف تست بستگی دارند.
۲. آیا تست پمپ هیدرولیک بعد از تعمیر ضروری است؟
در تعمیرات تخصصی، تست عملکردی می‌تواند بخش مهمی از کنترل کیفیت باشد. این تست کمک می‌کند مشکلاتی مانند افت دبی، نشتی داخلی یا عملکرد نامناسب پیش از نصب پمپ روی ماشین شناسایی شوند.
۳. آیا تمام پمپ‌ها را می‌توان تا فشار ۴۰۰ بار تست کرد؟
خیر. فشار مجاز تست به مدل پمپ، فشار کاری، طراحی قطعه، ظرفیت استند و الزامات سازنده بستگی دارد. بنابراین عدد ۴۰۰ بار نباید به‌عنوان فشار عمومی و قابل استفاده برای همه پمپ‌ها در نظر گرفته شود.
۴. دمای روغن هنگام تست هیدرولیک باید چقدر باشد؟
دمای آزمون باید متناسب با هدف تست و شرایط کاری تجهیز تعیین شود. در بسیاری از تست‌های عملکردی، رساندن روغن به محدوده دمای کاری سیستم باعث می‌شود نتایج به شرایط واقعی نزدیک‌تر شوند؛ اما یک دمای ثابت برای تمام تجهیزات وجود ندارد.
۵. آیا بعد از تست، گزارش عملکرد نیز ارائه می‌شود؟
بسته به نوع خدمت و توافق با کارفرما، می‌توان نتایج اندازه‌گیری مانند فشار، دبی، دما و سایر پارامترهای موردنیاز را در قالب گزارش فنی یا نمودار ارائه کرد. محتوای گزارش باید بر اساس نوع تست و تجهیزات اندازه‌گیری‌شده تعیین شود.
جمع‌بندی
تست هیدرولیک یکی از روش‌های مهم برای بررسی وضعیت تجهیزات هیدرولیکی پیش از نصب یا پس از تعمیر است. با استفاده از استند تست و ابزار دقیق مناسب می‌توان پارامترهایی مانند فشار، دبی، نشتی، دما و عملکرد کنترلی تجهیزات را در شرایط کنترل‌شده بررسی کرد.
تست پمپ، تست
شیر هیدرولیک، کالیبراسیون شیرهای پروپرشنال، تست هیدروموتور، بررسی سیلندرها و آزمون فشار از جمله خدماتی هستند که بسته به نوع تجهیز می‌توان انجام داد.
نکته مهم این است که شرایط تست نباید برای تمام تجهیزات یکسان در نظر گرفته شود. فشار، دما، مدت آزمون و معیار پذیرش باید بر اساس مدل قطعه، مشخصات سازنده، استاندارد مربوط و هدف آزمایش تعیین شوند.
در هیدروآزما، فرآیند تست با شناسایی و آماده‌سازی قطعه آغاز شده و پس از نصب روی استند، اندازه‌گیری پارامترهای موردنیاز و تحلیل نتایج، گزارش فنی متناسب با نوع آزمون ارائه می‌شود. این فرآیند می‌تواند به تشخیص دقیق‌تر ایرادات، کنترل کیفیت تعمیرات و کاهش ریسک نصب تجهیزات معیوب در مدار اصلی کمک کند.
