اصول اولیه و مزایای قالب‌گیری تزریقی

این فناوری به دلیل مزایای ساختاری خود، جایگاه ویژه‌ای در مهندسی تولید پیدا کرده است:

• تولید هندسه‌های پیچیده: امکان ساخت قطعاتی با جزئیات بسیار ظریف و پیچیده که تولید آن‌ها با روش‌های دیگر غیرممکن یا بسیار پرهزینه است.

• بهره‌وری اقتصادی در مقیاس بالا: با قابلیت تولید همزمان چند قطعه در یک چرخه، هزینه تمام‌شده نیروی کار به شدت کاهش می‌یابد.

• حداقل ضایعات مواد: ضایعات این فرآیند بسیار ناچیز بوده و راهگاه‌های اضافی یا قطعات معیوب را می‌توان مجدداً آسیاب و بازیافت کرد.

• تنوع بی‌نظیر متریال: سازگاری با طیف وسیعی از پلیمرها؛ از پلی‌پروپیلن (PP)‌های معمولی گرفته تا پلیمرهای مهندسی با کارایی بالا (مانند PEEK و ABS) برای کاربردهای خاص.

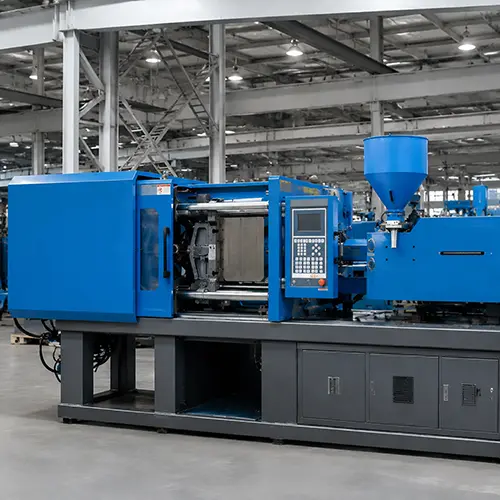

مراحل گام‌به‌گام فرآیند قالب‌گیری تزریقی

درک دقیق چرخه تولید به مهندسان فعال در صنایع ساخت و تولید کمک می‌کند تا بهینه‌سازی بهتری روی زمان سیکل (Cycle Time) دستگاه‌های تزریق داشته باشند:

1. بسته‌شدن قالب و آماده‌سازی: قالب دو نیمه‌ای روی صفحه دستگاه به طور کاملاً ایمن سوار شده و توسط گیره‌های قدرتمند هیدرولیکی قفل می‌شود. پارامترهای ابزار توسط اپراتور یا PLC دستگاه تنظیم می‌گردد.

2. تغذیه و ذوب گرانول‌ها: گرانول یا گلوله‌های پلاستیکی از طریق یک قیف (Hopper) به داخل محفطه گرم‌شده دستگاه هدایت می‌شوند. در این بخش، یک پیچ رفت‌وبرگشتی (Reciprocating Screw) مواد را فشرده، پلاستیکی کرده و به سمت جلو می‌راند.

3. تزریق مواد مذاب تحت فشار: یک نازل مقاوم، اتصال آب‌بندی‌شده‌ای بین محفظه و قالب ایجاد می‌کند. پلاستیک مذاب تحت فشار بسیار بالا از طریق نازل به داخل حفره‌های قالب (Cavities) تزریق می‌شود. ابزارهای صنعتی می‌توانند دارای چند حفره برای تولید همزمان چند قطعه باشند.

4. خنک‌سازی و شکل‌گیری: آب یا روغن با دمای کاملاً کنترل‌شده در کانال‌های تعبیه‌شده دور بدنه قالب به گردش درمی‌آید تا پلاستیک مذاب در زمان مشخصی خنک شود. با کاهش دما، پلاستیک دقیقاً فرم و شکل هندسی حفره قالب را به خود می‌گیرد.

5. پران و تخلیه قطعه: صفحه متحرک دستگاه قالب را باز می‌کند و پین‌های پران (Ejector Pins) با حرکتی رو به جلو، قطعه نهایی را از درون قالب به بیرون هُل می‌دهند.

6. انتقال و تکرار چرخه: معمولاً یک بازوی رباتیک قطعه نهایی را از داخل قالب برداشته و روی تسمه نقاله قرار می‌دهد. بلافاصله قالب بسته شده و چرخه تولید مجدداً از سر گرفته می‌شود.

سوالات متداول

۱. چرا تنظیم فشار غلتک‌ها در صنایع کاغذسازی اهمیت زیادی دارد؟

زیرا عدم تنظیم دقیق فشار هیدرولیک و پنوماتیک روی غلتک‌ها باعث ناهمواری ضخامت کاغذ، ایجاد پارگی در سرعت‌های بالا و کاهش کیفیت محصول نهایی می‌شود.

۲. چه نوع پلاستیک‌هایی در فرآیند قالب‌گیری تزریقی قابل استفاده هستند؟

طیف وسیعی از مواد ترموپلاستیک شامل پلی‌پروپیلن (PP)، پلی‌اتیلن (PE)، ABS، پلی‌کربنات و پلیمرهای مهندسی پیشرفته قابل استفاده در این فرآیند هستند.

۳. نقش سیستم هیدرولیک در دستگاه‌های تزریق پلاستیک چیست؟

سیستم هیدرولیک وظیفه تامین نیروی لازم برای قفل کردن قدرتمند قالب‌ها، حرکت مارپیچ تزریق و عملکرد مکانیزم پین‌های پران را بر عهده دارد.

۴. چطور می‌توان ضایعات مواد را در قالب‌گیری تزریقی به حداقل رساند؟

با تنظیم دقیق پارامترهای تزریق (مانند دما، فشار و سرعت تزریق)، بهینه‌سازی طراحی قالب و بازیافت ضایعات راهگاه‌ها می‌توان میزان هدررفت مواد را به صفر نزدیک کرد.
