مفاهیم پایه هیدرولیک و کاربرد آن

راهنمای جامع مفاهیم، قوانین پایه، کاربردها و عیب‌یابی در هیدرولیک

کلمه هیدرولیک از واژه یونانی «هیدرو» مشتق شده است. این کلمه به معنای جریان و حرکت مایعات است. در قرون گذشته، منظور از هیدرولیک فقط آب بود. اما بعدها این مفهوم گسترش یافت و شامل بهره‌برداری از آب، حرکت چرخ‌های آبی و مهندسی آب شد.

امروزه مفهوم هیدرولیک دیگر مختص به آب نیست. این علم شامل قواعد و کاربرد مایعات دیگر، به‌ویژه روغن معدنی، می‌شود. آب به دلیل داشتن خاصیت زنگ‌زدگی نمی‌تواند به عنوان سیال انتقال‌دهنده انرژی در صنایع به کار رود. در مقابل، روغن این مشکل را ندارد و امروزه برای انتقال انرژی در سیستم‌های کنترل بسیار پرکاربرد است.

به طور خلاصه، فنی که انتقال و تبدیل نیرو را به کمک مایعات انجام دهد، هیدرولیک نامیده می‌شود. از آنجا که هیدرولیک آبی ایجاد زنگ‌زدگی می‌کند، صنایع مختلف از هیدرولیک روغنی برای انتقال انرژی در سیستم‌های کنترلی بهره می‌برند.



تاریخچه و گستره کاربرد هیدرولیک

هیدرولیک شاخه‌ای از فیزیک است که با خواص مکانیکی سیالات سر و کار دارد و کاربرد این ویژگی‌ها را در علوم مهندسی بررسی می‌کند. با وجود اینکه حدود ۵۰ سال از شکل‌گیری این علم به شکل مدرن می‌گذرد، اما ریشه آن قدیمی است. پاسکال، دانشمند فرانسوی در قرن هفدهم، اصول و قوانین اساسی این علم را پایه‌گذاری کرد.

شاید ناتوانی در تولید واشرها و سطوح کاملاً پرداخت‌شده، دلیل اصلی عدم رشد این علم تا قبل از قرن بیستم بود. امروزه با پیشرفت‌های چشمگیر در ساخت مواد و روش‌های ماشین‌کاری، کاربرد سیالات در کنترل حرکات مختلف روز به روز بیشتر می‌شود.

پیشرفت‌های فناوری در عصر فضا و کامپیوتر، سرعت و کارایی سیستم‌های هیدرولیکی را دگرگون ساخته است، اما مبانی حاکم بر آن‌ها همچنان ثابت مانده است. این سیستم‌ها با آب، روغن و سایر سیالات کار می‌کنند و در کنار مایعات، گاهی از هوای فشرده یا گازهای تراکم‌پذیر نیز استفاده می‌شود.

کاربردهای هیدرولیک

نگاهی گذرا به صنایع مختلف، گستره وسیع کاربرد هیدرولیک را نشان می‌دهد. این فناوری در حوزه‌های زیر نقش کلیدی دارد:

• کشاورزی و خودروسازی

• صنایع هوایی و دفاعی

• راه‌سازی، ساختمان و راه‌آهن

• صنایع شیمیایی، چوب، دریایی و معدن‌کاری

• بسته‌بندی، نفت، چاپ، لاستیک‌سازی و نساجی

• صنعت فولاد و حتی منازل و مراکز عمومی

مثال‌هایی از کاربرد صنعتی

• صنایع هوایی: خلبان به کمک هیدرولیک، باز و بسته شدن چرخ‌ها، سکان‌های عمودی، بالابرها و بالچه‌ها را کنترل می‌کند.

• ریخته‌گری تحت فشار: برای ساخت قطعات آلومینیومی و منیزیومی سبک، از نیروی هیدرولیک جهت بستن قالب‌ها و تزریق فلز استفاده می‌شود. بدنه هواپیما نیز با پرس‌های کششی هیدرولیکی شکل می‌گیرد.

فناوری و چهار وظیفه اصلی سیستم هیدرولیک

هیدرولیک فناوری تولید، کنترل و انتقال قدرت توسط سیال تحت فشار است. به طور کلی، یک سیستم هیدرولیک چهار کار اساسی انجام می‌دهد:

1. تبدیل انرژی مکانیکی به قدرت سیال تحت فشار به کمک پمپ‌ها

2. انتقال سیال تا نقاط مورد نظر توسط لوله‌ها و شلنگ‌ها

3. کنترل فشار، جهت و جریان سیال به وسیله شیرها

4. انجام کار نهایی توسط عملگرها

مفاهیم و قوانین پایه در هیدرولیک

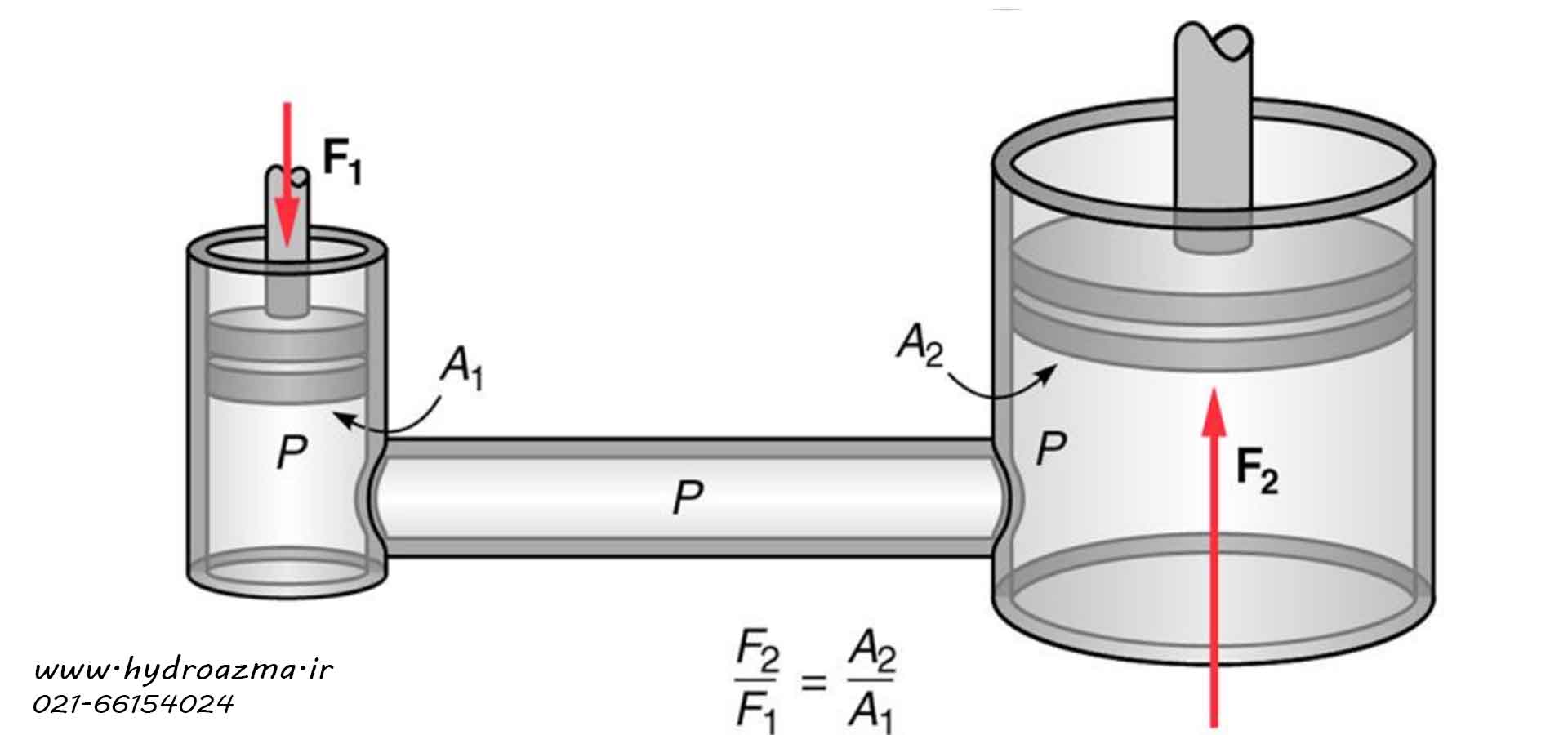

قانون پاسکال

قانون پاسکال پایه هیدرولیک نوین است. این قانون بیان می‌کند که فشار وارد بر هر نقطه از یک مایع محدود، به طور مساوی در تمام جهات منتقل می‌شود و با نیروی مساوی روی سطوح مساوی اثر می‌کند.

قوانین طلایی در هیدرولیک

• سیال تحت فشار همواره مسیر با مقاومت کمتر را برای عبور انتخاب می‌کند.

• پمپ تولید فشار نمی‌کند، بلکه تولید دبی می‌کند.

• فشار تنها در برابر مقاومت یک مانع ایجاد می‌شود.

با درک صحیح این اصول ساده اما بنیادین، می‌توان به راحتی حرکت سیال در خطوط انتقال را دنبال کرد و عملکرد سیستم را تحلیل نمود.

فشار کاری سیستم

فشار نتیجه مقاومت در برابر حرکت سیال است. برای محاسبه ریاضی فشار، نیرو را بر سطح تقسیم می‌کنند و واحد آن «بار» (Bar) است. در هیدرولیک عملی، معمولاً یک کیلوگرم بر سانتی‌مترمربع برابر با یک بار در نظر گرفته می‌شود.

با بالا بردن فشار در یک سیستم هیدرولیک، می‌توان از المان‌های کوچک‌تری برای رسیدن به تناژ مورد نظر استفاده کرد. همچنین قطر لوله‌ها کاهش یافته و هزینه‌های ساخت کمتر می‌شود. از سوی دیگر، افزایش فشار معایبی نیز دارد؛ از جمله افزایش دمای روغن، نشتی‌ها، اصطکاک و سایش. در این حالت فاصله زمانی سرویس‌ها باید کوتاه‌تر شود و نویز و پیک‌های فشاری نیز افزایش می‌یابند.

عملگرها و اجزای سیستم‌های هیدرولیک

اولین وظیفه یک واحد عملگر، ایجاد حرکت دلخواه یا انجام فیزیکی کار است. منابع ایجاد انرژی عملگرها شامل نیروی الکتریکی، هیدرولیکی و پنوماتیکی هستند. عملگرها به پنج دسته تقسیم می‌شوند:

1. عملگرهای الکترومکانیکی (موتورهای AC، DC و پله‌ای)

2. عملگرهای پیزوالکتریک

3. میکروموتورها

4. عملگرهای هیدرولیک و پنوماتیک



عیب‌یابی در سیستم‌های هیدرولیک

مشکلات رایج سیستم‌ها

• کمبود فشار یا کمبود دبی

• زوزه پمپ، سر و صدا و ارتعاشات غیرعادی

• حرارت بیش از حد سیستم

• حرکات نامنظم یا غلط عمل‌کننده‌ها

• استهلاک سریع قطعات

مراحل انجام عیب‌یابی

عیب‌یابی یعنی یافتن ریشه مشکل؛ این کار باید طی یک روند منطقی انجام شود:

1. بررسی دستورالعمل تعمیر و نگهداری

2. بررسی تاریخچه تعمیرات دستگاه

3. انجام بازدید اولیه و میدانی

4. تهیه لیست کامل ایرادات مشاهده‌شده

5. انجام محاسبات اولیه در صورت نیاز

6. تعیین عوامل کلی بروز مشکل

7. تعیین عوامل اختصاصی و جزئی

8. انجام آزمایشات و تست‌های مختلف

جدول مشخصات فنی محصول

برای بررسی دقیق این مباحث پایه، مشخصات آن به شرح زیر دسته‌بندی شده است:

خدمات مهندسی و صنعتی هیدروآزما در حوزه هیدرولیک صنعتی

برای راه‌اندازی و بهره‌برداری بهینه از سیستم‌ها در قالب یک مدار هیدرولیک استاندارد، شرکت هیدروآزما خدمات زیر را ارائه می‌دهد:

• تامین و واردات انواع قطعات، تجهیزات انتقال قدرت و پمپ هیدرولیک اصل.

• اجرای تست‌های عملکردی شامل تست هیدرولیک، تست پمپ هیدرولیک و تست شیر هیدرولیک با دستگاه تست هیدرولیک پیشرفته.

• خدمات تخصصی تعمیر پمپ هیدرولیک، تعمیر تجهیزات هیدرولیک و اورهال هیدرولیک سیستم‌های صنعتی.

• طراحی مدار هیدرولیک صنعتی و طراحی پاور پک هیدرولیک (یونیت هیدرولیک) متناسب با اصول مهندسی.

• ارائه خدمات مشاوره هیدرولیک و برگزاری دوره‌های آموزش هیدرولیک صنعتی و دوره آموزش هیدرولیک.

• تامین انواع شیر پروپرشنال و تجهیزات کنترلی در راستای ارتقای خدمات هیدرولیک صنعتی.

سوالات متداول

۱. آیا پمپ در سیستم هیدرولیک فشار تولید می‌کند؟

خیر؛ پمپ تنها تولید دبی (حجم جریان) می‌کند و فشار در اثر مقاومت در مقابل حرکت سیال ایجاد می‌شود.

۲. قانون پاسکال چه نقشی در هیدرولیک دارد؟

این قانون پایه هیدرولیک نوین است و بیان می‌کند که فشار وارد بر مایع محبوس به طور مساوی در تمام جهات منتقل می‌شود.

۳. مراحل استاندارد عیب‌یابی در سیستم‌های هیدرولیک چیست؟

بررسی دستورالعمل‌ها، تاریخچه تعمیرات، بازدید اولیه، لیست کردن ایرادات، تعیین عوامل کلی و اختصاصی و انجام تست‌های عملی است.
