آیا تمام پمپ ها نیاز به کاسه نمد دارند؟

داستان واقعی عیب‌یابی پمپ ویکرز (Vickers PVB): نقش حیاتی کاسه نمد در سیستم‌های هیدرولیک

روزی یک تعمیرگاه هیدرولیک شروع به تعمیر یک پمپ ویکرز مدل PVB کرد. طبق معمول پس از تأیید پیش‌فاکتور توسط مشتری، کار تعمیرات پمپ به وسیله متخصصان حرفه‌ای انجام شد و بعد از اتمام تعمیرات و موفقیت‌آمیز بودن تست، پمپ به مشتری تحویل داده شد تا اینکه فردای آن روز مشتری عصبانی با یک پلیت پیستون‌گیر شکسته و قطعات پمپ در داخل یک سطل برگشت.

حالا می‌خواهم یک راز کوچک را با شما در میان بگذارم. قطعات استفاده شده در تعمیر پمپ هرچند خوب بودند ولی قطعات خیلی اوریجینال و اصلی هم نبودند. با این حال با اطلاع سرپرست کارگاه تصمیم بر این شد که با لحاظ کردن ضمانت، بی‌صدا قطعات پمپ را با قطعات اصلی ویکرز تعویض کنیم. پمپ یک بار دیگر تعمیر شد و تحویل مشتری گردید. با این حال باز هم روزی دیگر گذشت و صبح روز بعد صاحب پمپ با قطعات شکسته‌ی همان پمپ در داخل همان سطل معروف برگشت!

نوع آسیب‌دیدگی پمپ همانند قبل بود و پلیت پیستون‌گیر و کفشک پیستون‌ها خرد شده بودند. اینجا بود که سوال‌ها در مورد شرایط کارکرد پمپ آغاز شدند. طبیعتاً اولین سوالی که در این نوع آسیب‌ها به ذهن می‌آید فشار زیاد پوسته است. پس، از مالک پمپ پرسیدیم که چند شیلنگ به پمپ بسته می‌شود؟ از آنجایی که خود او پمپ را روی دستگاه نصب کرده بود گفت که دو عدد، یکی برای فشار و دیگری برای مکش. وقتی که از او درباره شلنگ لیک پمپ پرسیدیم قاطعانه گفت که شیلنگ سومی در کار نیست. البته که او چیزی درباره هیدرولیک نمی‌دانست ولی کاملاً مطمئن بود که دستگاه او به همین صورت در پنج سال گذشته کار کرده بود و همچنین او دو دستگاه دیگر داشت که دقیقاً با همین نوع پمپ و به همین صورت کار می‌کردند.

بحث دو طرف همین‌طور ادامه پیدا کرد که یک طرف می‌گفت غیر‌ممکن است پمپی از این نوع بدون شیلنگ لیک سالم کار کند و مالک پمپ پافشاری می‌کرد که حداقل سه دستگاه دیگر مانند همین دارد که تمامی پورت‌ها به غیر از مکش و فشار کور هستند. بخش انتهایی پمپ را از همه زوایای ممکن بررسی کردیم تا ببینیم آیا راهگاه یا چک‌ولوی مخفی برای اتصال نشتی داخل پوسته به خط مکش وجود دارد که بی‌فایده بود و چیزی پیدا نشد. از نظر ما غیرممکن بود که این پمپ بدون لیک بتواند کار کند و با بسته بودن پورت لیک، نشتی داخل پوسته باعث افزایش فشار و آسیب دیدن پلیت پیستون‌گیر و آسیب‌های بعدی می‌شد.

رازگشایی و عیب‌یابی نهایی پمپ

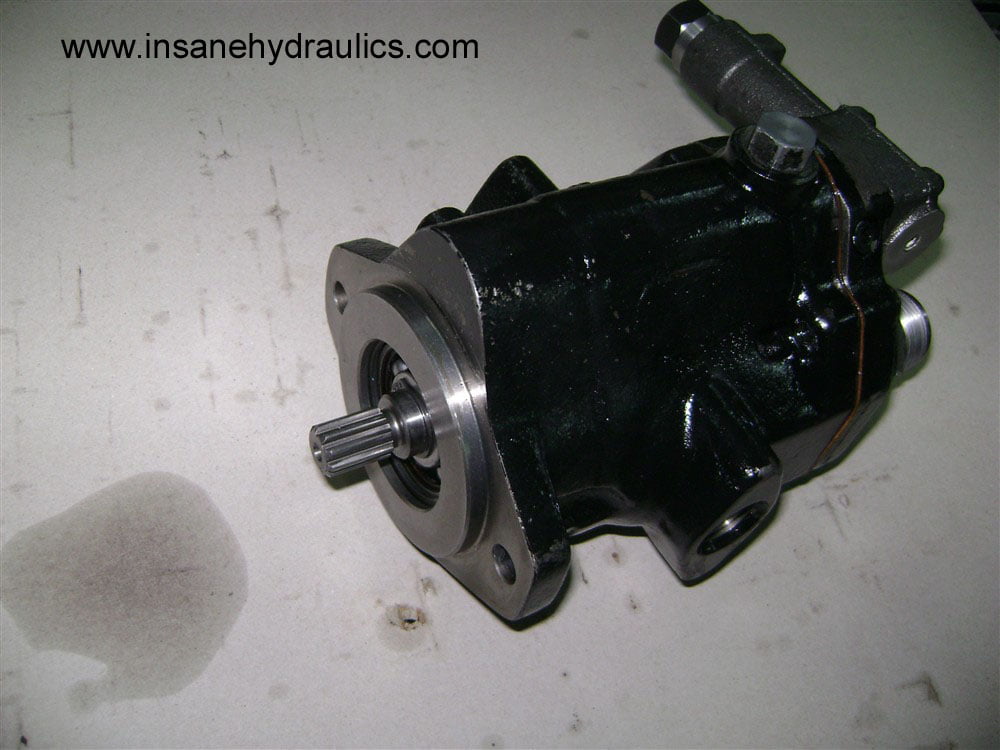

وقتی نظر من را درباره این موضوع پرسیدند (حتی از من درخواست شد که آیا می‌توانم به محل کار دستگاه‌ها بروم تا مطمئن شوم که پمپ‌ها همان‌طور که مشتری می‌گفت کار می‌کنند یا خیر؟) و من پمپ را روی میز کار دیدم، یک موضوع کوچک توجه من را جلب کرد و برای اینکه از شک خود مطمئن شوم پرسیدم که آیا می‌توانم شفت را جدا کنم تا چیزی را بررسی کنم؟

وقتی شفت را جدا کرده و مورد بررسی قرار دادم بلافاصله فهمیدم که چه خبر است و نظرم را در رابطه با مشکل گفتم؛ هر دو طرف درست می‌گفتند. کارگاه حق داشت که بگوید غیر‌ممکن است پمپ بدون خط لیک بتواند کار کند و مشتری نیز درباره بسته بودن تمام پورت‌ها به غیر از مکش و فشار اشتباهی نکرده بود. اما چطور چنین چیزی ممکن است؟

جواب این بود که این پمپ، پمپ انتهایی از یک مجموعه پمپ دوطبقه بود که روی هم مونتاژ شده بودند و روغن داخل پوسته از طریق بلبرینگ روی شفت به پوسته پمپ جلویی می‌رفت؛ که یعنی این پمپ فقط می‌توانست بدون کاسه نمد کار کند! ولی ما از کجا باید متوجه این امر می‌شدیم؟

خوب، اول از همه مکانیکی که پمپ را دمونتاژ کرده بود باید متوجه می‌شد که پمپ بدون هیچ کاسه‌نمدی آمده و برایش سؤال ایجاد می‌شد. اما حتی اگر او متوجه نمی‌شد یا اگر قرار بود مکانیک دیگری پمپ را مونتاژ کند، هنوز هم سه نشانه برای فهم این موضوع وجود داشت:

1. اولین مورد: اینکه هیچ ردی از کاسه نمد بر روی شفت نبود. هر کاسه‌نمدی مخصوصاً بعد از چند هزار ساعت کارکرد، رد خود را بر روی شفت باقی می‌گذارد.

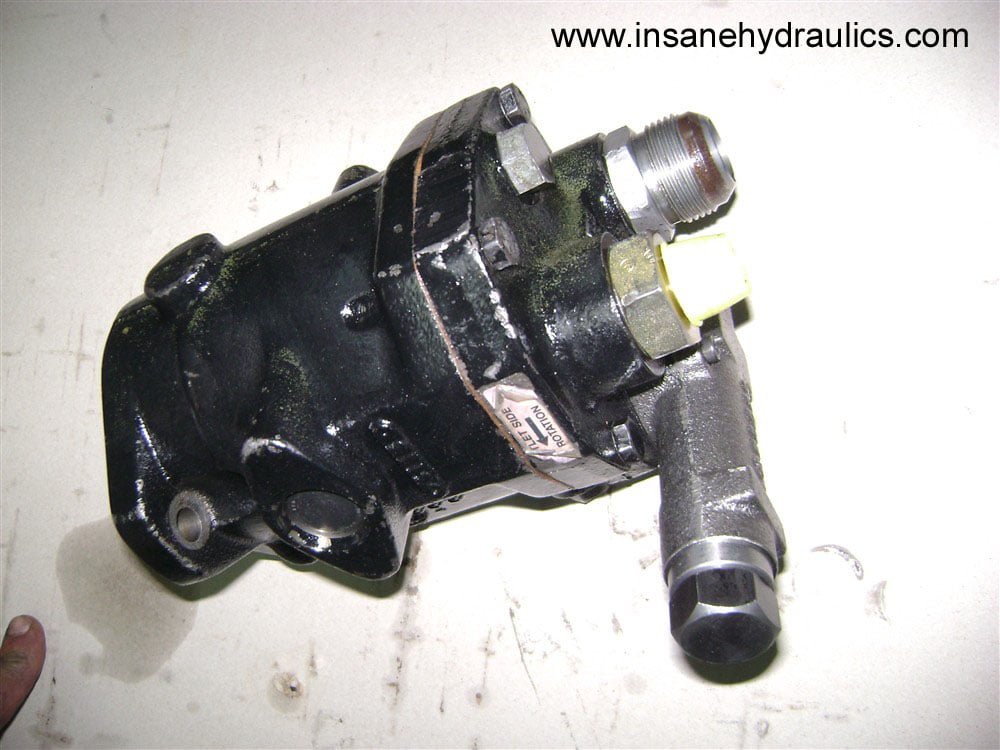

2. دوم این که: پورت لیک کور شده و کورکن آن کاملاً سفت شده بود (در اکثر موارد می‌توانید تفاوت بین کورکنی که فقط برای حمل‌ونقل بسته شده یا کورکنی که چندین سال از بسته بودن آن می‌گذرد را متوجه شوید).

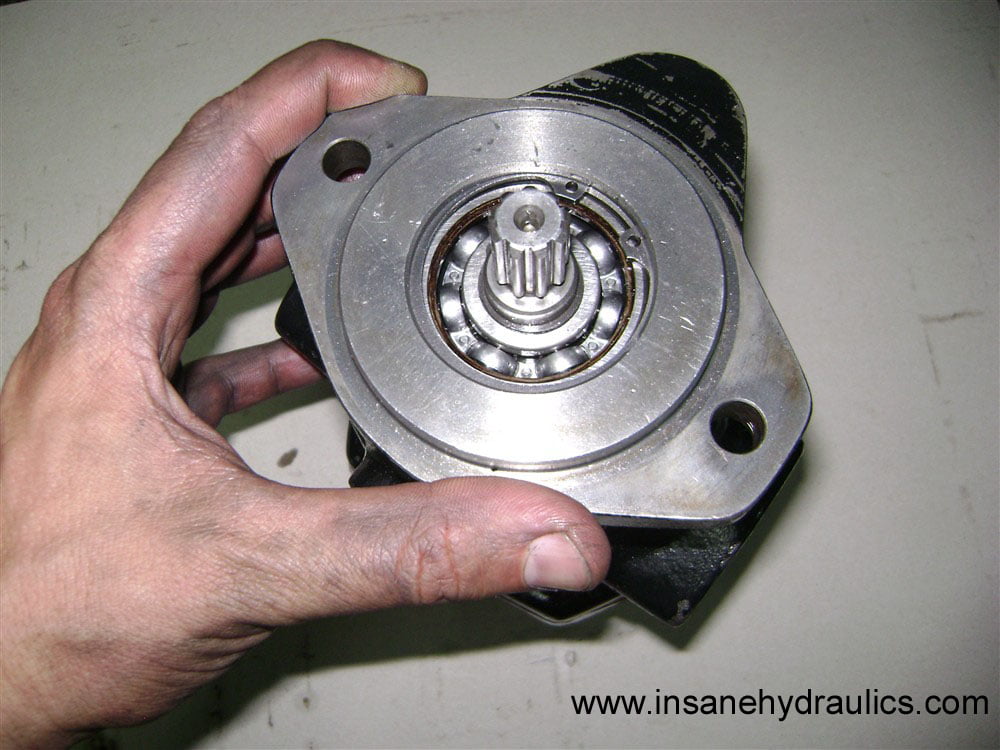

3. سوم این که: بلبرینگ سر شفت هیچ درپوشی نداشت. برخلاف استاندارد پمپ‌های PVB که بلبرینگ جلویی دارای درپوش است و داخل آن گریس دارد، در این مورد درپوش‌های روی آن به منظور جریان داشتن روغن جدا شده بود. این همان موضوع کوچکی بود که در ابتدا وقتی که پمپ را روی میز کار دیدم توجه مرا به خود جلب کرد.

بعضی از تولیدکنندگان تجهیزات هیدرولیکی ترجیح می‌دهند که به‌جای استفاده از پورت استاندارد لیک بر روی پمپ‌ها و هیدروموتورها، کاسه نمد را حذف کنند. البته این کار فقط برای دبی‌های نسبتاً پایین و فقط تجهیزاتی که روی یکدیگر مونتاژ می‌شوند و یا پمپ‌ها و هیدروموتورهایی که به یک گیربکس متصل می‌شوند (که در این مورد روغن نشت‌شده به روان‌کاری و خنک‌کاری گیربکس هم کمک می‌کند) قابل اجراست. این مسئله بسیار مهم است که این موارد را تشخیص دهید و به‌درستی با آن برخورد کنید و اگر برای تست آن‌ها روی دستگاه تست نیاز به نصب کاسه‌نمد بود، مطمئن شوید که پس از انجام تست، کاسه‌نمد جدا شود تا از خطر آسیب جدی به دستگاه مشتری و اعتبار شما جلوگیری شود.

ترجمه مهندس امیررضا مقدم

منبع: www.insanehydraulics.com

جدول مشخصات فنی محصول

برای بررسی دقیق تجهیزات و قطعات آب‌بندی در سیستم‌های هیدرولیک، مشخصات پایه‌ای آن به شرح زیر دسته‌بندی شده است:

خدمات مهندسی و صنعتی هیدروآزما در حوزه تعمیر و تامین قطعات هیدرولیک

برای راه‌اندازی، تنظیم و بهره‌برداری بهینه از سیستم‌ها در قالب یک مدار هیدرولیک استاندارد، شرکت هیدروآزما خدمات تخصصی زیر را ارائه می‌دهد:

• تامین و واردات انواع پمپ هیدرولیک، کاسه‌نمدها، کیت‌های آب‌بندی و قطعات اورجینال برندهای معتبر جهانی.

• اجرای دقیق تست‌های عملکردی شامل تست هیدرولیک، تست پمپ هیدرولیک و تست شیر هیدرولیک با استفاده از دستگاه تست هیدرولیک پیشرفته.

• خدمات تخصصی تعمیر پمپ هیدرولیک (مانند پمپ‌های پیستونی ویکرز)، تعمیر تجهیزات هیدرولیک و اورهال هیدرولیک سیستم‌های صنعتی.

• طراحی مدار هیدرولیک صنعتی و طراحی پاور پک هیدرولیک (یونیت هیدرولیک) متناسب با اصول مهندسی و مدیریت نشتی.

• ارائه خدمات مشاوره هیدرولیک و برگزاری دوره‌های تخصصی آموزش هیدرولیک صنعتی و دوره آموزش هیدرولیک.

• تامین انواع شیر پروپرشنال و قطعات مرتبط در راستای ارتقای سطح خدمات هیدرولیک صنعتی.

سوالات متداول

۱. نقش کاسه نمد در پمپ‌های هیدرولیک چیست؟

کاسه نمد وظیفه آب‌بندی شفت، جلوگیری از خروج روغن از پوسته و مدیریت خطوط نشتی (لیک) را در پمپ‌ها و هیدروموتورها بر عهده دارد.

۲. چرا حذف کاسه نمد در برخی پمپ‌های دوقلو انجام می‌شود؟

در پمپ‌های دوطبقه که روی هم مونتاژ می‌شوند، برای برقراری جریان روغن بین پوسته‌ها و روانکاری بهتر، گاهی طراحان کاسه‌نمد را حذف کرده و روغن از طریق بلبرینگ عبور می‌کند.

۳. علائم خرابی یا اشتباه در نصب تجهیزات آب‌بندی پمپ چیست؟

افزایش فشار داخل پوسته، خرابی پلیت پیستون‌گیر، شنیده شدن صداهای غیرعادی و ایجاد نشتی‌های روغن در بخش شفت از نشانه‌های اصلی است.
