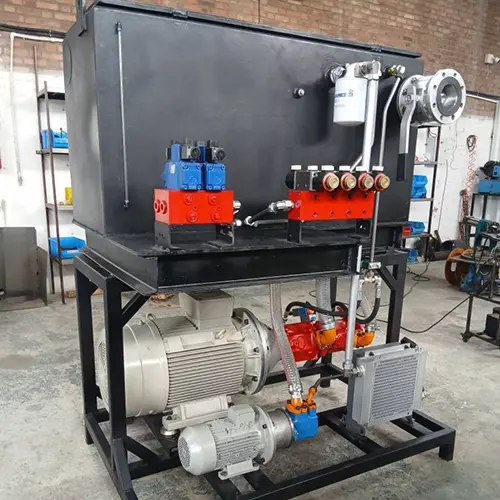

پاور پک هیدرولیک چیست؟
در صنایع مدرن، تأمین پایدار انرژی سیال تحت فشار نقش مهمی در عملکرد و بهره‌وری ماشین‌آلات دارد. پاور پک هیدرولیک (Hydraulic Power Pack) که با عنوان یونیت هیدرولیک نیز شناخته می‌شود، یک مجموعه مستقل است که انرژی مکانیکی موتور را به توان هیدرولیکی تبدیل می‌کند. این توان برای به حرکت درآوردن انواع جک‌ها، سیلندرها و هیدروموتورها در ماشین‌آلات و خطوط تولید مورد استفاده قرار می‌گیرد.
پاور پک‌ها به دلیل توان بالا، کنترل مناسب و قابلیت استفاده در شرایط کاری سنگین، در صنایعی مانند فولاد، پتروشیمی، ماشین‌آلات تزریق پلاستیک، پرس‌های صنعتی و تجهیزات سنگین کاربرد گسترده‌ای دارند.
مجموعه مهندسی هیدروآزما به عنوان یکی از مجموعه‌های فعال در زمینه طراحی و ساخت سیستم‌های هیدرولیک، در این مقاله به زبان ساده اما تخصصی بررسی می‌کند که پاور پک هیدرولیک چیست، چگونه کار می‌کند، از چه اجزایی تشکیل شده و در چه صنایعی کاربرد دارد. همچنین به نکات مهم نگهداری و خدمات تخصصی مرتبط با این تجهیزات می‌پردازیم.
پاور پک هیدرولیک چگونه کار می‌کند و چه وظیفه‌ای دارد؟
عملکرد یک پاور پک هیدرولیک از دریافت انرژی توسط موتور آغاز می‌شود. موتور، پمپ هیدرولیک را به حرکت درمی‌آورد و پمپ با مکش روغن از مخزن، آن را به داخل مدار ارسال می‌کند. روغن در ادامه با فشار و دبی مورد نیاز به سمت عملگرهایی مانند جک یا هیدروموتور هدایت می‌شود.
یک نکته مهم این است که پمپ هیدرولیک به‌تنهایی فشار ایجاد نمی‌کند. وظیفه اصلی پمپ ایجاد جریان یا دبی است. زمانی که این جریان در برابر مقاومت بار، شیرها یا سایر اجزای مدار قرار می‌گیرد، فشار در سیستم شکل می‌گیرد.
پس از انجام کار توسط عملگر، روغن از مسیر برگشت وارد مخزن می‌شود. در این مسیر معمولاً عملیات فیلتراسیون و کنترل دما انجام می‌شود تا سیال برای ورود دوباره به مدار آماده باشد. این چرخه به صورت مداوم تکرار می‌شود و امکان انتقال پایدار توان در سیستم را فراهم می‌کند.
چرخه جریان سیال و کنترل فشار در پاور پک
در یک مدار هیدرولیک استاندارد، روغن ابتدا از مسیر مکش وارد پمپ می‌شود. پس از خروج از پمپ، سیال از بخش‌های کنترلی مدار عبور کرده و به سمت عملگر هدایت می‌شود.
شیر فشارشکن (Relief Valve) وظیفه دارد فشار سیستم را در محدوده ایمن نگه دارد. پس از آن، روغن می‌تواند از طریق بلوک منیفولد به شیرهای کنترل جهت، شیرهای کنترل جریان و در سیستم‌های دقیق‌تر به شیر پروپرشنال هدایت شود.
استفاده از شیر پروپرشنال امکان کنترل دقیق‌تر جریان، فشار یا حرکت عملگر را فراهم می‌کند و در ماشین‌آلاتی که به کنترل نرم و دقیق نیاز دارند، اهمیت زیادی دارد.
تفاوت اصطلاحی پاور پک و یونیت هیدرولیک
در بسیاری از محیط‌های صنعتی، اصطلاحات پاور پک و یونیت هیدرولیک به جای یکدیگر استفاده می‌شوند. با این حال، در برخی پروژه‌ها می‌توان تفاوتی میان این دو در نظر گرفت.
- پاور پک: معمولاً به یک مجموعه فشرده و نسبتاً استاندارد شامل مخزن، موتور، پمپ و بلوک منیفولد گفته می‌شود.
- یونیت هیدرولیک: معمولاً به سیستم‌های بزرگ‌تر و سفارشی‌تر گفته می‌شود که می‌توانند تجهیزات بیشتری مانند سیستم فیلتراسیون پیشرفته، مبدل حرارتی، مدار Load Sensing و سیستم کنترل PLC داشته باشند.
بنابراین، تفاوت این دو اصطلاح همیشه قطعی نیست و بیشتر به ساختار و کاربرد پروژه بستگی دارد.
نکته کارگاهی هیدروآزما: برای اتصال پمپ و الکتروموتور باید از کوپلینگ مناسب و هم‌محوری دقیق استفاده شود. ناهم‌محوری می‌تواند باعث ایجاد لرزش و صدا، افزایش فشار روی بیرینگ‌ها و کاهش عمر کاسه‌نمد پمپ شود.
اجزای اصلی تشکیل‌دهنده یک پاور پک هیدرولیک صنعتی
یک پاور پک هیدرولیک صنعتی از چندین بخش مکانیکی، هیدرولیکی و کنترلی تشکیل می‌شود. انتخاب صحیح هر کدام از این اجزا تأثیر مستقیمی بر عملکرد، طول عمر و راندمان سیستم دارد.
۱. الکتروموتور یا موتور احتراقی؛ محرک اولیه
موتور وظیفه تأمین انرژی مکانیکی مورد نیاز پمپ را بر عهده دارد. در بسیاری از کاربردهای صنعتی از الکتروموتور استفاده می‌شود، اما در تجهیزات قابل حمل یا پروژه‌هایی که دسترسی به برق محدود است، موتورهای احتراقی نیز کاربرد دارند.
توان موتور باید بر اساس عواملی مانند فشار کاری، دبی مورد نیاز پمپ، راندمان سیستم و شرایط کاری انتخاب شود. انتخاب نادرست توان می‌تواند باعث افزایش مصرف انرژی، داغ شدن موتور و کاهش عمر تجهیزات شود.
۲. پمپ هیدرولیک صنعتی
پمپ هیدرولیک یکی از مهم‌ترین اجزای پاور پک است و وظیفه ایجاد جریان روغن در مدار را بر عهده دارد.
نوع پمپ با توجه به فشار، دبی، سرعت کار، میزان حساسیت سیستم و شرایط کاری انتخاب می‌شود:
- پمپ پیستونی: مناسب برای فشارهای بالا و کاربردهای سنگین صنعتی.
- پمپ کارتریجی یا پره‌ای: دارای عملکرد نرم و صدای نسبتاً پایین و مناسب برای برخی ماشین‌آلات صنعتی.
- پمپ دنده‌ای: ساختار ساده، قیمت مناسب و مقاومت خوب در کاربردهای عمومی و فشارهای متوسط.
انتخاب پمپ باید بر اساس مشخصات واقعی مدار انجام شود و نمی‌توان یک نوع پمپ را برای تمام کاربردها مناسب دانست.
۳. مخزن ذخیره روغن هیدرولیک
مخزن یا Tank فقط محل ذخیره روغن نیست. این بخش در خنک‌کاری سیال، جدا شدن حباب‌های هوا و ته‌نشینی بخشی از آلودگی‌ها نیز نقش دارد.
در طراحی مخزن معمولاً از صفحه بافل (Baffle Plate) برای جدا کردن مسیر روغن برگشتی از قسمت مکش استفاده می‌شود. نشانگر سطح و دما، فیلتر هواکش و شیر یا درپوش تخلیه نیز از اجزای مهم مخزن هستند.
حجم مخزن باید با توجه به دبی پمپ، نوع مدار، شرایط کاری و میزان حرارت تولیدشده تعیین شود.
۴. بلوک منیفولد و شیرآلات کنترلی
بلوک منیفولد امکان نصب و یکپارچه‌سازی بسیاری از شیرهای هیدرولیکی را فراهم می‌کند و می‌تواند تعداد زیادی از لوله‌ها و اتصالات را کاهش دهد.
بسته به طراحی مدار، شیرهای کنترل جهت، شیرهای فشارشکن، شیرهای کنترل جریان، قفل‌کن‌های هیدرولیکی و سایر تجهیزات کنترلی روی منیفولد نصب می‌شوند.
این ساختار علاوه بر کاهش فضای مورد نیاز، می‌تواند تعداد نقاط مستعد نشتی را کاهش داده و دسترسی به تجهیزات را برای تعمیر و نگهداری آسان‌تر کند.
۵. سیستم فیلتراسیون و مبدل حرارتی
آلودگی روغن یکی از عوامل مهم خرابی تجهیزات هیدرولیکی است. به همین دلیل، استفاده از فیلتر مناسب در مسیرهای مختلف مدار اهمیت زیادی دارد.
بسته به طراحی سیستم می‌توان از فیلترهای مکش، فشار و برگشت استفاده کرد. همچنین برای کنترل دمای روغن، مبدل‌های حرارتی آب‌خنک یا کولرهای هواخنک به کار گرفته می‌شوند.
انتخاب سیستم خنک‌کاری باید بر اساس میزان حرارت تولیدشده، دمای محیط و شرایط کاری دستگاه انجام شود.
جدول مقایسه‌ای انواع پاور پک هیدرولیک و کاربردهای صنعتی
برای انتخاب مناسب‌تر، می‌توان انواع پاور پک هیدرولیک را بر اساس فشار، دبی، ابعاد و کاربرد صنعتی با یکدیگر مقایسه کرد:
| دسته‌بندی پاور پک | دامنه فشار معمول | دامنه دبی پمپ | صنایع و تجهیزات هدف | مزیت برجسته فنی |
|---|---|---|---|---|
| پاور پک سنگین و سفارشی | ۲۵۰ تا ۴۰۰+ بار | ۵۰ تا ۴۰۰ L/min | فولاد، ریخته‌گری، نورد و پرس‌های سنگین | امکان استفاده از پمپ‌های دبی متغیر و Load Sensing |
| پاور پک استاندارد صنعتی | ۱۰۰ تا ۲۵۰ بار | ۱۵ تا ۱۰۰ L/min | تزریق پلاستیک، دایکاست و خطوط مونتاژ | طراحی استاندارد و منیفولد ماژولار |
| مینی پاور پک | ۵۰ تا ۱۸۰ بار | ۲ تا ۱۰ L/min | بالابرها، جک‌های خودرو و رمپ‌ها | ابعاد کوچک و نصب آسان |
| پاور پک هیدرولیک پرتابل | ۱۰۰ تا ۳۵۰ بار | ۵ تا ۳۰ L/min | تعمیرات میدانی و تجهیزات امدادی | قابلیت جابه‌جایی و استفاده در محل |
نکته: محدوده فشار و دبی هر پاور پک باید بر اساس طراحی واقعی مدار و مشخصات قطعات انتخاب شود و اعداد جدول صرفاً برای مقایسه گروه‌های مختلف تجهیزات هستند.
اصول نگهداری پیشگیرانه و افزایش طول عمر پاور پک هیدرولیک
نگهداری منظم یکی از مهم‌ترین عوامل در افزایش عمر پاور پک هیدرولیک است. آلودگی روغن، دمای بالا، تنظیم نادرست فشار و فرسودگی قطعات می‌توانند به مرور باعث کاهش راندمان و خرابی سیستم شوند.
مهم‌ترین اقدامات نگهداری عبارت‌اند از:
- کنترل کیفیت و تمیزی روغن: وضعیت روغن و فیلترها باید به صورت دوره‌ای بررسی شود. کنترل کلاس تمیزی سیال بر اساس استاندارد ISO 4406 نیز در سیستم‌های حساس اهمیت زیادی دارد.
- تنظیم صحیح فشار کاری: فشار شیر فشارشکن باید متناسب با نیاز واقعی مدار تنظیم شود. افزایش غیرضروری فشار باعث اتلاف انرژی و افزایش حرارت روغن خواهد شد.
- کنترل دمای روغن: افزایش بیش از حد دمای روغن می‌تواند به آب‌بندها و سایر قطعات آسیب بزند و عملکرد سیستم را کاهش دهد.
- بازرسی نشتی‌ها: اتصالات، شیلنگ‌ها، شیرها و آب‌بندها باید به صورت دوره‌ای بررسی شوند.
- تست تجهیزات: انجام تست‌های دوره‌ای با دستگاه تست هیدرولیک می‌تواند به شناسایی نشتی داخلی، افت راندمان پمپ و مشکلات عملکردی پیش از خرابی جدی کمک کند.
نکته کارگاهی هیدروآزما: هنگام تعویض روغن، فقط تخلیه سیال قدیمی کافی نیست. بهتر است مخزن، فیلترها و بخش‌های مرتبط نیز بررسی و در صورت نیاز تمیز شوند. ترکیب روغن تازه با روغن آلوده یا اکسیدشده می‌تواند کیفیت سیال جدید را کاهش دهد.
خدمات تخصصی مهندسی هیدروآزما در زمینه پاور پک‌های صنعتی
مجموعه مهندسی هیدروآزما با تکیه بر دانش فنی و تجربه در حوزه خدمات هیدرولیک صنعتی، خدمات مختلفی را برای طراحی، ساخت، تعمیر و نگهداری سیستم‌های هیدرولیک ارائه می‌دهد.

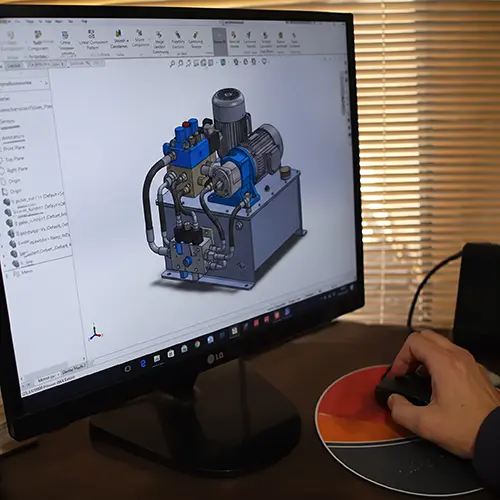

طراحی پاور پک هیدرولیک سفارشی
در پروژه‌های صنعتی، طراحی پاور پک باید بر اساس نیاز واقعی دستگاه انجام شود. محاسبه فشار و دبی، انتخاب پمپ، تعیین حجم مخزن، انتخاب شیرآلات و طراحی مدار هیدرولیک از مراحل مهم این فرآیند هستند.
نوسازی و تعمیر یونیت‌های هیدرولیک
در صورت فرسودگی تجهیزات، همیشه تعویض کامل یونیت ضروری نیست. بررسی وضعیت قطعات، بازسازی پمپ و شیرآلات، تعویض آب‌بندها و فلاشینگ مدار می‌تواند در بسیاری از پروژه‌ها به افزایش عمر سیستم کمک کند.
تست پاور پک زیر بار
پیش از تحویل تجهیزات، انجام تست عملکردی و بررسی پارامترهایی مانند فشار، دبی، نشتی و دمای کاری اهمیت زیادی دارد. این کار به شناسایی ایرادات احتمالی پیش از نصب در خط تولید کمک می‌کند.
تأمین قطعات هیدرولیک
تأمین قطعات مورد نیاز سیستم مانند پمپ، شیرآلات و آکومولاتور نیز بخشی از خدمات تخصصی حوزه هیدرولیک است. انتخاب قطعه باید بر اساس مشخصات فنی و سازگاری آن با مدار انجام شود.
جمع‌بندی؛ پاور پک هیدرولیک چه نقشی در صنعت دارد؟
پاور پک هیدرولیک قلب تأمین توان بسیاری از ماشین‌آلات و تجهیزات صنعتی است. این مجموعه با ترکیب موتور، پمپ، مخزن، شیرآلات، منیفولد، سیستم فیلتراسیون و تجهیزات کنترل دما، انرژی مکانیکی را به توان هیدرولیکی تبدیل می‌کند و آن را در اختیار عملگرهای سیستم قرار می‌دهد.
عملکرد مناسب پاور پک فقط به انتخاب یک پمپ قدرتمند وابسته نیست. طراحی مدار هیدرولیک، انتخاب صحیح اجزا، کنترل آلودگی روغن، مدیریت دما، تنظیم فشار و نگهداری منظم همگی در عملکرد نهایی سیستم تأثیر دارند.
به همین دلیل، در پروژه‌های صنعتی بهتر است طراحی و ساخت پاور پک بر اساس نیاز واقعی دستگاه و شرایط کاری انجام شود. هیدروآزما نیز با ارائه خدماتی مانند طراحی پاور پک هیدرولیک، ساخت یونیت، تعمیر تجهیزات هیدرولیک و تست عملکردی می‌تواند در مراحل مختلف اجرای یک پروژه هیدرولیکی در کنار صنایع باشد.
جدول خلاصه نکات کلیدی مقاله
| عنوان موضوع | خلاصه و نکات کلیدی |
|---|---|
| پاور پک چیست؟ | مجموعه‌ای برای تولید، کنترل و انتقال توان هیدرولیکی به عملگرهای سیستم |
| اجزای اصلی | الکتروموتور، پمپ هیدرولیک، مخزن، منیفولد، شیرآلات، فیلتر و سیستم خنک‌کاری |
| عوامل مهم در طراحی | فشار، دبی، توان موتور، حجم مخزن، نوع پمپ و شرایط کاری |
| نگهداری و عیب‌یابی | کنترل آلودگی روغن، دما، فشار، نشتی و انجام تست‌های دوره‌ای |
| خدمات هیدروآزما | طراحی، ساخت، نوسازی، تعمیر و تست پاور پک‌های هیدرولیکی |
سوالات متداول
۱. ظرفیت بهینه مخزن روغن در یک پاور پک هیدرولیک چگونه تعیین می‌شود؟
حجم مخزن به دبی پمپ، نوع مدار، شرایط کاری و میزان حرارت تولیدشده بستگی دارد. در بسیاری از مدارهای صنعتی، حجم مخزن در محدوده چند برابر دبی پمپ در دقیقه در نظر گرفته می‌شود؛ اما مقدار نهایی باید بر اساس شرایط واقعی سیستم تعیین شود.
۲. علت صدای ناهنجار و زوزه در پاور پک هیدرولیک چیست؟
کاویتاسیون، ورود هوا به مسیر مکش، گرفتگی فیلتر، نامناسب بودن ویسکوزیته روغن و ناهم‌محوری میان پمپ و موتور از دلایل رایج ایجاد صدای غیرعادی هستند. برای تشخیص دقیق، باید مدار و وضعیت قطعات بررسی شود.
۳. چرا استفاده از بلوک منیفولد در ساخت پاور پک توصیه می‌شود؟
منیفولد می‌تواند تعداد زیادی از لوله‌ها و اتصالات را حذف کند. در نتیجه، فضای کمتری اشغال می‌شود، نقاط مستعد نشتی کاهش پیدا می‌کنند و دسترسی به شیرآلات برای سرویس و تعمیر ساده‌تر می‌شود.
۴. تفاوت مدار باز و مدار بسته در سیستم هیدرولیک چیست؟
در مدار باز، روغن پس از عبور از عملگر به مخزن بازمی‌گردد و دوباره توسط پمپ مکش می‌شود. در مدار بسته، سیال بین پمپ و عملگرهایی مانند هیدروموتور در یک حلقه اصلی گردش می‌کند. انتخاب میان این دو ساختار به نوع کاربرد و طراحی سیستم بستگی دارد.
۵. هیدروآزما چه خدماتی برای پاور پک‌های هیدرولیک ارائه می‌دهد؟
هیدروآزما خدماتی مانند طراحی و ساخت پاور پک هیدرولیک، نوسازی و تعمیر یونیت‌ها، تست عملکردی و زیر بار و تأمین تجهیزات و قطعات هیدرولیک را ارائه می‌دهد.
همین حالا برای مشاوره رایگان و استعلام قیمت قطعات با ما تماس بگیرید.
