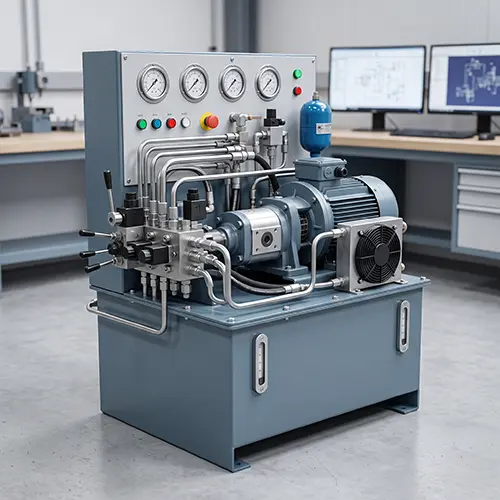

طراحی پاور پک هیدرولیک؛ ساخت یونیت هیدرولیک سفارشی در هیدروآزما
پاور پک یا یونیت هیدرولیک یکی از بخشهای اصلی بسیاری از ماشینآلات و خطوط صنعتی است. این مجموعه وظیفه دارد توان مکانیکی موتور را به فشار و جریان روغن تبدیل کند تا عملگرهایی مانند جکهای هیدرولیکی و هیدروموتورها بتوانند طبق نیاز سیستم کار کنند.
به همین دلیل، کیفیت عملکرد یک مدار هیدرولیک تا حد زیادی به طراحی درست پاور پک وابسته است. انتخاب اشتباه پمپ، کوچک یا بزرگ بودن مخزن، طراحی نامناسب مسیر لولهها، کنترل نکردن دمای روغن یا انتخاب نادرست شیرآلات میتواند باعث کاهش راندمان، افزایش مصرف انرژی و حتی خرابی زودهنگام تجهیزات شود.
از این رو، طراحی پاور پک هیدرولیک فقط کنار هم قرار دادن چند قطعه مانند پمپ، موتور، مخزن و شیر نیست. در یک طراحی اصولی باید فشار و دبی مورد نیاز، سیکل کاری دستگاه، دمای محیط، نوع روغن، شرایط نصب، فضای موجود و میزان بار سیستم از ابتدا بررسی شوند.
مجموعه مهندسی هیدروآزما با بهرهگیری از تیم متخصص در زمینه طراحی مدار، انتخاب تجهیزات، ساخت و مونتاژ، امکان طراحی و ساخت انواع یونیتهای هیدرولیک سفارشی را برای کاربردهای صنعتی فراهم میکند. در ادامه، مراحل اصلی طراحی، انتخاب قطعات، ساخت، تست و نکات مهم نگهداری پاور پکهای هیدرولیک را بررسی میکنیم.

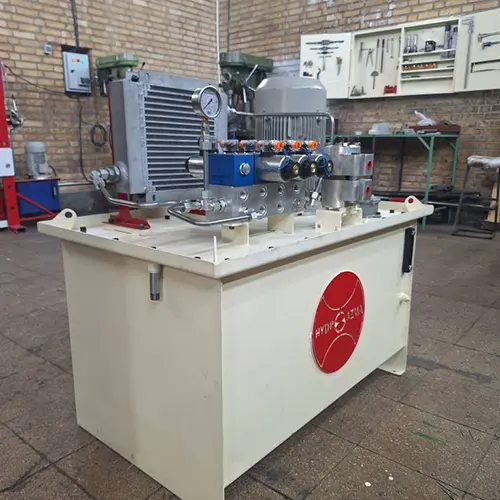

اصول و استانداردهای طراحی پاور پک هیدرولیک صنعتی
طراحی یک پاور پک هیدرولیک باید از نیاز واقعی دستگاه شروع شود، نه از انتخاب چند قطعه آماده. در مرحله اول باید مشخص شود که سیستم قرار است چه کاری انجام دهد، چه مقدار نیرو لازم دارد و این نیرو با چه سرعتی باید ایجاد شود.
در یک طراحی اصولی، مواردی مانند حداکثر فشار کاری، دبی مورد نیاز، مدت زمان کارکرد، دمای محیط، نوع و ویسکوزیته روغن، شرایط نصب و کلاس پاکیزگی سیال بررسی میشوند.
بعد از مشخص شدن این پارامترها، طراحی مدار هیدرولیک انجام میشود و اجزای اصلی یونیت بر اساس مشخصات به دست آمده انتخاب میشوند.
هدف از این فرآیند، ساخت پاور پکی است که علاوه بر تأمین توان مورد نیاز، مصرف انرژی و تولید حرارت آن نیز در محدوده قابل قبول باشد.
۱. محاسبات مهندسی فشار، دبی و توان الکتروموتور
یکی از مهمترین مراحل در طراحی مدار هیدرولیک، مشخص کردن فشار و دبی مورد نیاز سیستم است.
برای مثال، اگر جک هیدرولیکی باید نیروی مشخصی تولید کند، ابتدا سطح مؤثر پیستون و نیروی مورد نیاز محاسبه میشود. سپس فشار لازم برای رسیدن به این نیرو به دست میآید.
از طرف دیگر، سرعت حرکت جک تعیین میکند که چه مقدار دبی باید توسط پمپ تأمین شود.
توان مورد نیاز برای محرک پمپ نیز با در نظر گرفتن فشار، دبی و راندمان سیستم محاسبه میشود:
در این رابطه:
- Q: دبی پمپ بر حسب لیتر بر دقیقه
- p: فشار کاری بر حسب بار
- ηt: راندمان کلی سیستم
برای انتخاب الکتروموتور نباید فقط به توان محاسبهشده توجه کرد. شرایط واقعی کار، میزان بار، نحوه راهاندازی و احتمال افزایش فشار نیز باید در نظر گرفته شود.
انتخاب صحیح موتور کمک میکند پاور پک در زمان کار مداوم تحت فشار قرار نگیرد و احتمال افزایش دما یا آسیب دیدن موتور کاهش پیدا کند.
۲. محاسبه حجم و هندسه بهینه مخزن روغن هیدرولیک
مخزن در یک یونیت هیدرولیک فقط محلی برای نگهداری روغن نیست. این بخش در خنک شدن سیال، جدا شدن حبابهای هوا و تهنشین شدن بخشی از آلودگیها نیز نقش دارد.
حجم مخزن باید بر اساس دبی پمپ، سیکل کاری و شرایط حرارتی سیستم تعیین شود. در بسیاری از سیستمهای صنعتی، بهصورت تقریبی حجم مخزن را چند برابر دبی نامی پمپ در نظر میگیرند؛ با این حال، این مقدار یک قانون ثابت برای همه پروژهها نیست و باید با توجه به شرایط واقعی سیستم محاسبه شود.
در طراحی مخزن معمولاً موارد زیر اهمیت زیادی دارند:
- استفاده از صفحه جداکننده یا Baffle
- طراحی مناسب مسیر مکش و برگشت روغن
- قرار دادن فیلتر هوا روی مخزن
- استفاده از نشانگر سطح و دمای روغن
- پیشبینی مسیر مناسب برای تخلیه و سرویس روغن
- در نظر گرفتن فضای کافی برای انبساط حرارتی روغن
نکته کارگاهی هیدروآزما: محل قرارگیری لوله مکش و برگشت باید به شکلی انتخاب شود که جریان برگشتی مستقیماً وارد مسیر مکش نشود. ایجاد فاصله مناسب بین این دو مسیر به کاهش تلاطم و ورود هوا به پمپ کمک میکند.

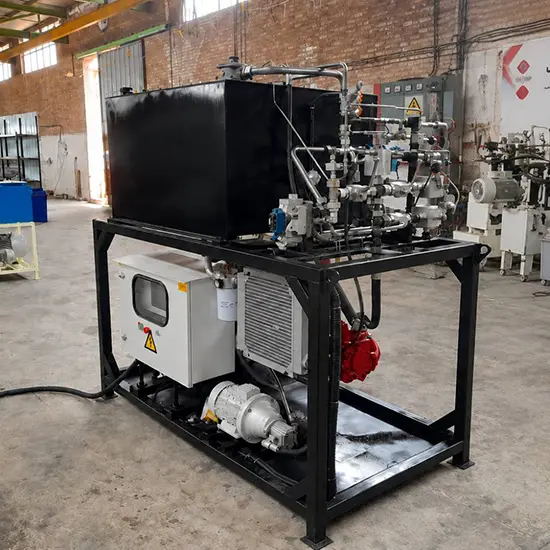

اجزای کلیدی و مراحل انتخاب تجهیزات در طراحی پاور پک هیدرولیک
یک پاور پک صنعتی از چندین قطعه تشکیل شده است که باید با یکدیگر هماهنگ باشند. حتی اگر هر قطعه بهتنهایی کیفیت بالایی داشته باشد، انتخاب نامناسب آن نسبت به سایر اجزای سیستم میتواند عملکرد کل یونیت را تحت تأثیر قرار دهد.
به همین دلیل، در ساخت پاور پک هیدرولیک باید تمام اجزا به صورت یک مجموعه واحد بررسی شوند.

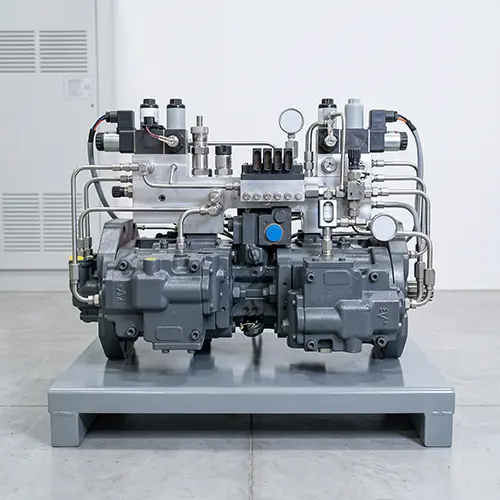

پمپ هیدرولیک و محرک اولیه
پمپ یکی از مهمترین اجزای پاور پک است؛ زیرا وظیفه ایجاد جریان روغن را بر عهده دارد. انتخاب پمپ باید بر اساس فشار، دبی، نوع کارکرد، میزان صدای قابل قبول و شرایط کاری انجام شود.
برخی از پمپهای رایج عبارتاند از:
- پمپهای پیستونی: برای فشارهای بالا و کاربردهای صنعتی سنگین گزینه مناسبی هستند.
- پمپهای پرهای: به دلیل عملکرد نسبتاً نرم و صدای مناسب، در برخی ماشینآلات صنعتی کاربرد زیادی دارند.
- پمپهای دندهای: ساختار سادهتر و هزینه مناسبتری دارند و برای بسیاری از مدارهای فشار متوسط استفاده میشوند.
در پروژههای صنعتی سنگین، گاهی استفاده از پمپهای دبی متغیر میتواند به کاهش مصرف انرژی کمک کند؛ بهخصوص زمانی که سیستم در طول سیکل کاری به دبی ثابتی نیاز ندارد.
بلوک منیفولد و چیدمان شیرآلات کنترل
در بسیاری از پاور پکهای جدید، به جای استفاده گسترده از شیلنگ و لولههای متعدد، از بلوک منیفولد استفاده میشود.
در این روش، تعدادی از شیرهای مدار روی یک بلوک ماشینکاریشده نصب میشوند. نتیجه این کار میتواند کاهش تعداد اتصالات، اشغال فضای کمتر و کاهش احتمال نشتی باشد.
بسته به نوع مدار، تجهیزاتی مانند موارد زیر روی منیفولد قرار میگیرند:
- شیر کنترل جهت
- شیر اطمینان یا Relief Valve
- شیر کنترل فشار
- شیر کنترل جریان
- شیرهای پروپرشنال
- شیرهای یکطرفه
- سنسورها و تجهیزات اندازهگیری
در مدارهایی که کنترل دقیق فشار یا دبی اهمیت دارد، استفاده از شیر پروپرشنال میتواند امکان کنترل تدریجی پارامترهای هیدرولیکی را فراهم کند.
سیستم فیلتراسیون و مدیریت خنککاری سیال
آلودگی و افزایش دمای روغن از عوامل مهم کاهش عمر قطعات هیدرولیکی هستند.
وجود ذرات آلوده در روغن میتواند باعث سایش پمپ، شیرها و سایر قطعات شود. به همین دلیل، طراحی سیستم فیلتراسیون باید متناسب با حساسیت تجهیزات انجام شود.
در یک سیستم مناسب ممکن است از فیلترهای مختلف در مسیر مکش، فشار یا برگشت استفاده شود. همچنین در سیستمهایی که حرارت زیادی تولید میکنند، استفاده از مبدل حرارتی یا خنککن روغن ضروری است.
انتخاب خنککن باید بر اساس عواملی مانند دمای محیط، توان حرارتی سیستم، دمای مجاز روغن و شرایط کاری انجام شود.
جدول مقایسهای مشخصات فنی انواع پاور پک هیدرولیک در هیدروآزما
نوع پاور پک به شرایط کاری و نیاز دستگاه بستگی دارد. برای مثال، یک یونیت کوچک مورد استفاده در بالابر را نمیتوان با همان منطق یک پاور پک سنگین مورد استفاده در خطوط فولاد طراحی کرد.
| نوع پاور پک | دامنه فشار کاری | دامنه دبی خروجی | نوع پمپ معمول | صنایع و کاربردهای هدف |
|---|---|---|---|---|
| پاور پک سنگین صنعتی | ۲۵۰ تا ۴۰۰+ بار | ۵۰ تا ۵۰۰+ L/min | پیستونی دبی متغیر | صنایع فولاد، متالورژی، خطوط نورد و ریختهگری |
| پاور پک استاندارد صنعتی | ۱۰۰ تا ۲۵۰ بار | ۲۰ تا ۱۲۰ L/min | پرهای / پیستونی | دستگاههای تزریق پلاستیک، پرسهای صنعتی و دایکاست |
| مینی پاور پک | ۵۰ تا ۲۰۰ بار | ۲ تا ۱۵ L/min | دندهای مینیاتوری | بالابرها، رمپهای بارگیری و تجهیزات پرتابل |
| پاور پک مناسب محیطهای خاص | بسته به طراحی | بسته به نیاز سیستم | دندهای / پیستونی | صنایع نفت، گاز، پتروشیمی و معادن |
نکته: اعداد جدول، بازههای متداول هستند و مشخصات نهایی هر پاور پک باید بر اساس نیاز واقعی پروژه تعیین شود.
مراحل اجرایی و تست عملکردی پاور پک در کارگاه تخصصی هیدروآزما
ساخت یونیت هیدرولیک زمانی نتیجه مطلوبی خواهد داشت که طراحی، ساخت، مونتاژ و تست در یک فرآیند منظم انجام شوند.
در هیدروآزما، فرآیند ساخت پاور پک را میتوان در چند مرحله اصلی دنبال کرد:
- مرحله اول – طراحی مفهومی و شبیهسازی مدار: ابتدا نیازهای دستگاه بررسی شده، مدار هیدرولیک طراحی میشود و مشخصات قطعات اصلی تعیین میشوند. در صورت نیاز، مدل سهبعدی یونیت و منیفولد نیز آماده میشود.
- مرحله دوم – ساخت مخزن و ماشینکاری منیفولد: مخزن بر اساس ابعاد و ظرفیت مورد نیاز ساخته میشود. سپس بلوک منیفولد ماشینکاری شده و محل نصب شیرها و اتصالات روی آن ایجاد میشود.
- مرحله سوم – مونتاژ تجهیزات و لولهکشی هیدرولیک: الکتروموتور، پمپ، شیرآلات، فیلترها، اتصالات و سایر تجهیزات نصب میشوند. مسیر لولهکشی نیز بر اساس نقشه طراحیشده اجرا میشود.
- مرحله چهارم – فلاشینگ و پاکسازی مدار: پیش از بهرهبرداری، خطوط و اجزای مدار باید تا حد امکان از آلودگیهای ناشی از فرآیند ساخت و مونتاژ پاک شوند. میزان پاکیزگی روغن نیز باید متناسب با حساسیت تجهیزات کنترل شود.
- مرحله پنجم – تست عملکردی زیر بار: در مرحله نهایی، فشار و دبی سیستم اندازهگیری میشود و عملکرد یونیت، نشتیها، دمای روغن و رفتار تجهیزات در شرایط کاری بررسی میشود.
نکته کارگاهی هیدروآزما: قبل از راهاندازی نهایی، بررسی کیفیت جوشها، اتصالات و مسیرهای روغن اهمیت زیادی دارد. همچنین تست مناسب مخزن و کنترل نشتی باید پیش از ورود پاور پک به خط تولید انجام شود.
چرا خدمات طراحی پاور پک هیدرولیک در هیدروآزما متمایز است؟
انتخاب یک مجموعه متخصص برای طراحی پاور پک هیدرولیک فقط به معنای سفارش ساخت یک مخزن و نصب چند قطعه نیست. یک طراحی مناسب باید از مرحله شناخت نیاز دستگاه تا تست نهایی ادامه داشته باشد.
خدمات هیدروآزما در این حوزه میتواند مزایایی مانند موارد زیر داشته باشد:
- انتخاب تجهیزات متناسب با پروژه: استفاده از برندها و قطعات معتبر مانند Bosch Rexroth، Parker، Vickers، Eaton و Hydac، متناسب با نیاز فنی پروژه.
- توجه به مصرف انرژی: در پروژههایی که سیکل کاری متغیر است، بررسی استفاده از پمپهای دبی متغیر و سیستمهایی مانند Load Sensing میتواند به کاهش مصرف انرژی کمک کند.
- ارائه مستندات مهندسی: تهیه نقشه مدار، لیست قطعات، اطلاعات فنی و مستندات مربوط به تست و راهاندازی.
- امکان خدمات پس از ساخت: دسترسی به خدمات فنی، تأمین قطعات و تعمیر تجهیزات هیدرولیک در صورت نیاز میتواند نگهداری سیستم را سادهتر کند.
- تست پیش از تحویل: بررسی عملکرد پاور پک قبل از نصب نهایی، احتمال بروز مشکلات در زمان راهاندازی را کاهش میدهد.
در پروژههای صنعتی، این موارد اهمیت زیادی دارند؛ زیرا خرابی یک یونیت ممکن است باعث توقف بخشی از خط تولید شود و هزینه آن بسیار بیشتر از هزینه اولیه طراحی باشد.
جدول خلاصه نکات کلیدی مقاله
| محور مهندسی | خلاصه و نکات کلیدی |
|---|---|
| اصول اولیه طراحی | محاسبه فشار و دبی، انتخاب توان مناسب موتور و بررسی شرایط کاری |
| طراحی مخزن روغن | تعیین حجم مناسب، استفاده از بافل، فیلتر هوا و طراحی صحیح مسیر مکش و برگشت |
| انتخاب پمپ و شیرآلات | انتخاب تجهیزات بر اساس فشار، دبی، سیکل کاری و میزان کنترل مورد نیاز |
| کنترل دما و پاکیزگی | فیلتراسیون مناسب و استفاده از خنککن متناسب با بار حرارتی |
| آزمون و تحویل نهایی | بررسی فشار، دبی، نشتی، دمای روغن و عملکرد یونیت قبل از بهرهبرداری |
سوالات متداول
۱. چگونه توان دقیق الکتروموتور را برای یک پاور پک هیدرولیک محاسبه کنیم؟
برای محاسبه اولیه توان موتور میتوان از فشار و دبی مورد نیاز پمپ و راندمان سیستم استفاده کرد. با این حال، توان نهایی موتور باید با توجه به شرایط کاری، فشار واقعی، نوع پمپ و نحوه کارکرد دستگاه انتخاب شود.
۲. علت اصلی داغ شدن بیش از حد یونیت هیدرولیک پس از راهاندازی چیست؟
تنظیم نامناسب شیر اطمینان، کارکرد طولانی در فشار بالا، کوچک بودن مخزن، خنککاری ناکافی و نشتی داخلی از دلایل رایج افزایش دمای روغن هستند. بررسی دقیق مدار برای پیدا کردن علت اصلی ضروری است.
۳. چرا استفاده از بلوکهای منیفولد بر لولهکشی سنتی ترجیح داده میشود؟
منیفولد میتواند تعداد اتصالات و مسیرهای لولهکشی را کاهش دهد. در نتیجه، فضای کمتری اشغال میشود و احتمال نشتی نیز کاهش پیدا میکند. البته انتخاب بین منیفولد و لولهکشی باید با توجه به نوع پروژه انجام شود.
۴. در طراحی پاور پک برای مناطق گرمسیری چه الزاماتی باید رعایت شود؟
در مناطق گرم، کنترل دمای روغن اهمیت بیشتری پیدا میکند. انتخاب خنککن مناسب، توجه به حجم مخزن، انتخاب روغن با گرانروی مناسب و استفاده از سنسورهای کنترل دما میتواند به پایداری سیستم کمک کند.
۵. زمان مورد نیاز برای طراحی و ساخت یک یونیت هیدرولیک سفارشی در هیدروآزما چقدر است؟
زمان پروژه به ظرفیت پاور پک، نوع پمپ و شیرآلات، ابعاد مخزن، پیچیدگی مدار و نیازهای سفارشی بستگی دارد. بنابراین زمان دقیق طراحی و ساخت پس از بررسی مشخصات فنی پروژه اعلام میشود.
جمعبندی و نتیجهگیری
طراحی پاور پک هیدرولیک یک فرآیند مهندسی است که از شناخت نیاز دستگاه شروع میشود و تا انتخاب قطعات، طراحی مدار، ساخت مخزن، مونتاژ، تست و تحویل نهایی ادامه پیدا میکند.
در این فرآیند، تنها انتخاب یک پمپ قدرتمند یا موتور با توان بالا کافی نیست. فشار و دبی باید متناسب با نیاز سیستم انتخاب شوند، مخزن باید ظرفیت و ساختار مناسبی داشته باشد و فیلتراسیون و خنککاری نیز از ابتدا در طراحی در نظر گرفته شوند.
همچنین استفاده از تجهیزات باکیفیت، طراحی درست منیفولد و انجام تست هیدرولیک و عملکردی پیش از نصب نهایی میتواند احتمال خرابی و توقف خط تولید را کاهش دهد.
برای پروژههایی که نیازهای خاص صنعتی دارند، همکاری با یک مجموعه متخصص در خدمات هیدرولیک صنعتی میتواند از همان مرحله طراحی، بسیاری از هزینههای ناشی از انتخاب اشتباه قطعات و اصلاحات بعدی را کاهش دهد.
همین حالا برای مشاوره رایگان و استعلام قیمت قطعات با ما تماس بگیرید.
