پاور پک یا یونیت هیدرولیک به عنوان قلب تپنده و منبع تغذیه اصلی در سیستم‌های مکانیکی و خطوط تولید شناخته می‌شود. این مجموعه مهندسی وظیفه تبدیل انرژی الکتریکی یا احتراقی به توان سیال تحت فشار را بر عهده دارد. شناخت دقیق اجزای پاور پک نه تنها به طراحان و مهندسان در انتخاب صحیح تجهیزات کمک می‌کند، بلکه نقشی حیاتی در عیب‌یابی سریع، نگهداری پیشگیرانه و افزایش طول عمر کل مدار هیدرولیکی ایفا می‌نماید.
یک نقص کوچک در هر یک از اجزای پاور پک هیدرولیک می‌تواند موجب افت شدید فشار، افزایش غیرعادی دما و در نهایت توقف کامل خط تولید کارخانه گردد. مجموعه مهندسی هیدروآزما با سال‌ها تجربه در زمینه طراحی، ساخت و تست یونیت‌های هیدرولیکی، در این راهنمای تخصصی به تشریح جامع تمامی قطعات تشکیل‌دهنده پاورپک، وظایف فنی آنها و نکات کلیدی در انتخاب و نگهداری می‌پردازد.

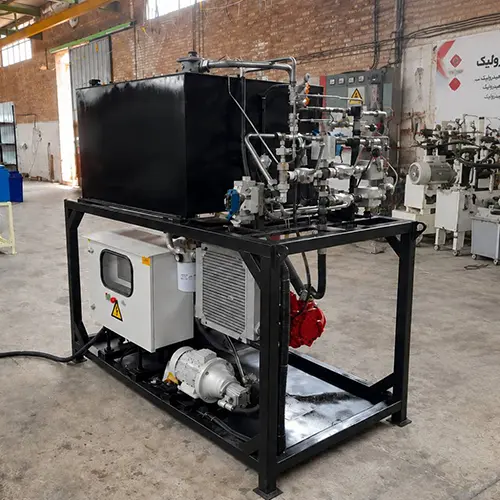

دسته‌بندی و معرفی اصلی‌ترین اجزای پاور پک هیدرولیک
اجزای تشکیل‌دهنده یک پاورپک هیدرولیکی بر اساس وظیفه عملکردی به چهار گروه اصلی تقسیم می‌شوند: بخش تولید توان (محرک و پمپ)، بخش ذخیره و آماده‌سازی سیال (مخزن و فیلترها)، بخش کنترل و هدایت (بلوک منیفولد و شیرآلات) و بخش تنظیم حرارتی و پایش (خنک‌کننده‌ها و سنسورها).
هماهنگی دینامیکی میان این قطعات، راندمان کلی سیستم را تضمین کرده و مانع از هدررفت انرژی و استهلاک قطعات می‌گردد.
۱. الکتروموتور و سیستم کوپلینگ (محرک اولیه)
الکتروموتور وظیفه تأمین گشتاور مکانیکی برای چرخش شفت پمپ را دارد. انتخاب توان الکتروموتور بر مبنای حاصل‌ضرب دبی در فشار با احتساب ضریب راندمان صورت می‌پذیرد.
بین شفت پمپ و الکتروموتور از گلدانی (Bellhousing) و کوپلینگ‌های انعطاف‌پذیر لاستیکی یا پلی‌یورتانی استفاده می‌شود تا ارتعاشات جذب شده و عدم انطباق‌های محوری خنثی گردد.
۲. پمپ هیدرولیک صنعتی (مولد دبی)
پمپ هیدرولیک سیال را از مخزن مکیده و به سمت مدار هدایت می‌کند. انتخاب پمپ متناسب با فشار کاری و حساسیت کاربری انجام می‌شود:
-
پمپ‌های پیستونی (Axial/Radial): انتخابی استاندارد برای فشارهای بالا (۲۵۰ تا ۴۰۰ بار) در کارخانجات فولاد و پرس‌های سنگین.
-
پمپ‌های کارتریجی (Vane): دارای صدای فوق‌العاده کم و جریان یکنواخت، مناسب برای خطوط تزریق پلاستیک.
-
پمپ‌های دنده‌ای (Gear): مقاوم، اقتصادی و ایده‌آل برای مینی‌پاورپک‌ها و فشارهای متوسط.
۳. مخزن روغن هیدرولیک و تجهیزات جانبی (Reservoir)
لازم است بدانید مخزن روغن فضایی برای آرامش سیال، خروج حباب‌های هوا، ته‌نشینی ذرات معلق و تبادل حرارتی است. مخزن استاندارد باید دارای صفحه بافل میانی (Baffle Plate)، لوله مکش و برگشت تا زیر سطح روغن، نشانگر چشمی سطح و دما (Sight Level Gauge)، درپوش تخلیه مغناطیسی و فیلتر هواکش تنفسی (Breather Cap) باشد.
۴. بلوک منیفولد و شیرآلات کنترل هیدرولیک
بلوک منیفولد به عنوان مرکز توزیع جریان عمل کرده و با حذف لوله‌کشی‌های اضافی، از بروز نشتی جلوگیری می‌کند:
-
شیر فشارشکن (Relief Valve): تنظیم سقف فشار کاری و تخلیه روغن اضافی به مخزن جهت ایمنی سیستم.
-
شیرهای کنترل جهت (Directional Control Valves): تعیین مسیر حرکت سیال به سمت جک‌ها و هیدروموتورها.
-
شیر پروپرشنال و سروو: برای کنترل پیوسته، بسیار دقیق و الکترونیکی سرعت و فشار در خطوط اتوماتیک.
-
شیر یک‌طرفه (Check Valve) و قفل‌کن هیدرولیک: جلوگیری از برگشت بار و حفظ ایمنی مدار در زمان توقف.
۵. سیستم فیلتراسیون و کنترل تمیزی سیال
بیش از ۷۵ درصد خرابی‌های هیدرولیک ناشی از ذرات آلاینده است. سیستم فیلتراسیون در پاورپک شامل صافی خط مکش (Suction Strainer)، فیلتر خط فشار با سنسور گرفتگی و فیلتر خط برگشت است تا پاکیزگی روغن بر اساس استاندارد ISO 4406 حفظ گردد.
۶. سیستم‌های تبادل حرارتی (مبدل‌ها و خنک‌کننده‌ها)
برای تثبیت دمای کاری روغن در محدوده مجاز (۴۰ تا ۵۵ درجه سانتی‌گراد)، از رادیاتورهای فن‌دار هواخنک یا مبدل‌های صفحه‌ای و پوسته‌لوله‌ای آب‌خنک استفاده می‌شود تا از افت ویسکوزیته و سوختن آب‌بندها جلوگیری به عمل آید.
نکته کارگاهی هیدروآزما: هنگام مونتاژ فیلتر مکش در مخزن، اطمینان حاصل کنید که توری مکش حداقل ۵ سانتی‌متر بالاتر از کف مخزن قرار گیرد تا لجن‌ها و ذرات ته‌نشین‌شده به داخل پمپ کشیده نشوند.
جدول مقایسه‌ای و مشخصات فنی اجزای اصلی پاور پک هیدرولیک
در جدول زیر مشخصات فنی، وظایف، استانداردهای انتخاب و علائم خرابی رایج در اجزای کلیدی پاورپک مقایسه شده‌اند:
| نام جزء پاور پک | وظیفه اصلی در مدار | معیار کلیدی انتخاب مهندسی | شایع‌ترین علائم خرابی و فرسودگی |
| الکتروموتور | تأمین توان مکانیکی برای چرخش پمپ | توان (kW)، سرعت دوران (RPM)، کلاس حفاظتی IP | داغ شدن غیرعادی، صدای ارتعاش و سوختن سیم‌پیچ |
| پمپ هیدرولیک | مکش روغن و تولید دبی سیال | دبی (L/min)، فشار کاری، راندمان حجمی | صدای زوزه (کاویتاسیون)، افت دبی و لرزش شدید |
| مخزن روغن | ذخیره روغن، خنک‌کاری و حباب‌گیری | ظرفیت (۳ تا ۵ برابر دبی پمپ)، ضخامت ورق | نشت روغن از جوش‌ها، بالارفتن دمای سیال |
| بلوک منیفولد | تجمیع شیرآلات و حذف لوله‌کشی | جنس آلیاژ (آلومینیوم/فولاد)، ابعاد گذرگاه‌ها | نشتی اورینگ‌های زیر شیری، ترک‌خوردگی بدنه |
| شیر فشارشکن | حفاظت مدار در برابر اضافه‌بار | دامنه تنظیم فشار، سرعت پاسخگویی، ظرفیت دبی | نوسان فشار، عدم توانایی در بالا بردن بار |
| فیلتر خط فشار | جداسازی ذرات میکرونی پیش از شیرآلات | نرخ میکروناژ ($\beta$-ratio)، فشار شکست المن | فعال شدن سنسور گرفتگی، افت فشار ناگهانی |
| مبدل حرارتی | کاهش دمای روغن به محدوده مجاز | ظرفیت دفع حرارت (kW)، دبی روغن و آب | افزایش مداوم دمای روغن به بالای ۶۵ درجه |
نکات کلیدی در انتخاب و هماهنگی اجزای پاور پک هیدرولیک
طراحی و انتخاب اجزای پاور پک یک فرآیند سیستماتیک است که نیازمند هماهنگی دقیق بین قطعات است:
-
هماهنگی توان موتور و دبی پمپ: انتخاب پمپ با دبی بیش از حد نیاز منجر به مصرف بی‌رویه برق و گرمایش شدید روغن به دلیل تخلیه مکرر از شیر فشارشکن می‌شود. در مقابل، انتخاب پمپ کوچک موجب کندی حرکت عملگرها می‌گردد.
-
بهینه‌سازی مسیرهای منیفولد و کاهش افت فشار: طراحی غیر اصولی مجاری داخلی منیفولد و گوشه‌های تیز باعث ایجاد توربولانس (جریان آشفته) و افت فشار هیدرولیکی می‌گردد. در هیدروآزما مجاری داخلی با شبیه‌سازی دینامیک سیالات (CFD) بهینه‌سازی می‌شوند.
-
اهمیت استفاده از آکومولاتور در مدار: در مدارهایی که نیاز به دبی لحظه‌ای بالا دارند، افزودن آکومولاتور به پاورپک امکان استفاده از پمپ و الکتروموتور با ابعاد کوچک‌تر را فراهم کرده و ضربات ناشی از قطع و وصل شیرها را مستهلک می‌کند.
نکته کارگاهی هیدروآزما: برای جلوگیری از کاویتاسیون، همواره قطر لوله مکش را به گونه‌ای محاسبه کنید که سرعت جریان سیال در خط مکش از ۱ متر بر ثانیه تجاوز نکند (سرعت ایده‌آل ۰.۶ تا ۰.۹ متر بر ثانیه است).
مزایای استفاده از قطعات استاندارد و مهندسی در اجزای پاور پک
استفاده از اجزای استاندارد با کیفیت صنعتی بالا در مجموعه هیدروآزما تضمین‌کننده ویژگی‌های زیر است:
-
کاهش چشمگیر صدای کارکرد: استفاده از پمپ‌های کم‌صدا و شاسی‌های مجهز به دمپرهای لرزه‌گیر استاندارد.
-
حذف نشتی‌های خارجی: بهره‌گیری از منیفولدهای دقیق ماشین‌کاری‌شده با CNC و اورینگ‌های مرغوب مقاوم در برابر حرارت.
-
سهولت در سرویس و نگهداری: دسترسی آسان به تمامی فیلترها، شیرآلات و درگاه‌های تست فشار (Pressure Test Points).
-
سازگاری با کنترلرهای هوشمند: امکان نصب سنسورهای فشار، دما و پایش آلودگی متصل به سیستم مانیتورینگ PLC.
جدول خلاصه نکات کلیدی مقاله:
| محور فنی | خلاصه نکات و توصیه‌های کلیدی |
| وظیفه کلی اجزا | تبدیل، انتقال، هدایت، تصفیه و خنک‌کاری توان سیال تحت فشار برای عملگرها |
| قلب محرک | هماهنگی دقیق توان الکتروموتور و دبی پمپ هیدرولیک با ضریب اطمینان استاندارد |
| کنترل جریان و فشار | بهره‌گیری از بلوک‌های منیفولد و شیرهای کنترلی جهت حذف لوله‌کشی و نشتی |
| مدیریت آلودگی و دما | فیلتراسیون چندمرحله‌ای بر اساس ISO 4406 و تثبیت دما بین ۴۰ تا ۵۵ درجه سانتی‌گراد |
| رویکرد مهندسی هیدروآزما | محاسبات تخصصی، به‌کارگیری قطعات اورجینال اروپایی و تست بارگذاری در بنچ تست |
سوالات متداول
۱. شایع‌ترین دلیل سوختن الکتروموتور در پاور پک هیدرولیک چیست؟
تنظیم فشار شیر فشارشکن بالاتر از توان نامی موتور، قفل شدن مکانیکی پمپ هیدرولیک به دلیل ورود براده، ناهم‌محوری شفت موتور و پمپ، یا افت ولتاژ شبکه برق از مهم‌ترین دلایل سوختن الکتروموتور هستند.
۲. چرا تعبیه صفحه بافل (Baffle Plate) در مخزن روغن ضروری است؟
صفحه بافل لوله مکش را از لوله برگشت جدا می‌کند؛ این کار مانع از مکش مستقیم روغن داغ و حباب‌دار برگشتی شده و زمان کافی برای خروج حباب‌ها و ته‌نشینی ذرات ناخالصی در کف مخزن فراهم می‌آورد.
۳. فیلتر مکش و فیلتر خط فشار در پاور پک چه تفاوتی با هم دارند؟
فیلتر مکش دارای توری مش درشت (معمولاً ۱۲۵ میکرون) برای جلوگیری از ورود ذرات بزرگ به پمپ بدون افت فشار مکش است؛ در حالی که فیلتر خط فشار با توری بسیار ریز (۳ تا ۱۰ میکرون) ذرات میکرونی را پیش از ورود به شیرآلات حساس جذب می‌کند.
۴. چه زمانی باید از شیرهای پروپرشنال بر روی منیفولد پاور پک استفاده شود؟
هنگامی که نیاز به کنترل بسیار نرم، تدریجی و دقیق سرعت، شتاب و فشار جک‌ها یا هیدروموتورها باشد و ایجاد شوک‌های فشاری به کیفیت محصول یا ساختار مکانیکی دستگاه آسیب بزند.
۵. خدمات هیدروآزما در زمینه تأمین و تعمیر اجزای پاور پک شامل چه مواردی است؟
هیدروآزما تمامی خدمات شامل محاسبات مهندسی، طراحی و ماشین‌کاری منیفولد، ساخت مخزن، تأمین پمپ‌ها و شیرآلات اورجینال اروپایی، نوسازی قطعات مستهلک و تست عملکردی یونیت را با گارانتی ارائه می‌دهد.
