در مهندسی مدرن، انتقال و کنترل توان با چگالی بالا یکی از بخشهای مهم در راهاندازی و عملکرد خطوط تولید است. هیدرولیک صنعتی دانشی کاربردی برای انتقال، کنترل و تبدیل نیرو به کمک مایعات تحت فشار است. در این فناوری معمولاً از روغنهای هیدرولیک معدنی یا سنتتیک استفاده میشود. هیدرولیک با تکیه بر تراکمپذیری بسیار پایین مایعات، امکان تولید نیروهای سنگین، ایجاد حرکتهای کنترلشده و دستیابی به دقت بالا را در فضایی نسبتاً فشرده فراهم میکند.
امروزه در کارخانههای فولادسازی، صنایع پتروشیمی، خطوط تولید خودرو،
دستگاههای تزریق پلاستیک، ماشینآلات معدنی و بسیاری از تجهیزات سنگین، سیستم هیدرولیک صنعتی نقش مهمی دارد. انتخاب صحیح اجزا، طراحی اصولی مدار و نگهداری منظم، تأثیر مستقیمی بر عملکرد و طول عمر این تجهیزات دارد.
در این مقاله تخصصی از پایگاه دانش هیدروآزما، با مبانی علمی هیدرولیک، اجزای اصلی یک مدار، مزایای آن در مقایسه با سایر سیستمها و نکات مهم نگهداری و عیبیابی آشنا میشوید.
مبانی علمی و نحوه کارکرد هیدرولیک صنعتی چگونه است؟
اساس عملکرد سیستمهای هیدرولیک بر «قانون پاسکال» استوار است. بر اساس این قانون، زمانی که به یک سیال محبوس فشار وارد میشود، این فشار به صورت یکنواخت در تمام جهات و به دیوارههای محفظه منتقل خواهد شد. رابطه پایه فشار نیز از تقسیم نیرو بر سطح مقطع به دست میآید:
P = F / A
در یک مدار هیدرولیک صنعتی،
پمپ هیدرولیک وظیفه ایجاد جریان روغن یا دبی ($Q$) را بر عهده دارد. فشار سیستم ($P$) نیز در نتیجه مقاومت مدار در برابر جریان ایجاد میشود. به بیان ساده، پمپ جریان ایجاد میکند و میزان مقاومت در مدار، فشار کاری را تعیین میکند.
توان هیدرولیکی نیز از حاصلضرب فشار در دبی به دست میآید. این توان در نهایت توسط عملگرهایی مانند جکهای هیدرولیک و هیدروموتورها به توان مکانیکی تبدیل میشود. به همین دلیل، هماهنگی میان پمپ، شیرآلات، خطوط انتقال و عملگر هیدرولیک برای عملکرد صحیح کل سیستم اهمیت زیادی دارد.
تفاوت هیدرولیک صنعتی با پنوماتیک و سیستمهای الکترومکانیکی
برای درک بهتر هیدرولیک، مقایسه آن با پنوماتیک، که از هوای فشرده استفاده میکند، و سیستمهای الکترومکانیکی مانند سرووموتورها و گیربکسها مفید است.
- چگالی توان بسیار بالا: سیستمهای هیدرولیکی میتوانند در فشارهای بالا، از حدود ۱۰۰ تا بیش از ۴۰۰ بار، کار کنند. در مقابل، سیستمهای پنوماتیک معمولاً در محدوده ۶ تا ۱۰ بار فعالیت دارند. بنابراین، یک سیلندر هیدرولیک با ابعاد نسبتاً کوچک میتواند نیروی بسیار زیادی تولید کند.
- حرکت یکنواخت و کنترلپذیر: روغن هیدرولیک تراکمپذیری بسیار کمی دارد. به همین دلیل، در صورت طراحی و تنظیم صحیح مدار، عملگرها میتوانند حرکت نرم و کنترلشدهای داشته باشند. این ویژگی در کاربردهایی که دقت حرکت اهمیت دارد، بسیار مهم است.
- روانکاری و انتقال حرارت: روغن هیدرولیک علاوه بر انتقال انرژی، وظیفه روانکاری قطعات متحرک را نیز بر عهده دارد و بخشی از گرمای تولیدشده در مدار را منتقل میکند.
نکته کارگاهی هیدروآزما: روغن هیدرولیک به صورت مطلق تراکمناپذیر نیست و در فشارهای بالا مقدار کمی کاهش حجم دارد. بنابراین، در مدارهای دقیق، مانند پرسهای هیدرولیک، توجه به رفتار سیال و هواگیری کامل مدار اهمیت زیادی دارد.
اجزای اصلی تشکیلدهنده یک سیستم هیدرولیک صنعتی
یک سیستم هیدرولیک مجموعهای هماهنگ از اجزایی است که وظیفه تولید، انتقال، کنترل و مصرف توان سیال را بر عهده دارند. شناخت این تجهیزات، یکی از پیشنیازهای مهم برای نگهداری، عیبیابی و تعمیر تجهیزات هیدرولیک است.
۱. مخزن و یونیت هیدرولیک (پاور پک)
مخزن هیدرولیک محل ذخیره روغن است و علاوه بر آن، وظیفه کمک به تهنشینی ذرات، جدا شدن حبابهای هوا و خنک شدن سیال را بر عهده دارد. یک یونیت هیدرولیک استاندارد و مهندسیشده باید متناسب با نوع کاربرد و شرایط کاری سیستم طراحی شود.
در ساختار یک یونیت مناسب، مواردی مانند بافل داخلی، لولههای مکش و برگشت استاندارد، نشانگر سطح و دمای روغن، فیلتر هواکش و مبدل حرارتی در نظر گرفته میشود. ظرفیت مخزن، دبی پمپ، میزان حرارت تولیدشده و فضای نصب نیز از عواملی هستند که در طراحی آن اهمیت دارند.
در هیدروآزما، فرآیند طراحی پاور پک هیدرولیک بر اساس نیازهای کاری سیستم، محاسبات مهندسی و شرایط واقعی استفاده انجام میشود.
۲. پمپهای هیدرولیک صنعتی
پمپ را میتوان قلب سیستم هیدرولیک دانست. این تجهیز انرژی مکانیکی دریافتشده از الکتروموتور را به جریان هیدرولیکی تبدیل میکند. انتخاب پمپ مناسب به عواملی مانند فشار کاری، دبی مورد نیاز، نوع روغن، سرعت دوران و شرایط کاری دستگاه بستگی دارد.
پمپهای هیدرولیک را میتوان در سه گروه اصلی قرار داد:
- پمپهای پیستونی (Axial & Radial): این پمپها برای فشارهای کاری بالا مناسب هستند و میتوانند راندمان خوبی داشته باشند. برخی مدلها نیز قابلیت کنترل و تغییر دبی را ارائه میدهند.
- پمپهای کارتریجی (Vane Pumps): این پمپها معمولاً صدای کاری پایینی دارند و حرکت نسبتاً روانی ایجاد میکنند. به همین دلیل در برخی خطوط تولید و ماشینآلات صنعتی، از جمله تجهیزات تزریق پلاستیک، مورد استفاده قرار میگیرند.
- پمپهای دندهای (Gear Pumps): ساختار ساده، مقاومت مناسب و هزینه اقتصادیتر از ویژگیهای این پمپهاست. پمپهای دندهای بیشتر برای کاربردهایی با فشار متوسط مورد استفاده قرار میگیرند.
۳. شیرآلات کنترل هیدرولیکی و شیر پروپرشنال
شیرهای هیدرولیکی وظیفه کنترل مسیر، فشار و میزان جریان روغن را بر عهده دارند. عملکرد صحیح این تجهیزات تأثیر مستقیمی بر سرعت، فشار و نحوه حرکت عملگرها دارد.
مهمترین گروههای شیرهای هیدرولیکی عبارتاند از:
- شیرهای کنترل جهت (Directional Valves): برای تعیین مسیر حرکت روغن و تغییر جهت حرکت جکها یا هیدروموتورها استفاده میشوند.
- شیرهای کنترل فشار (Pressure Control): شیرهای فشارشکن یا Relief Valve و شیرهای کاهنده فشار در این گروه قرار میگیرند و برای کنترل و ایمنسازی فشار مدار کاربرد دارند.
- شیرهای کنترل جریان (Flow Control): برای تنظیم میزان جریان روغن و در نتیجه کنترل سرعت حرکت عملگرها استفاده میشوند.
- شیر پروپرشنال و سروو ولو: این شیرها امکان کنترل دقیقتر و پیوسته فشار، دبی یا موقعیت را با استفاده از سیگنالهای الکتریکی فراهم میکنند. به همین دلیل، در سیستمهای اتوماتیک و مدارهایی که دقت بالایی نیاز دارند، کاربرد گستردهای دارند.

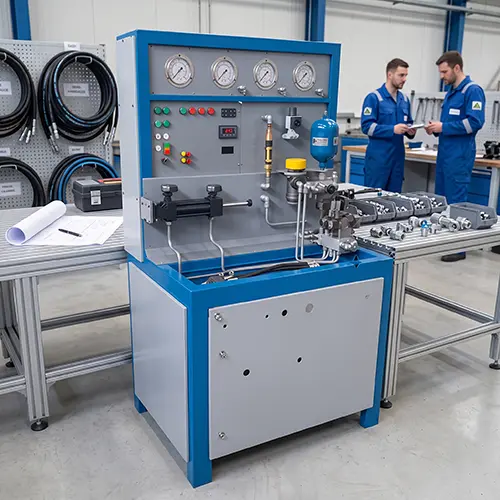

۴. عملگرهای هیدرولیکی (سیلندرها و هیدروموتورها)
عملگرها بخشی از سیستم هستند که انرژی هیدرولیکی را به حرکت و کار مکانیکی تبدیل میکنند. سیلندرهای هیدرولیک یا جکها برای ایجاد حرکت خطی و تولید نیروهای محوری بالا استفاده میشوند.
در مقابل، هیدروموتورها انرژی سیال را به حرکت دورانی و گشتاور تبدیل میکنند. نوع عملگر باید با توجه به میزان نیرو یا گشتاور مورد نیاز، سرعت حرکت و شرایط کاری دستگاه انتخاب شود.
اهمیت و کاربرد هیدرولیک صنعتی در بخشهای مختلف صنعت
هیدرولیک صنعتی به دلیل توانایی تولید نیروهای زیاد، کنترل مناسب و امکان استفاده در محیطهای صنعتی سخت، در بخشهای مختلف صنعت کاربرد دارد. از خطوط تولید سنگین گرفته تا ماشینآلات فرآوری و تجهیزات حفاری، سیستمهای هیدرولیکی بخش مهمی از فرآیند انتقال توان را تشکیل میدهند.
خطوط تولید فولاد و صنایع متالورژی
در خطوط نورد، کورههای قوس الکتریکی و ماشینهای ریختهگری مداوم (CCM)، از جکها و تجهیزات هیدرولیکی برای ایجاد و کنترل نیروهای بسیار زیاد استفاده میشود.
تنظیم غلتکها، کنترل موقعیت تجهیزات و برخی فرآیندهای مربوط به کورهها به سیستمهایی نیاز دارند که علاوه بر توان بالا، پاسخگویی و دقت مناسبی داشته باشند. در چنین کاربردهایی، استفاده از شیرهای سروو و تجهیزات کنترل دقیق میتواند اهمیت زیادی داشته باشد.
ماشینآلات تزریق پلاستیک و پرسهای صنعتی
در ماشینآلات تزریق پلاستیک، سیستم هیدرولیک وظیفه کنترل بخشهایی مانند باز و بسته شدن گیرهها و تأمین نیروی مورد نیاز برای فرآیند تزریق را بر عهده دارد.
در این کاربردها، کنترل دقیق فشار و سرعت حرکت اهمیت زیادی دارد. تنظیم صحیح شیرهای پروپرشنال و سایر تجهیزات کنترلی میتواند به حرکت نرمتر دستگاه و ثبات بیشتر فرآیند تولید کمک کند.
در پرسهای صنعتی نیز توان بالای هیدرولیک امکان ایجاد نیروهای زیاد را در ابعاد نسبتاً فشرده فراهم میکند. به همین دلیل، هیدرولیک یکی از فناوریهای مهم در بسیاری از پرسهای صنعتی محسوب میشود.
صنایع نفت، گاز، پتروشیمی و تجهیزات سنگین
در صنایع نفت، گاز و پتروشیمی، تجهیزات هیدرولیکی برای کنترل برخی شیرآلات، یونیتهای کنترلی و عملگرهای مورد استفاده در تجهیزات صنعتی به کار میروند.
همچنین در ماشینآلات سنگین و تجهیزات حفاری، جکها، هیدروموتورها و سایر تجهیزات هیدرولیکی وظیفه انتقال و کنترل توان را بر عهده دارند. در این محیطها، قابلیت اطمینان، انتخاب صحیح قطعات و اجرای منظم برنامههای نگهداری اهمیت ویژهای دارد.
جدول مقایسهای مشخصات و عملکردهای سیستمهای انتقال توان صنعتی
برای انتخاب فناوری مناسب در خطوط تولید، لازم است ویژگیهای سیستمهای هیدرولیک، پنوماتیک و الکترومکانیکی با توجه به نوع کاربرد بررسی شوند. جدول زیر یک مقایسه کلی میان این سه فناوری ارائه میدهد:
| شاخص مقایسه |
هیدرولیک صنعتی |
پنوماتیک صنعتی |
سیستمهای الکترومکانیکی |
| سیال عامل |
روغن هیدرولیک معدنی یا سنتتیک |
هوای فشرده |
جریان الکتریکی، موتور و درایو |
| دامنه فشار کاری |
معمولاً از فشارهای متوسط تا بسیار بالا |
معمولاً حدود ۶ تا ۱۰ بار |
— |
| چگالی توان و نیرو |
بسیار بالا و مناسب برای نیروهای سنگین |
کم تا متوسط |
بالا، بسته به موتور و سیستم انتقال |
| دقت کنترل موقعیت |
بالا، بهویژه با شیر پروپرشنال و سروو |
متوسط |
بسیار بالا در سیستمهای سروو |
| روانکاری داخلی |
توسط روغن هیدرولیک انجام میشود |
بسته به سیستم، نیازمند تجهیزات مراقبت و روانکاری مناسب |
نیازمند نگهداری قطعات مکانیکی |
| حساسیت به آلودگی |
بالا و نیازمند فیلتراسیون مناسب |
متوسط |
معمولاً پایینتر از هیدرولیک |
نکات کلیدی عیبیابی و افزایش طول عمر تجهیزات در هیدرولیک صنعتی
بخش قابل توجهی از خرابیهای سیستمهای هیدرولیکی به آلودگی روغن، فیلتراسیون نامناسب، افزایش دما و نگهداری نادرست مربوط میشود. اجرای یک برنامه منظم نگهداری پیشگیرانه میتواند احتمال خرابی ناگهانی و توقف پرهزینه خطوط تولید را کاهش دهد.
مهمترین نکات در نگهداری سیستم هیدرولیک صنعتی عبارتاند از:
- پایش تمیزی سیال: میزان آلودگی روغن باید متناسب با نوع تجهیزات و حساسیت مدار کنترل شود. استفاده از استانداردهایی مانند ISO 4406 برای پایش سطح تمیزی سیال، به تشخیص بهموقع آلودگی کمک میکند. مدارهای حساس، بهویژه مدارهای دارای شیرهای پروپرشنال و سروو، به فیلتراسیون دقیقتری نیاز دارند.
- مدیریت دمای روغن: دمای مناسب روغن به نوع روغن، طراحی سیستم و شرایط کاری بستگی دارد. افزایش بیش از حد دما میتواند موجب کاهش عمر روغن، آسیب به آببندها و افزایش استهلاک قطعات شود. به همین دلیل، وضعیت مبدل حرارتی و سطح روغن باید به صورت منظم بررسی شود.
- پیشگیری از کاویتاسیون: گرفتگی مسیر مکش، فیلتر نامناسب یا کثیف، ویسکوزیته نامتناسب روغن و شرایط نامناسب مکش میتوانند باعث ایجاد کاویتاسیون شوند. این پدیده یکی از عوامل آسیب به پمپ هیدرولیک است و باید در مراحل عیبیابی مورد توجه قرار گیرد.

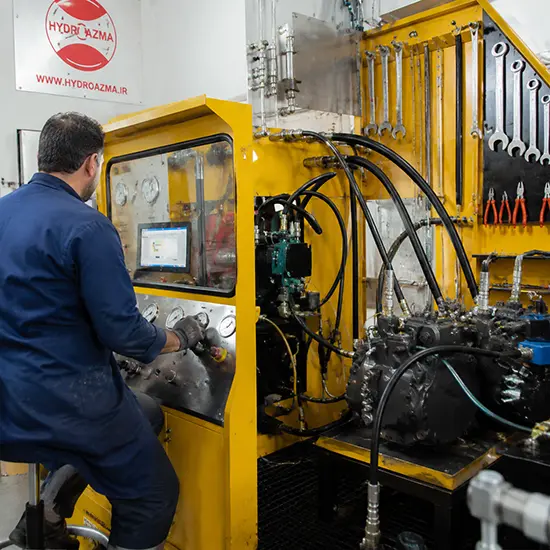

- تست عملکردی دورهای با بنچ تست: انجام منظم تست پمپ هیدرولیک و بررسی عملکرد شیرآلات با استفاده از دستگاه تست هیدرولیک میتواند مشکلات احتمالی را پیش از خرابی کامل تجهیزات مشخص کند. این بررسیها برای تجهیزات حساس و تعمیرشده اهمیت بیشتری دارند.
نکته کارگاهی هیدروآزما: هرگز پمپ هیدرولیک را بدون روغن راهاندازی نکنید. پیش از استارت اولیه پمپهای پیستونی نو یا تعمیرشده، باید دستورالعمل سازنده برای پر کردن پوسته و هواگیری رعایت شود و از ورود روغن تمیز به بخشهای مورد نیاز پمپ اطمینان حاصل شود.
جدول خلاصه نکات کلیدی مقاله:
| محور فنی |
خلاصه نکات و توصیههای کلیدی |
| مفهوم هیدرولیک صنعتی |
انتقال و کنترل توان با استفاده از سیال تحت فشار و بر پایه قانون پاسکال |
| اجزای کلیدی مدار |
مخزن، پاورپک، پمپ هیدرولیک، شیرهای کنترل جهت، فشار و دبی، سیلندرها و هیدروموتورها |
| مزیت رقابتی |
تولید نیروهای سنگین در ابعاد فشرده، حرکت نرم و امکان کنترل دقیق با شیرهای پروپرشنال |
| علت اصلی خرابیها |
آلودگی روغن، افزایش بیش از حد دما، فیلتراسیون نامناسب و نگهداری نادرست |
| راهکار مهندسی هیدروآزما |
طراحی اصولی، عیبیابی تخصصی، اورهال مدار و تست تجهیزات تحت شرایط کاری مناسب |
سوالات متداول
۱. روغن هیدرولیک صنعتی چند وقت یکبار باید تعویض شود؟
زمان تعویض روغن به عواملی مانند ساعات کارکرد، نوع روغن، شرایط محیطی و نتیجه آزمایش روغن بستگی دارد. بنابراین بهتر است به جای تعیین یک زمان ثابت، وضعیت ویسکوزیته و میزان آلودگی روغن به صورت دورهای بررسی شود. در بسیاری از سیستمهای صنعتی، تعویض روغن پس از بررسی شرایط واقعی کارکرد انجام میشود.
۲. علت اصلی داغ شدن بیش از حد روغن در سیستم هیدرولیک چیست؟
داغ شدن روغن میتواند دلایل مختلفی داشته باشد. تنظیم نامناسب شیر فشارشکن، باز ماندن مداوم شیر، نشتی داخلی پمپ یا شیرآلات، خرابی مبدل حرارتی، گرفتگی فیلترها و نامناسب بودن حجم مخزن نسبت به دبی پمپ از جمله عوامل رایج هستند. برای تشخیص دقیق، باید فشار، دبی، دمای روغن و وضعیت اجزای مدار بررسی شود.
۳. چرا استفاده از شیرهای پروپرشنال در هیدرولیک صنعتی رو به افزایش است؟
شیرهای پروپرشنال با دریافت سیگنالهای الکتریکی پیوسته، امکان کنترل نرم و تدریجی فشار، دبی و سرعت حرکت را فراهم میکنند. این قابلیت در خطوط اتوماتیک باعث کنترل بهتر فرآیند، کاهش ضربههای ناگهانی و افزایش دقت عملکرد میشود. البته انتخاب شیر باید متناسب با نیاز مدار و شرایط کاری انجام شود.
۴. در طراحی مدار هیدرولیک چه مواردی برای جلوگیری از نویز و لرزش رعایت میشود؟
در
طراحی مدار هیدرولیک باید عواملی مانند نحوه نصب پمپ، مسیر و اندازه خطوط، سرعت جریان، نحوه مهاربندی لولهها و شیلنگها و احتمال وجود هوا در مدار بررسی شود. استفاده صحیح از شیلنگهای انعطافپذیر در محل مناسب، بستهای ضدلرزش، نصب اصولی الکتروموتور و پمپ، هواگیری کامل مدار و کنترل سرعت سیال در خط مکش میتواند به کاهش لرزش و صدای غیرعادی کمک کند.
۵. مجموعه هیدروآزما چه خدماتی در زمینه سیستمهای هیدرولیک صنعتی ارائه میدهد؟
شرکت مهندسی هیدروآزما مجموعهای از
خدمات هیدرولیک صنعتی را ارائه میدهد که شامل طراحی و ساخت یونیتهای هیدرولیک، عیبیابی تجهیزات در محل کارخانه، تعمیر و بازسازی پمپها و شیرآلات، اورهال مدارهای هیدرولیکی و تست و ارزیابی تجهیزات است. این خدمات با هدف افزایش قابلیت اطمینان تجهیزات و کاهش توقف خطوط تولید انجام میشوند.
