راهنمای جامع مدار هیدرولیک (Hydraulic Circuit): انواع، نمونه‌ها و کاربردها
مدار هیدرولیک (به انگلیسی Hydraulic circuit) مداری است با کارکردی مشابه مدار الکتریکی، با این تفاوت که به جای جریان الکتریکی، جریان سیال در آن جریان دارد و توسط تجهیزات هیدرولیک کنترل می‌شود.
انواع مدار هیدرولیک
به طور کلی در مهندسی هیدرولیک، ما سه نوع مدار اصلی داریم:
-
مدارات هیدرولیک حلقه باز (Open Loop Circuit)
-
مدارات هیدرولیک حلقه بسته (Closed Loop Circuit)
-
مدارات هیدرولیک نیمه حلقه بسته (Semi-Closed Loop Circuit)
چند نمونه مدار هیدرولیک کاربردی
مدارهای هیدرولیک بر اساس نوع نیاز صنعتی و نوع کنترل، به دسته‌های مختلفی تقسیم می‌شوند که رایج‌ترین آن‌ها عبارتند از:
-

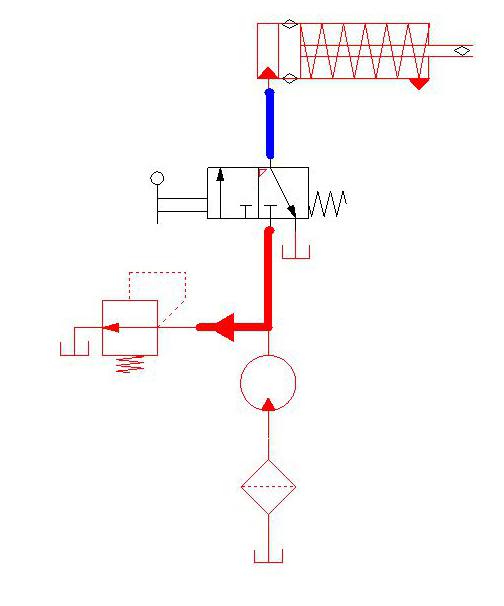

مدار کنترل حرکت سیلندر یک‌کاره (Single Acting Hydraulic Cylinder Control Circuit): شامل حالت‌های باز شدن (Extend)، نگهداری (Hold) و بازگشت (Retract).

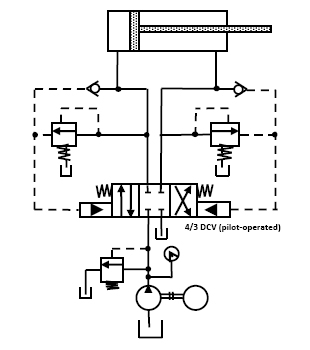

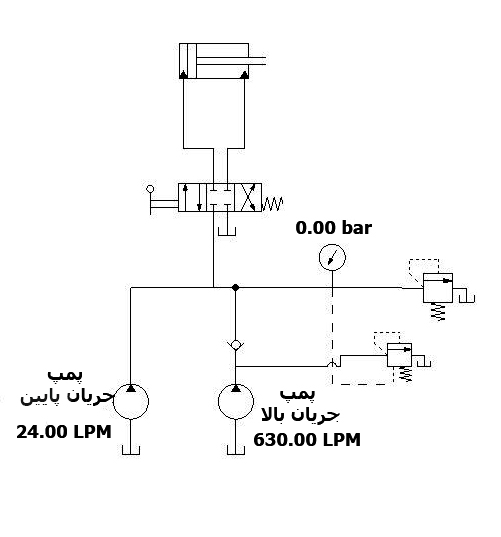

سیستم هیدرولیک دو پمپی

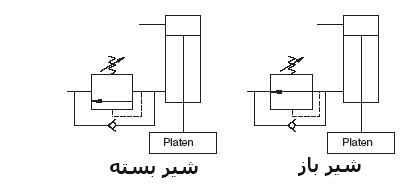

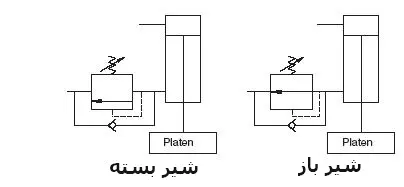

سیلندر هیدرولیک همراه با کانتر بالانس

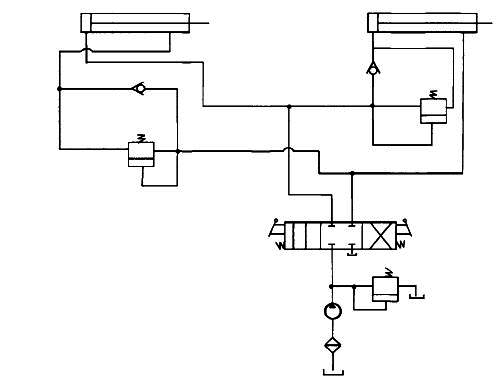

مدار حرکت ترتیبی سیلندرهای هیدرولیک

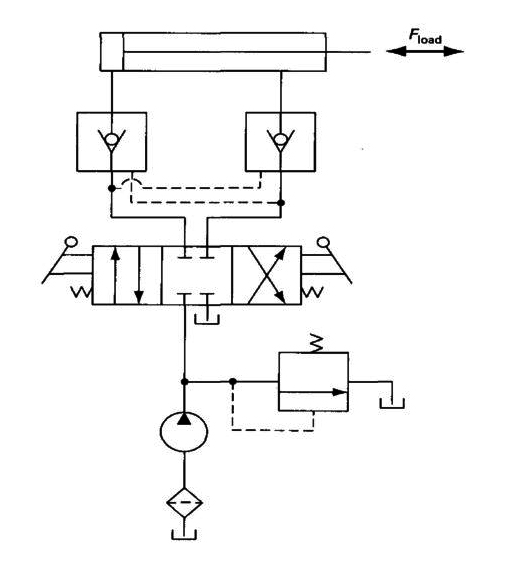

مدار قفل آن سیلندر

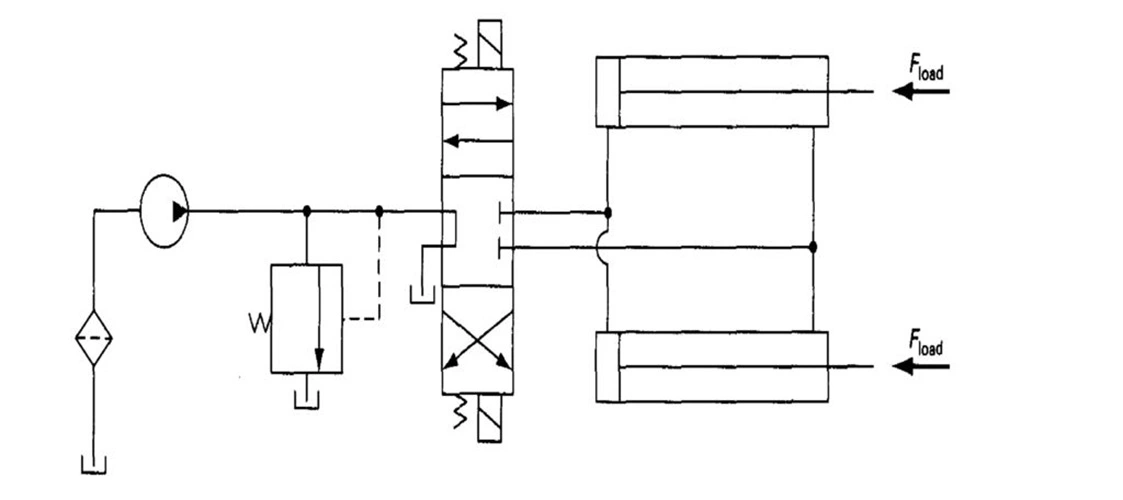

حرکت سینکرون سیلندرهای هیدرولیک

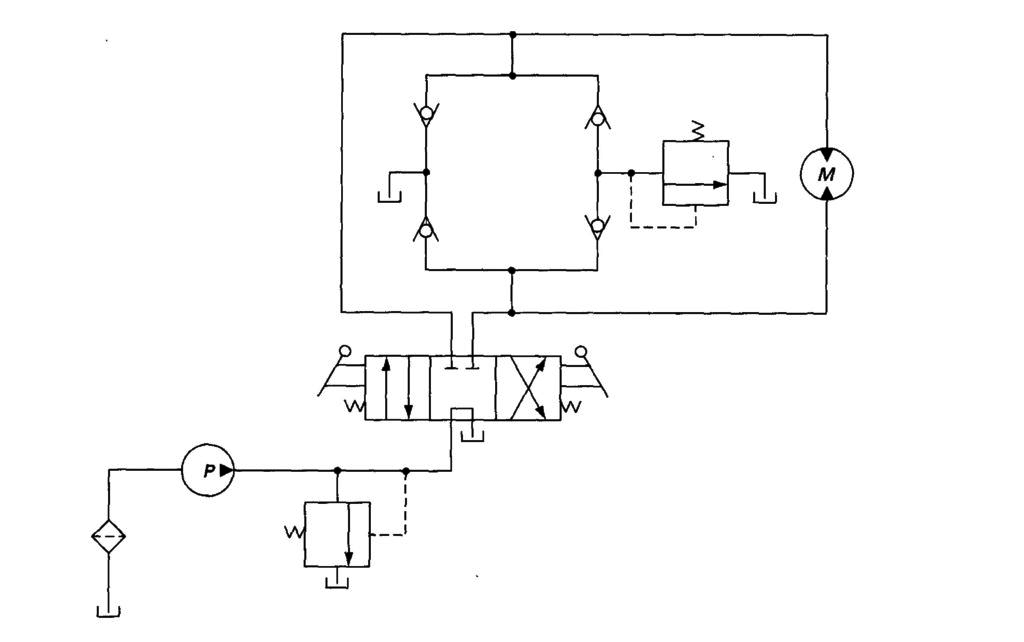

سیستم ترمز هیدروموتور
کنترل سرعت موتور هیدرولیک
مدار کنترل سرعت سیلندر هیدرولیک
-

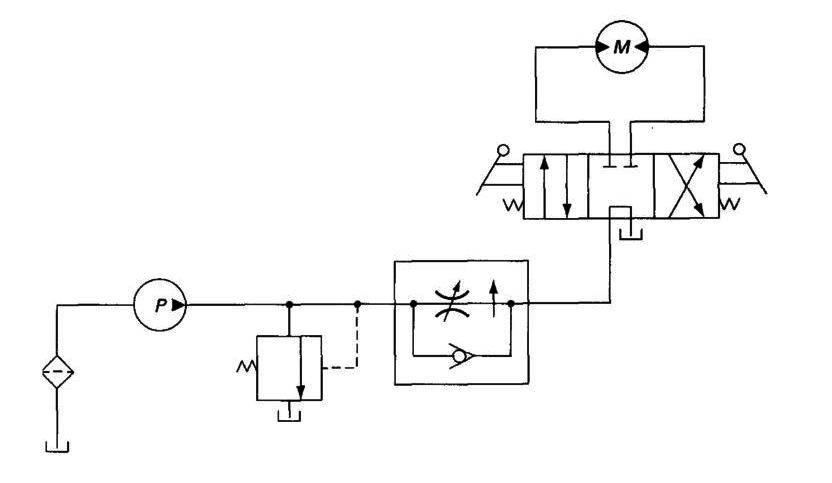

کنترل سرعت موتور هیدرولیک (Speed Control of a Hydraulic Motor)
-

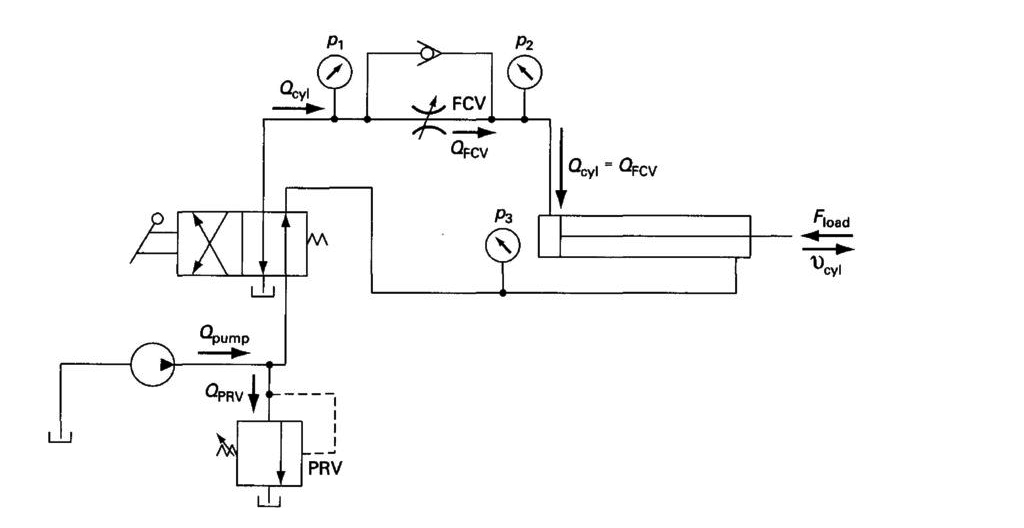

مدار کنترل سرعت سیلندر هیدرولیک (Speed Control of a Hydraulic Cylinder): شامل کنترل سرعت
از طریق جریان ورودی و جریان خروجی. -
راه‌اندازی هیدروموتور
-
مدار بی‌بارکننده پمپ
-
مدار سوئیچ فشاری
-
مدار تأمین‌کننده سطح فشار کنترلی
-
مدار شامل فلودیوایدر و مدار شیر یک‌طرفه: که به عنوان مدارات پایه شناخته می‌شوند.
مدارهای خاص و پیشرفته
-
مدار شامل شیرهای پروپرشنال و سروو (کنترل متناسب و دقیق)
-
مدار متشکل از چند پمپ
-
مدار سیستم انتقال قدرت هیدروستاتیک
-
مدار هیدرولیک شامل آکومولاتور
-

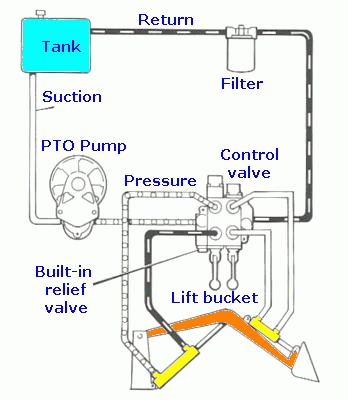

مدار سیستم لودر

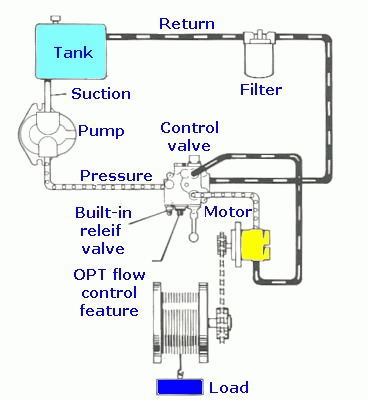

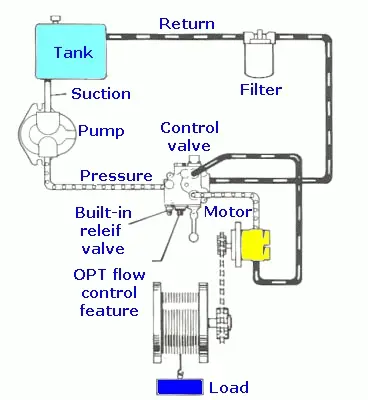

تصویر مدار سیستم وینچ

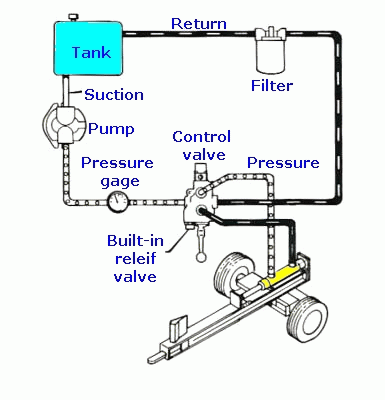

مدار سیستم چوب خرد کن
