آشنایی با المان های هیدرولیک در مدار هیدرولیک

 راهنمای جامع شناخت و تحلیل نمادهای هیدرولیکی در نقشه‌ها

حتماً با نقشه‌های هیدرولیکی متنوع که گاه ساده و گاه پیچیده هستند مواجه شده‌اید و شاید حتی دچار سردرگمی شده باشید! اما جای نگرانی نیست. شناخت نمادهای هیدرولیک قطعاً می‌تواند تا حدودی پیچیدگی این نقشه‌ها را برای شما ساده کرده و به شما قدرت تحلیل ببخشد. در این قسمت از سری مقالات آموزشی هیدروآزما، با این نمادها بیشتر آشنا خواهید شد.

پمپ‌ها و موتورها

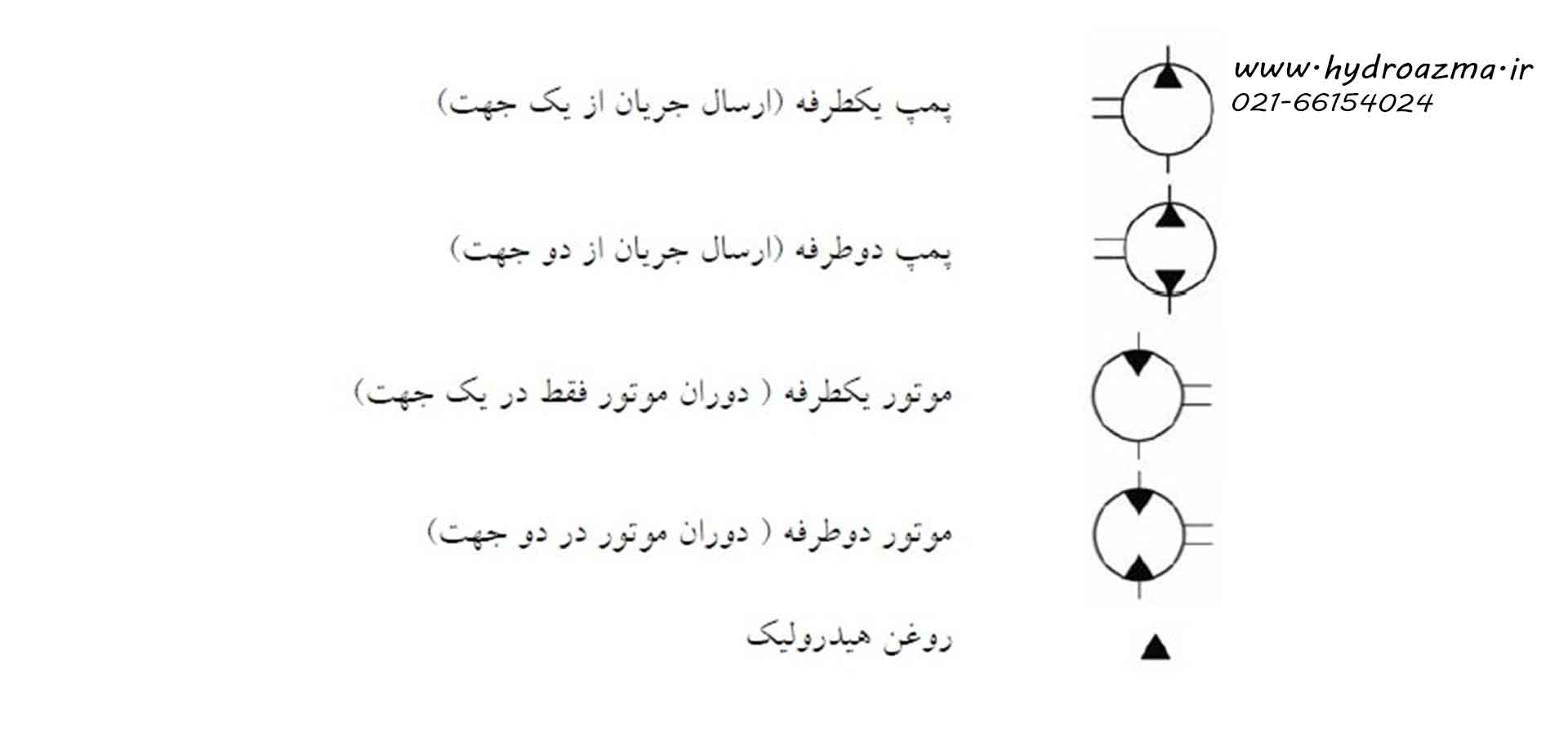

پمپ‌ها و موتورهای هیدرولیک توسط یک دایره نمایش داده می‌شوند که شفت قدرت ورودی یا خروجی در کنار دایره به صورت دو خط موازی کشیده می‌شود. مثلث‌های داخل این دایره‌ها بیانگر جهت جریان هستند؛ به طوری که مثلث در پمپ به سمت خارج و در موتور به سمت داخل قرار دارد.



شیرهای کنترل جهت

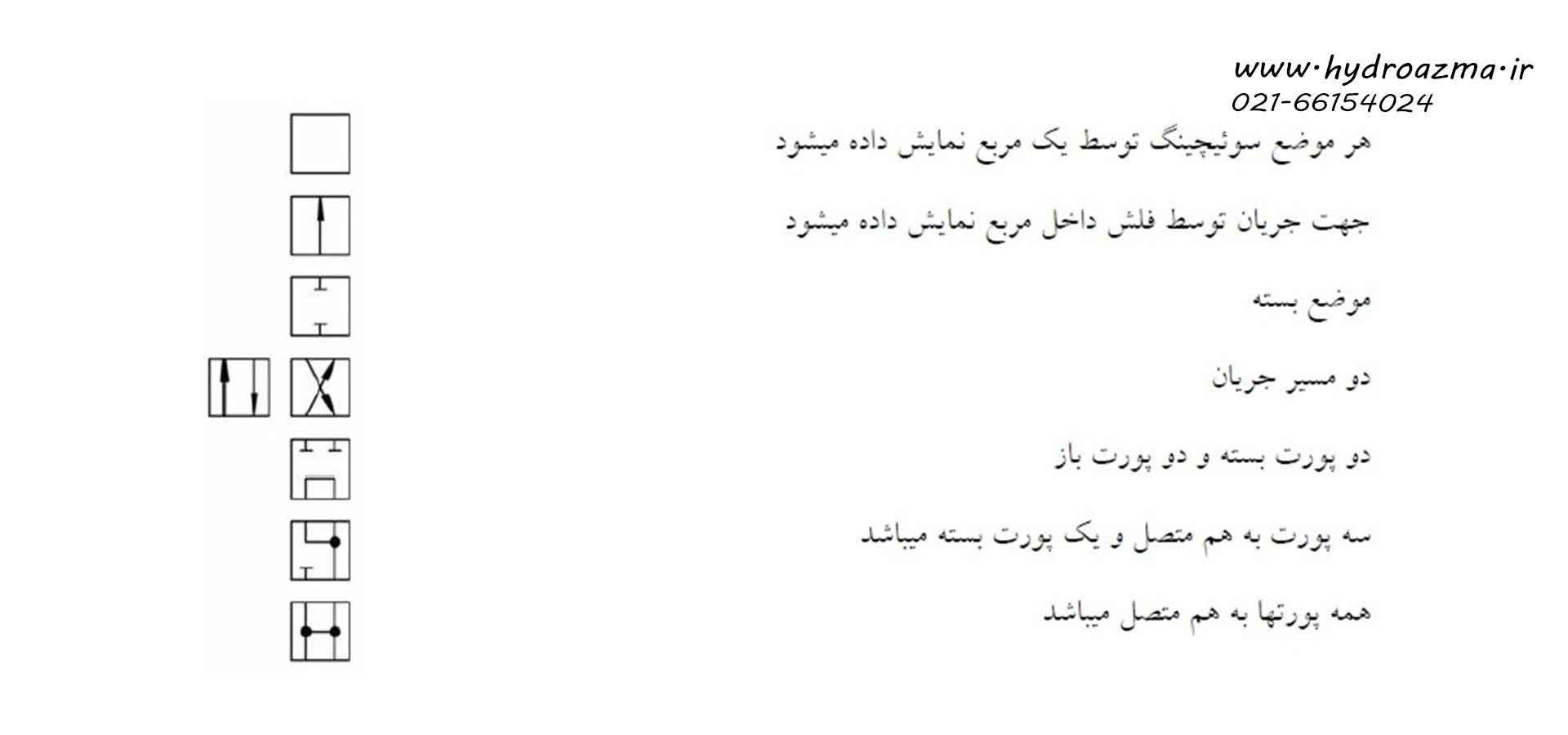

لازم به ذکر است شیرهای کنترل جهت توسط تعدادی مربع به هم متصل نشان داده می‌شوند. تعداد مربع‌ها نشان‌دهنده تعداد مواضع سوئیچی شیر است.

• فلش‌های داخل مربع‌ها جهت جریان را نشان می‌دهند.

• خطوط عمودی، افقی و مورب نشان‌دهنده نحوه اتصال پورت‌های شیر در موقعیت‌های مختلف سوئیچی هستند.

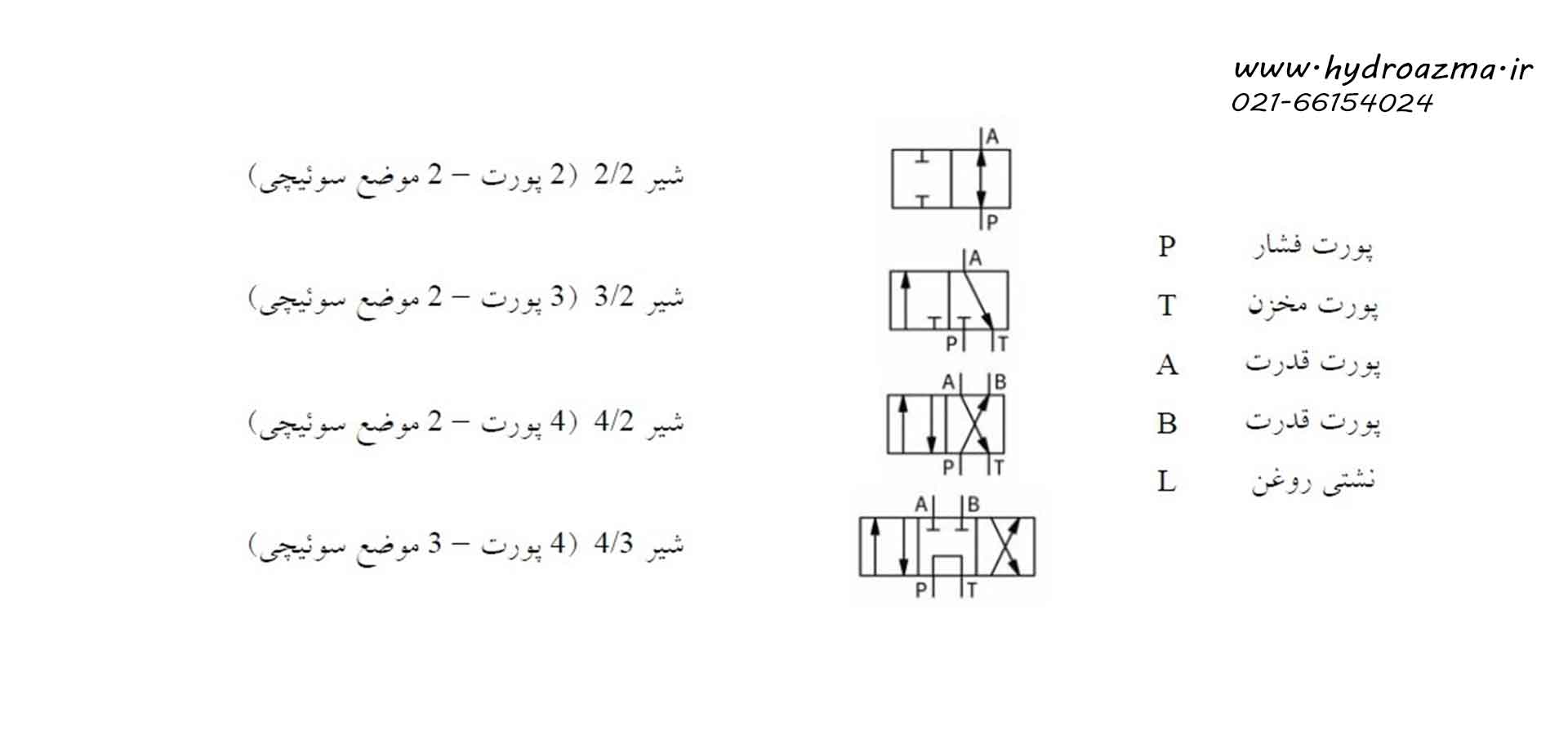

• هنگام نام‌گذاری این شیرها، ابتدا تعداد پورت‌ها و سپس تعداد مواضع سوئیچی بیان می‌شود.

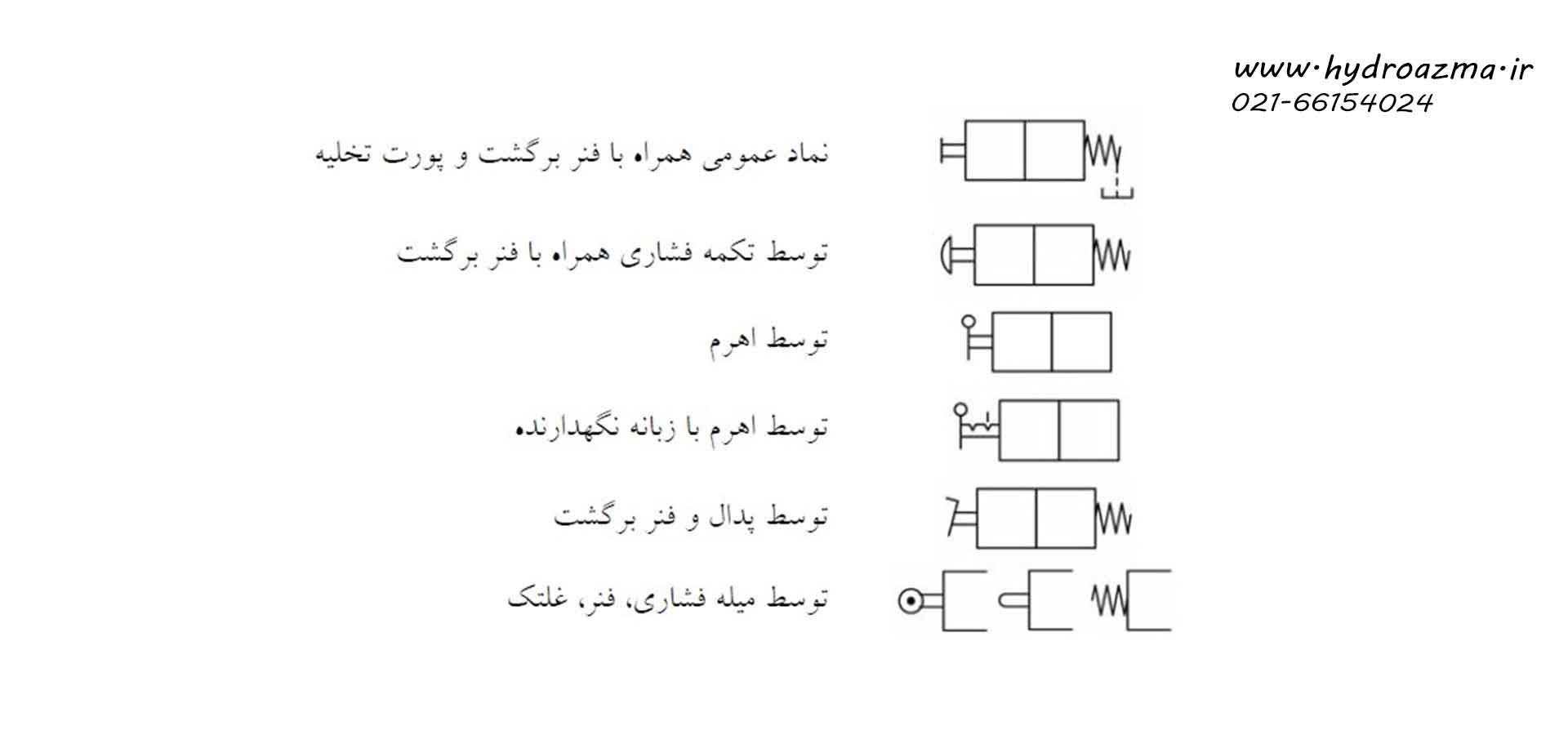

مواضع سوئیچی شیرهای کنترل جهت توسط انواع روش‌های تحریک قابل تغییر است و نماد شیر با روش تحریک کامل می‌شود. در صورتی که از نماد استانداردی برای تحریک استفاده نشود، لازم است روش تحریک توسط یک ستاره مشخص شده و اطلاعات لازم در بخش توضیحات ارائه گردد.

مواضع سوئیچی شیر­های کنترل جهت، توسط انواع روش تحریک قابل تغییر می­‌باشد. نماد شیر به همراه روش تحریک آن کامل می­‌شود.

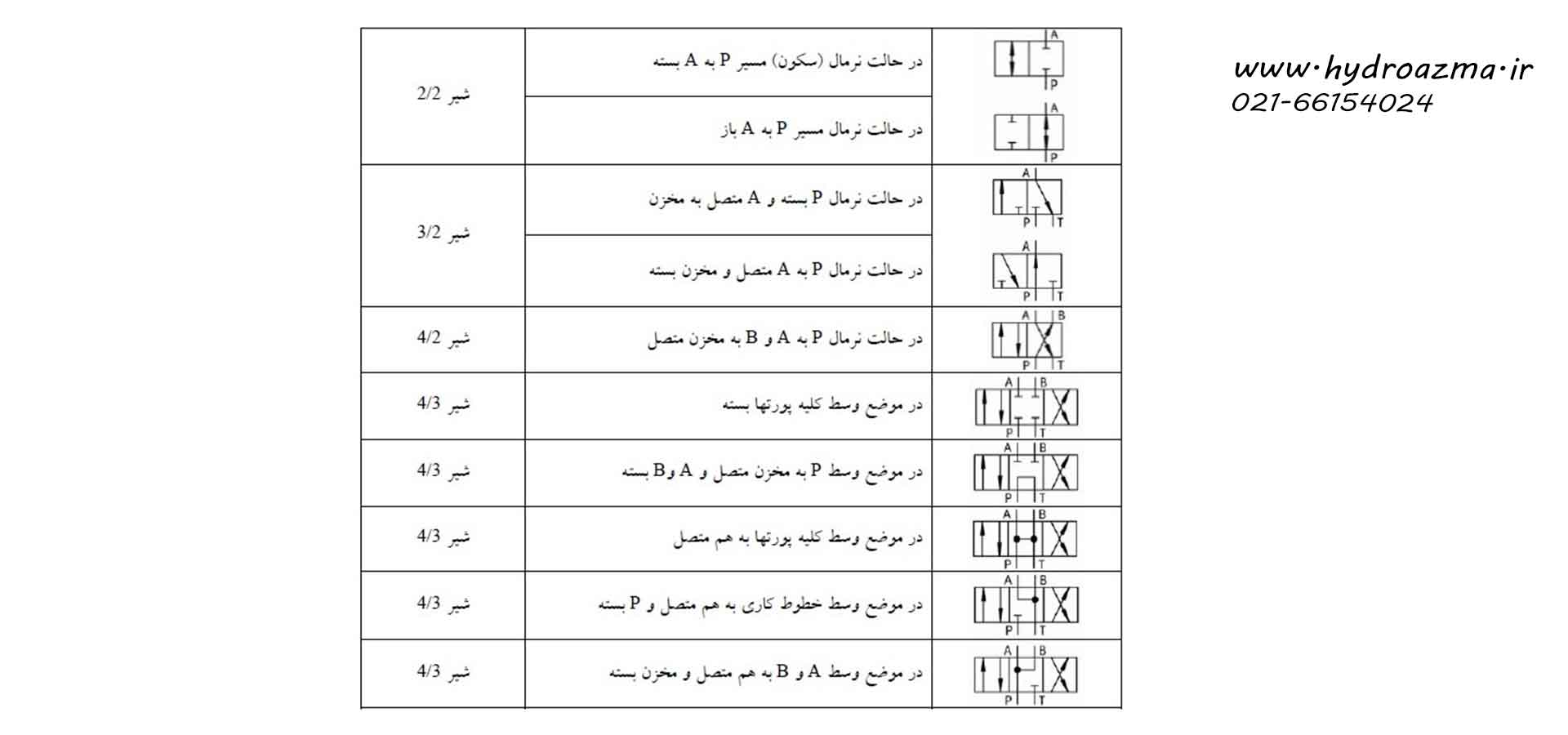

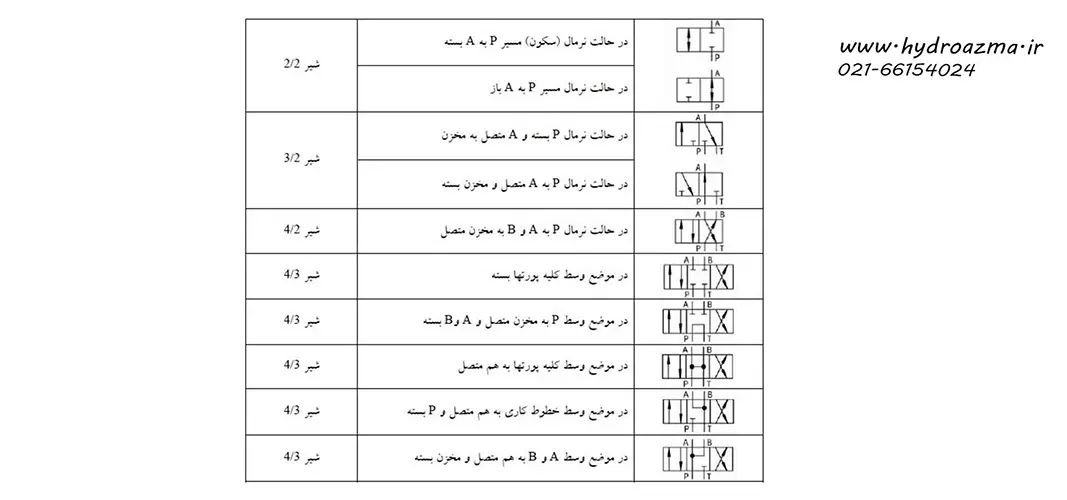

چند مثال از شیرهای کنترل جهت

همچنین شیرهای کنترل جهت بر اساس تعداد پورت و موقعیت، در انواع گوناگون طراحی می‌شوند که خواندن نقشه‌های آن‌ها با بررسی مسیر فلش‌ها امکان‌پذیر است.



شیرهای کنترل فشار

شیرهای فشار توسط یک مربع به همراه یک فلش که جهت جریان را مشخص می‌کند، نشان داده می‌شوند. پورت‌های شیر توسط علامت‌های زیر مشخص می‌شوند:

• P: پورت فشار

• T: پورت مخزن

• A یا B: پورت‌های کاری

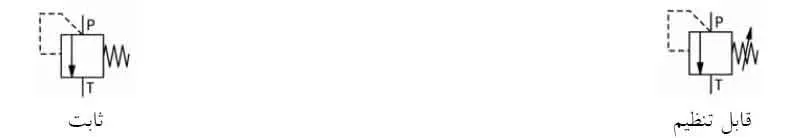

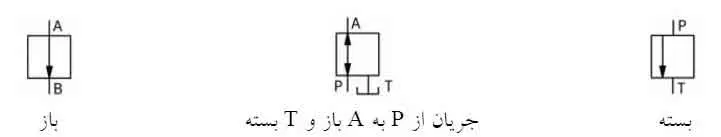

موقعیت فلش‌ها داخل مربع نشان‌دهنده این موضوع است که شیر به صورت نرمال باز یا بسته است. تمایز دیگر شیرهای فشار در قابل تنظیم یا ثابت بودن آن‌هاست که در حالت قابل تنظیم، با یک خط مورب مشخص می‌شود.

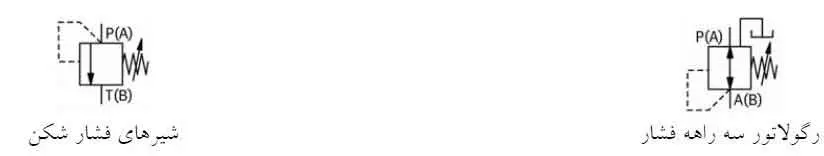

شیرهای کنترل فشار به دو دسته تقسیم می‌شوند:

1. شیرهای فشارشکن (Relief Valve): در موضع نرمال بسته بوده و فشار پیلوت از ورودی گرفته می‌شود.

2. شیرهای رگولاتور فشار (Regulator): در حالت نرمال باز بوده و فشار پیلوت از خروجی گرفته می‌شود.

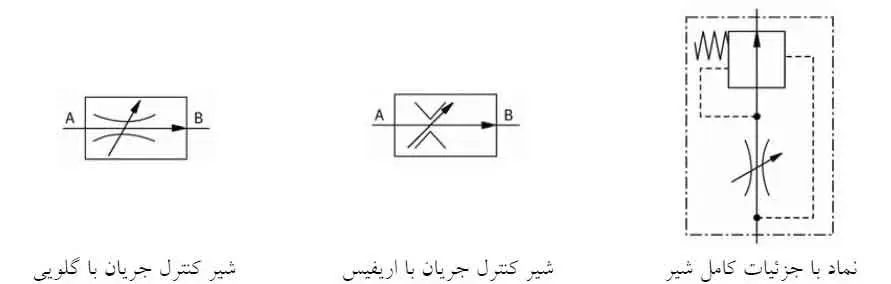

شیرهای کنترل جریان

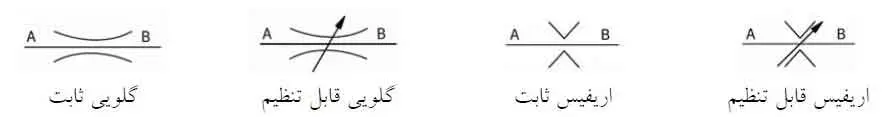

در مبحث شیرهای کنترل جریان، یک تفاوت اصلی وجود دارد:

• اریفیس: شیرهایی که تحت تأثیر تغییرات ویسکوزیته نیستند.

• گلویی: شیرهایی که تغییرات ویسکوزیته بر عملکرد آن‌ها تأثیر می‌گذارد.



شیرهای یک‌طرفه

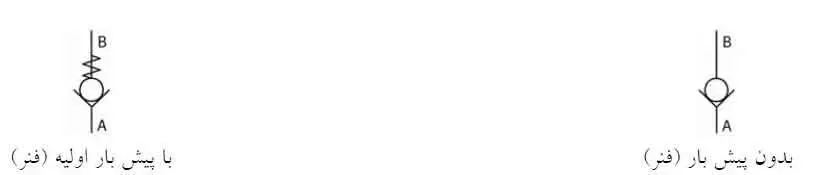

نماد شیرهای یک‌طرفه به صورت یک گوی بر روی نشیمن‌گاه آب‌بندی جریان است. محل قرارگیری این گوی به صورت یک زاویه باز می‌باشد و نوک زاویه باز، جهت بسته بودن جریان را نشان می‌دهد.

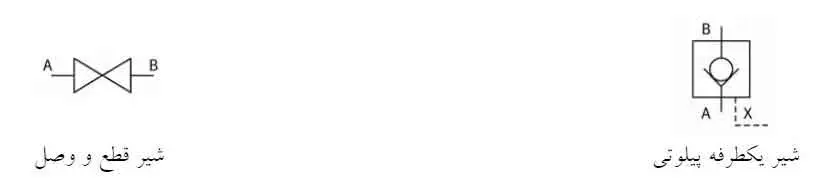

• شیرهای یک‌طرفه با عملکرد پیلوتی: به صورت یک شیر یک‌طرفه داخل یک مربع نشان داده می‌شوند و پیلوت کنترل شیر با خط‌چین در زیر این مربع کشیده می‌شود.

• شیرهای قطع و وصل: به صورت دو مثلث روبه‌روی هم رسم می‌شوند و معمولاً جهت تخلیه مخزن روغن یا تخلیه فشار آکومولاتور مورد استفاده قرار می‌گیرند.



سیلندرهای هیدرولیکی

سیلندرها در دو دسته یک‌کاره و دوکاره طبقه‌بندی می‌شوند:

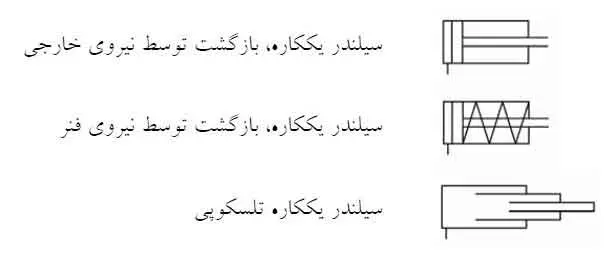

• سیلندرهای یک‌کاره: فقط دارای یک پورت هستند؛ یعنی فقط سطح تمام‌قطر آن‌ها تحت فشار هیدرولیک قرار می‌گیرد و تحت تأثیر نیروهای خارجی مانند وزن یا فنر بازمی‌گردند.

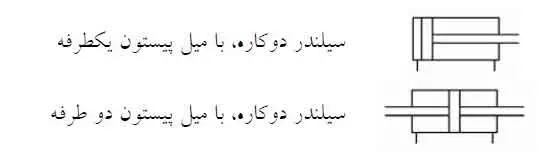

• سیلندرهای دوکاره: دارای دو پورت ورود و خروج روغن هستند که از این طریق روغن به جلو و پشت پیستون منتقل شده و سیلندر حرکت می‌کند. در سیلندر دوکاره یک‌طرفه، میل‌پیستون فقط در یک سمت قرار دارد، اما در نوع دوطرفه، در دو طرف سیلندر میل‌پیستون وجود دارد.

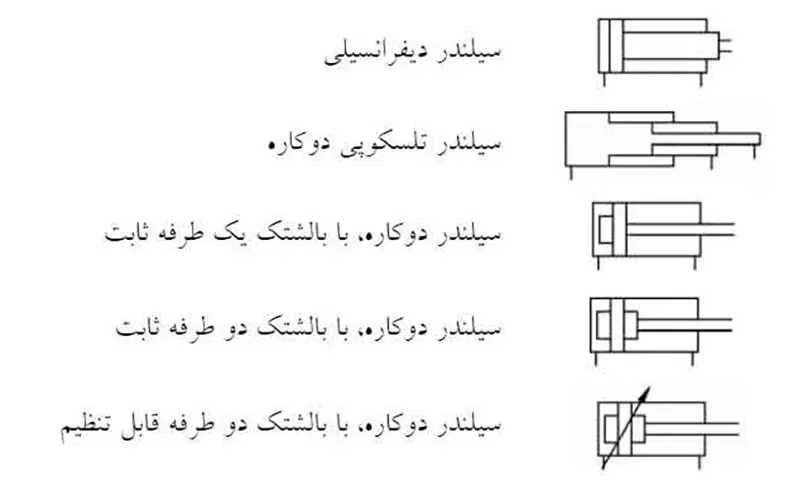

• سیلندر دیفرانسیلی: سطح پیستون دو برابر سطح حلقوی جلوی پیستون است. نماد این سیلندر با اضافه کردن دو خط موازی جلوی میل‌پیستون از دیگر سیلندرها متمایز می‌گردد.

سنسورها، ابزار دقیق و آماده‌سازی روغن

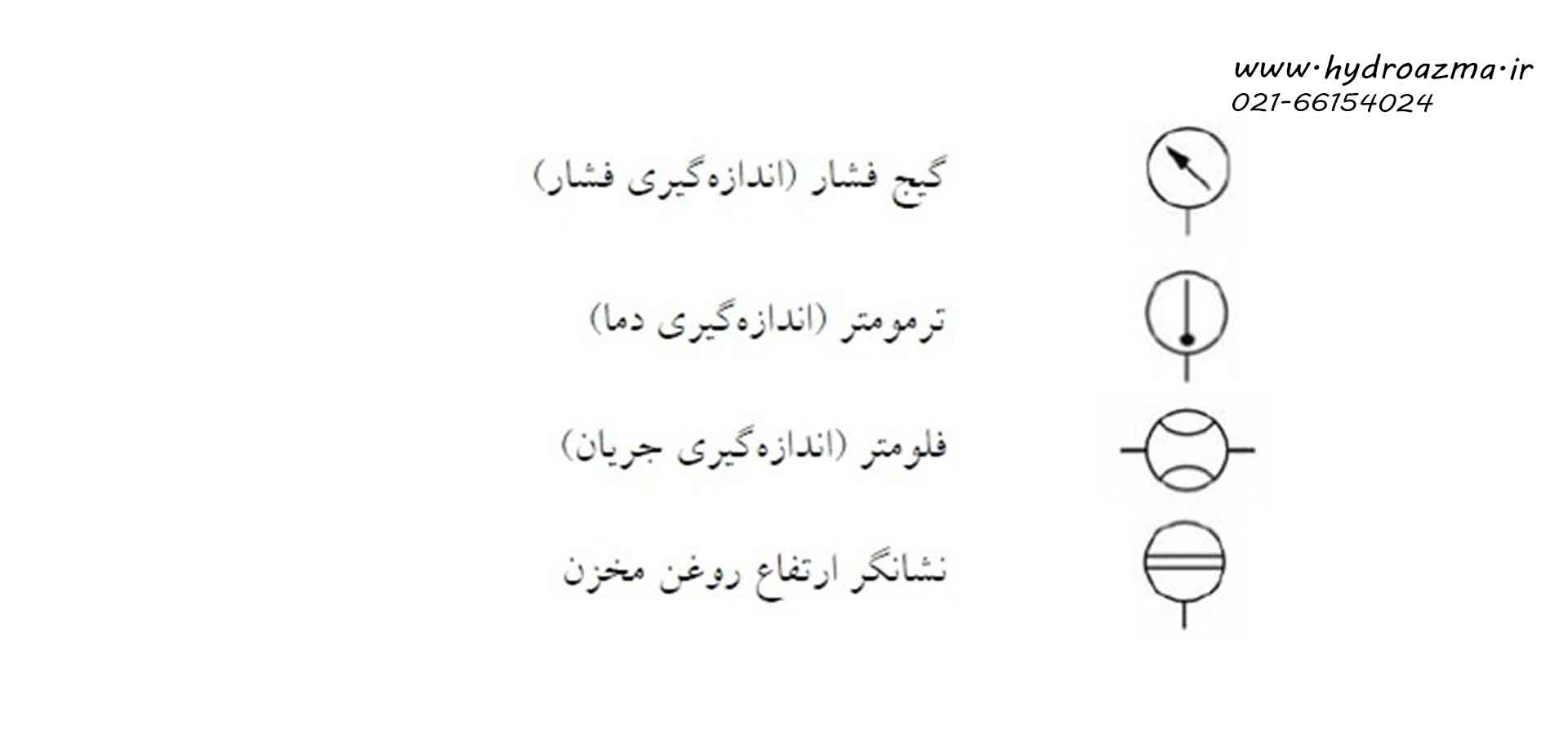

• سنسورها و ابزار دقیق: وسایل اندازه‌گیری دما، فشار، دبی و غیره در مدار هیدرولیک با نمادهای اختصاصی خود نشان داده می‌شوند.

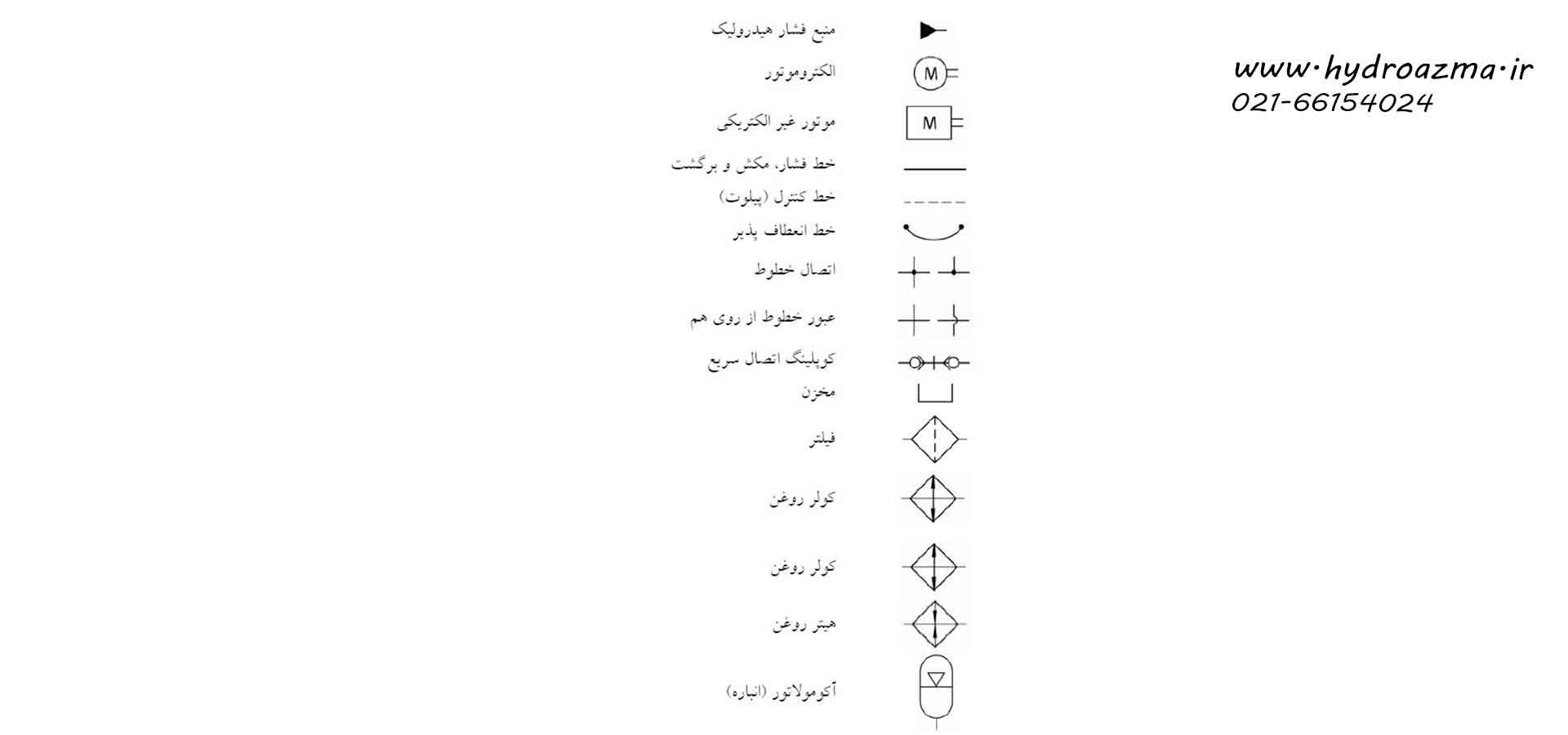

• انتقال انرژی و آماده‌سازی روغن: نمادهای استاندارد برای نمایش ادوات فیلتراسیون، خنک‌کننده‌ها و مسیرهای انتقال انرژی در مدار به کار گرفته می‌شوند.
